主厂房采暖通风设计CAD施工图纸.dwg

0 主题	0 帖子	583 积分

Rank: 8 Rank: 8

发表于 2020-10-23 21:44:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

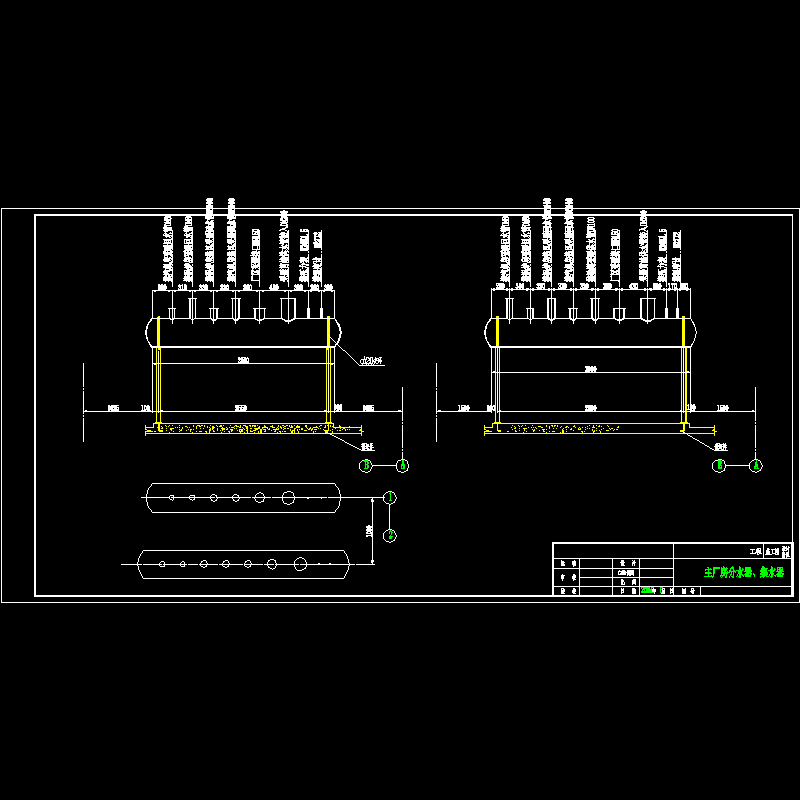

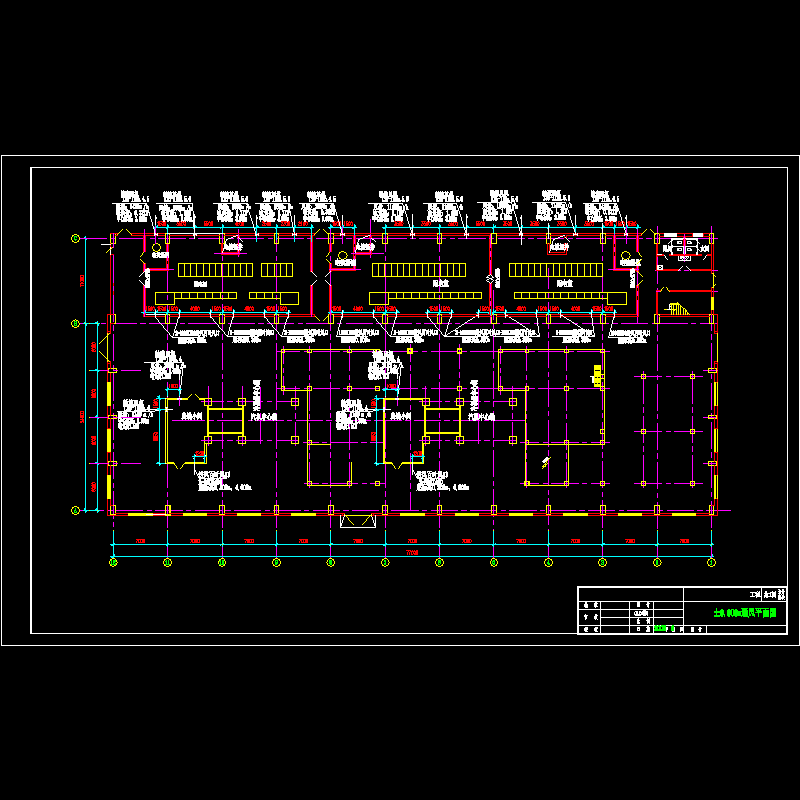

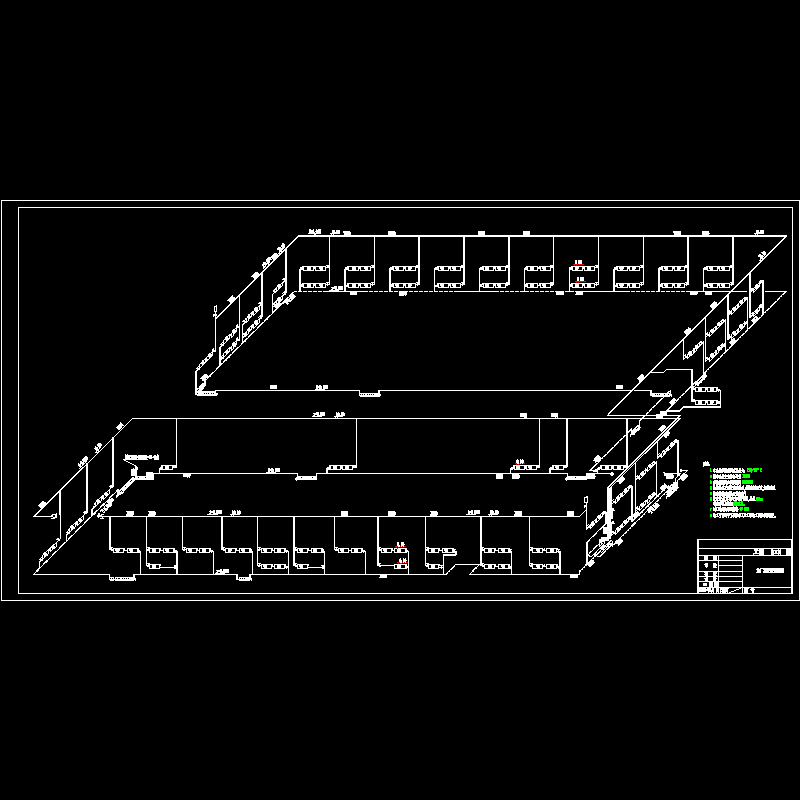

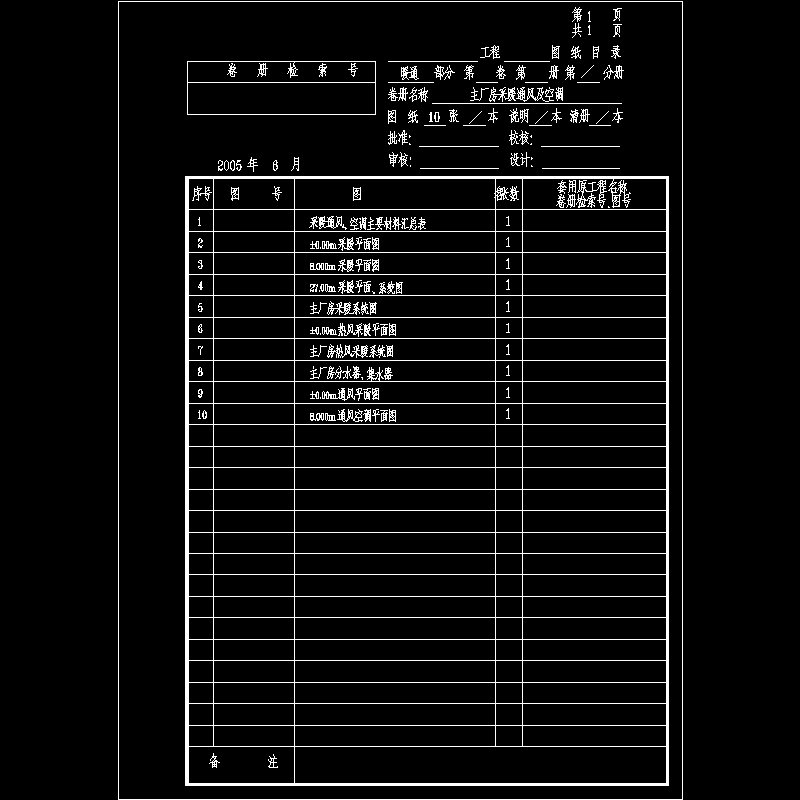

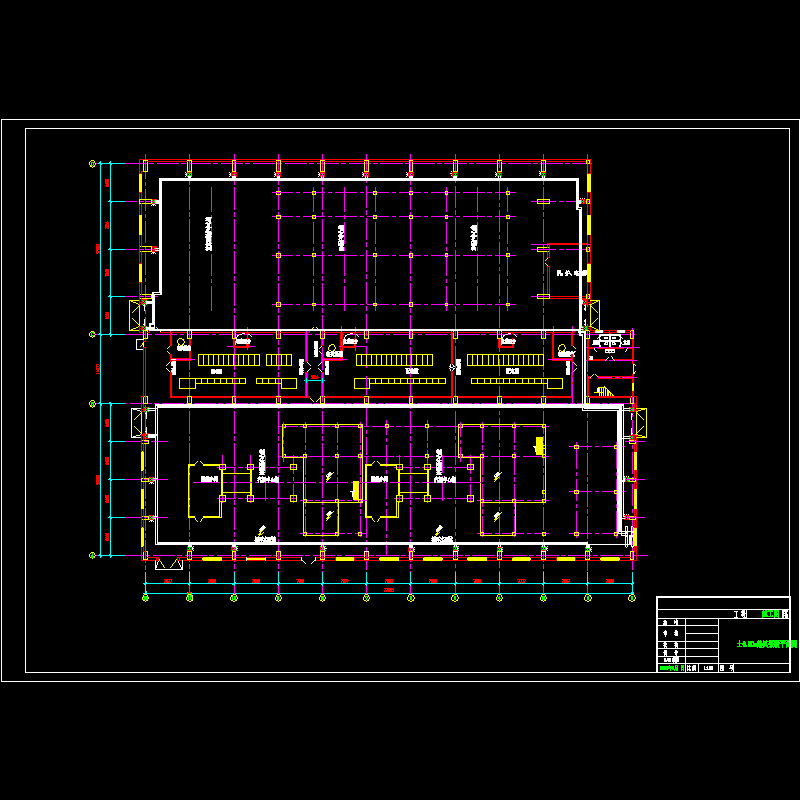

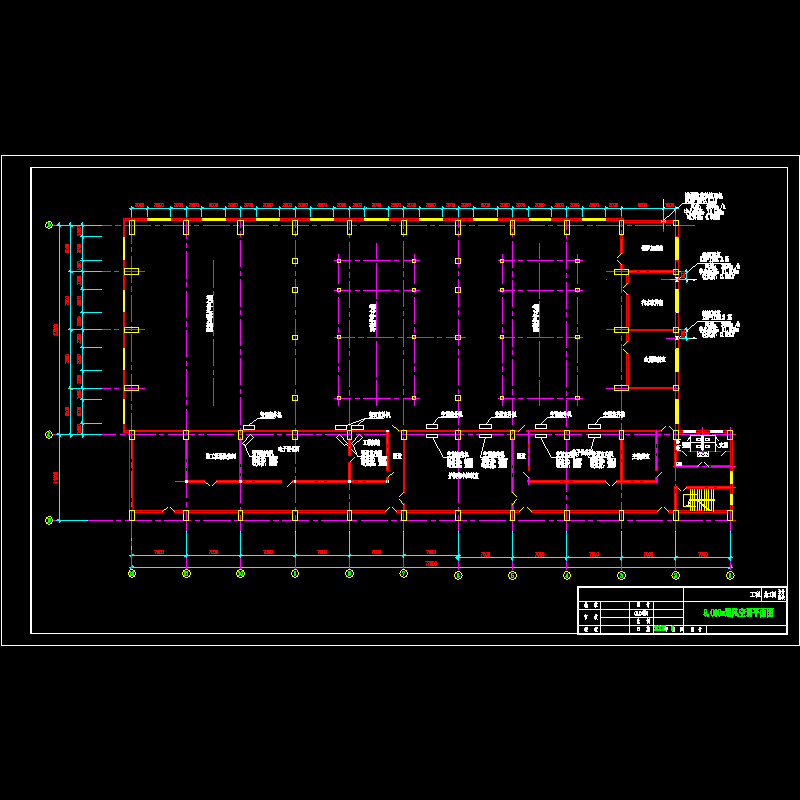

本图为某主厂房采暖通风设计。包括：采暖通风、空调主要材料汇总表， -0.00m采暖平面图，8.000m采暖平面图，27.000m采暖平面图，主厂房采暖系统图， -0.00m热风采暖平面图，主厂房热风采暖系统图，主厂房分水器、集水器， -0.00m通风平面图， -0.00m通风空调平面图。

f120s-n0201-a.dwg

f120s-n0201-10.dwg

f120s-n0201-09.dwg

f120s-n0201-08.dwg

f120s-n0201-06.dwg

f120s-n0201-05.dwg

f120s-n0201-03.dwg

f120s-n0201-02.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
