一份11层公租房给排水CAD施工图纸(自动喷水灭火系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,餐饮
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：12928.50平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 特殊系统：气体消防
• 大样节点：水箱,卫生间,集水坑
• 热水供应方式：集中热水供应
• 项目所在地：甘肃

附件详情

• 设计说明
• 资料目录
• 给排水管网总平面图
• 地下室给排水面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四、五层给排水平面图
• 六至十层给排水平面图
• 十一层给排水平面图
• 屋顶给排水平面图
• 地下室自动喷水灭火平面图
• 一层自动喷水灭火平面图
• 二层自动喷水灭火平面图
• 三层自动喷水灭火平面图
• 四、五层自动喷水灭火平面图
• 六至十层自动喷水灭火平面图
• 十一层自动喷水灭火平面图
• 生活冷水给水系统图
• 生活水箱配管系统图
• 地下室配电室七氟丙烷气体灭火系统原理图
• 生活冷水给水系统图
• 生活热水给水系统图
• 卫生间给排水详图
• 消火栓给水系统图
• 自动喷水灭火系统图
• 生活排水系统图
• 集水坑及雨水排水系统图

附件详情

项目概要：该项目位于甘肃，该项目地下一层，地上十一层，局部裙房二层，框剪结构。地下一层为丙二类库房及设备用房，裙房为食堂餐厅，其余均为公租房。总建筑面积12928.50平米，檐口高度37.5米，建筑物耐火等级地上部分为二级，地下室为一级。
设计范围：该项目设计范围为室内生活给水系统、消火栓给水系统、自动喷水灭火系统、地下变配电室气体灭火系统、建筑灭火器配置及排水系统。
，共计27张图纸

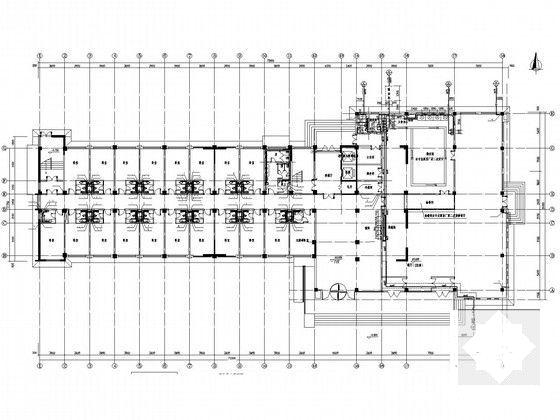

三层自动喷水灭火平面图

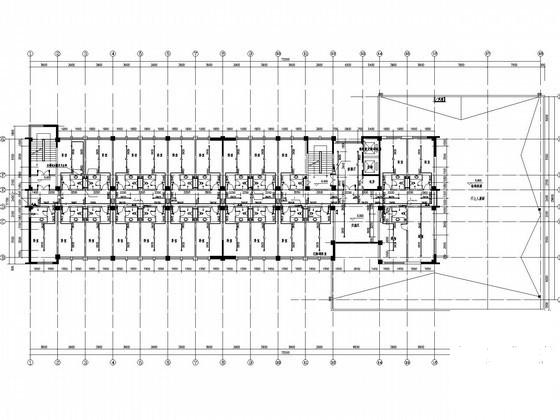

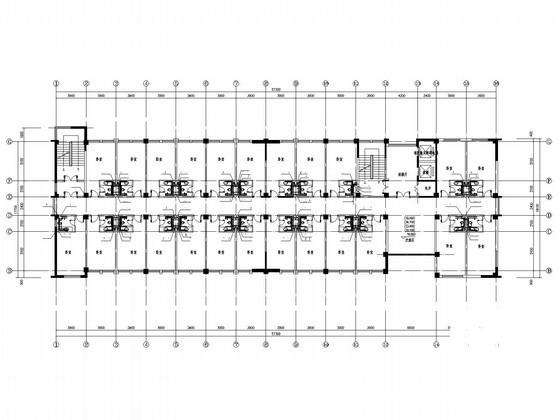

六至十层给排水平面图

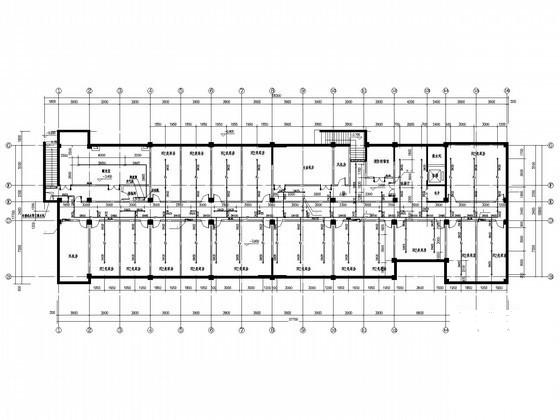

一层给排水平面图

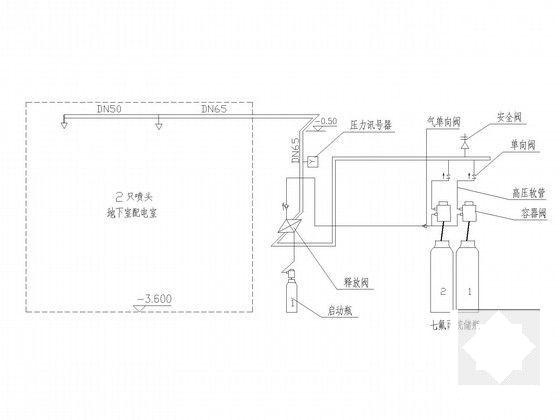

地下室配电室七氟丙烷气体灭火系统原理图

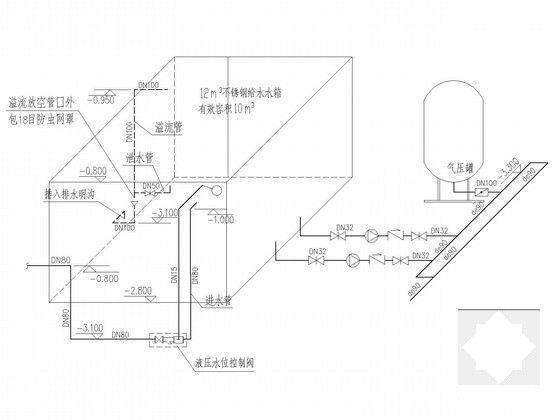

生活水箱配管系统图

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
