一份5层商业建筑给排水CAD施工图纸(自动喷水灭火系统)

yyuu8899 · 发表于 2020-2-18 13:53:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：68685平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
排水体制：雨污分流
排水技术：重力排水,压力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：压力排水
大样节点：卫生间
项目所在地：北京

附件详情

设计及施工说明
地下一层给排水平面图
一层给排水平面图
三层卫生间给排水平面布置图
四及五层卫生间给排水平面布置图
卫生间排水系统图
首层排水系统图
给水系统图
压力排水系统原理图
地下一层消火栓平面布置图
一层消火栓平面布置图
二层消火栓平面布置图
三层消火栓平面布置图
四层消火栓平面布置图
五层消火栓平面布置图
机房层消火栓平面布置图
消火栓系统原理图（一）
消火栓系统原理图（二）

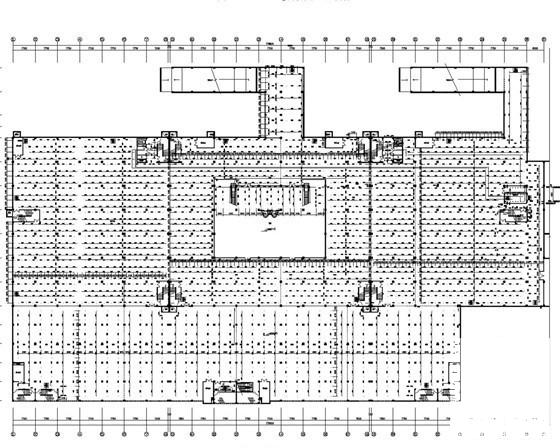

地下一层自动喷淋平面布置图
一层自动喷淋平面布置图
二层自动喷淋平面布置图
三层自动喷淋平面布置图
四层自动喷淋平面布置图
五层自动喷淋平面布置图
自动喷水灭火系统原理图

附件详情

项目概要：该项目位于北京，总建筑面积68685.85平方米；其中地上五层，地下一层，其中地下16840.55平方米，地上51845.3平方米。本建筑地上部分的火灾危险级别为中危I级，地下车库火灾危险级别为中危II级。
该项目设计范围包括：室内给水、排水系统设计；室内、外消防系统设计。（消防系统设计包括消火栓系统、喷淋系统及灭火器配置）。
设计范围：建筑室内外生活给水、生活热水、循环冷却水、雨水和污水排放、消火栓、自动喷水、移动灭火器配置设计等。
，图纸共25张。

地下一层给排水平面图

地下一层消火栓平面图_

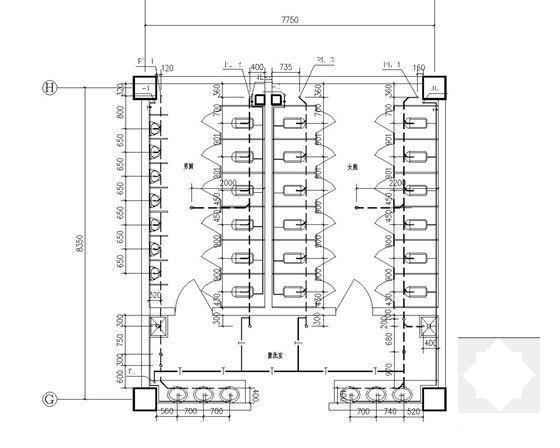

卫生间平面布置图

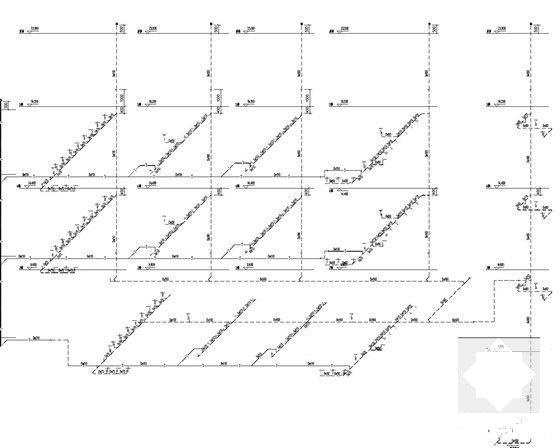

卫生间排水系统图

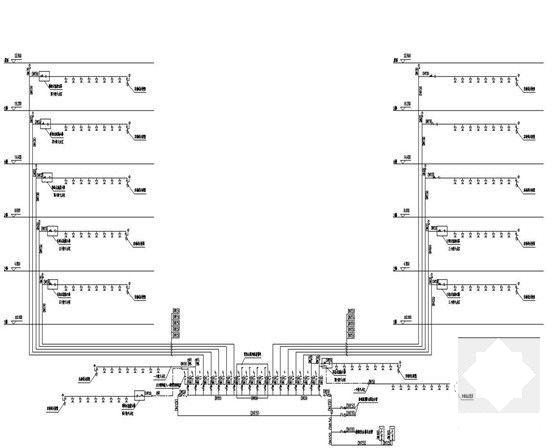

自动喷淋系统原理图

给水系统图
