一份3层商业街空调通风系统设计CAD施工图纸

hhtu3yy · 发表于 2020-2-26 10:37:16

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：34114.52平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
设计内容：空调,通风,冷热源
冷热源：电动压缩式冷水机组,空气调节器
空调系统：空气-水系统,制冷剂系统
采暖系统：热水辐射,电采暖
送风方式：散流器送风
节点大样：风机盘管
项目所在地：湖北

附件详情

一、项目概要：

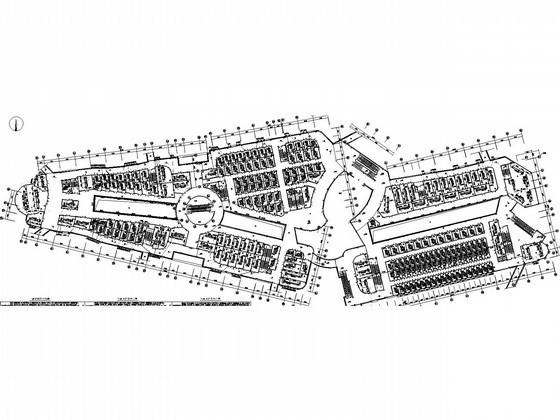

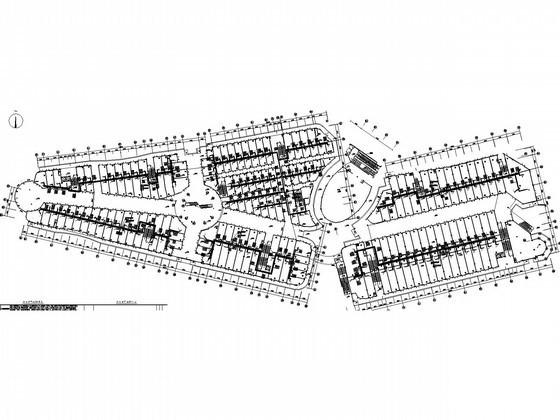

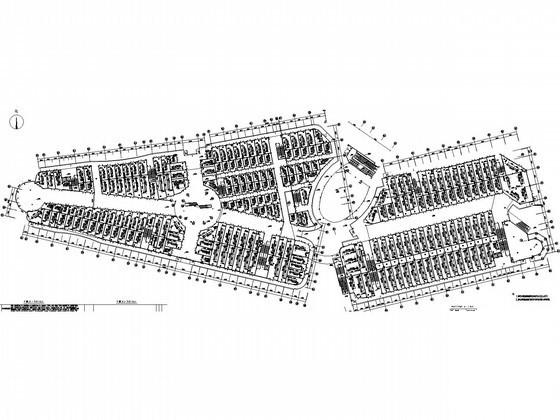

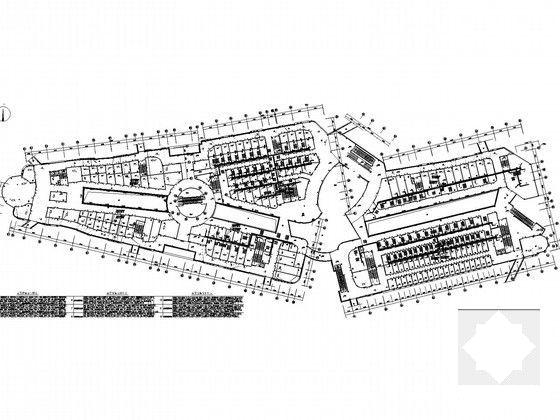

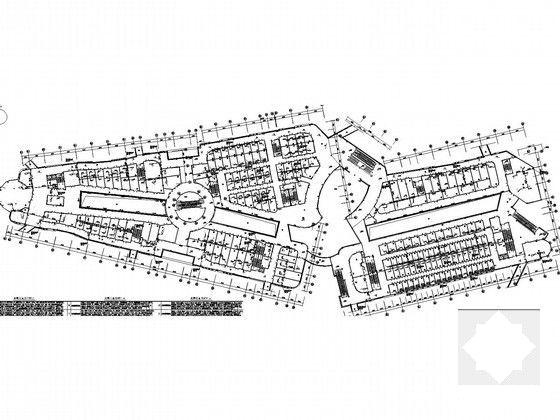

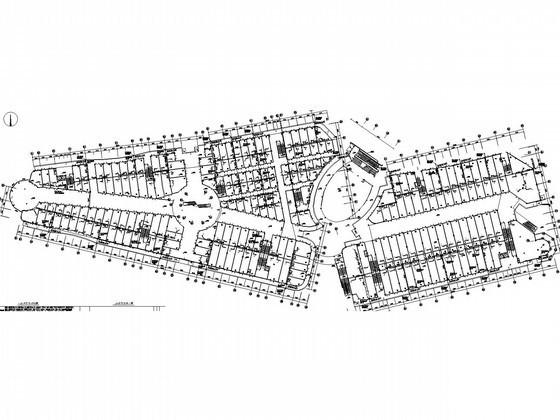

该项目为湖北一商业街建筑，共三层,总建筑面积为:34114.52m2 ,该资料空调面积：13510m2，设计范围为一～二层商业部分舒适性空调。图纸内容包含设计施工说明，主要设备材料表及图例，一层空调风管平面图，空调水管平面图，空调凝结水管平面图，冷冻站大样图，空调水系统图等...

二、空调冷热源：

1.本栋空调冷热部分负荷由分体空调负担，分体空调室内机冬季设置辅助电加热器。

2. 本栋夏季空调冷冻水系统供回水温度分别为 7℃/12℃,冬季热水系统供回水温度为45℃/35℃，由本栋屋面风冷冷热水热泵机组供给。

三、空调设计：

本建筑设计计算总冷负荷为1622KW，单位空调面积的冷负荷指标: 120w/m2...
