教育建筑地下室人防给排水系统设计CAD图纸

项目概要:

1.该项目的人防地下室位于地下1层，平时为车库及设备房，战时为核6级，常6级甲类的二等人员掩蔽部要求设计;总人防面积为1993.46平方米。

设计内容:

1.人员掩蔽所和物资库战时用水包括战时掩蔽人员饮用水,战时掩蔽人员生活用水,战时出入工事人员洗消用水和战后防空地下室的出入口内受污染的房间和通道的冲洗用水。

2.六级二等人员掩蔽所战时排水包括掩蔽人员战时生活废水和出入人员洗消及受污染地面冲洗废水。

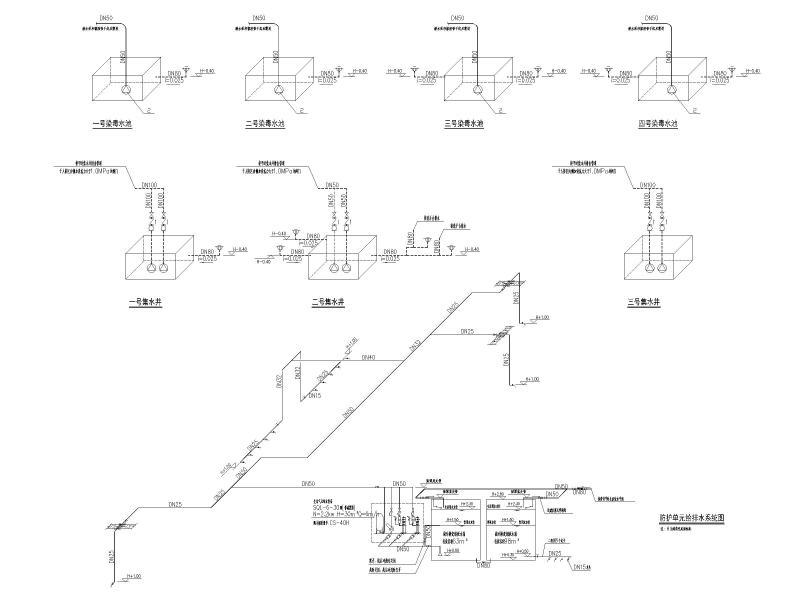

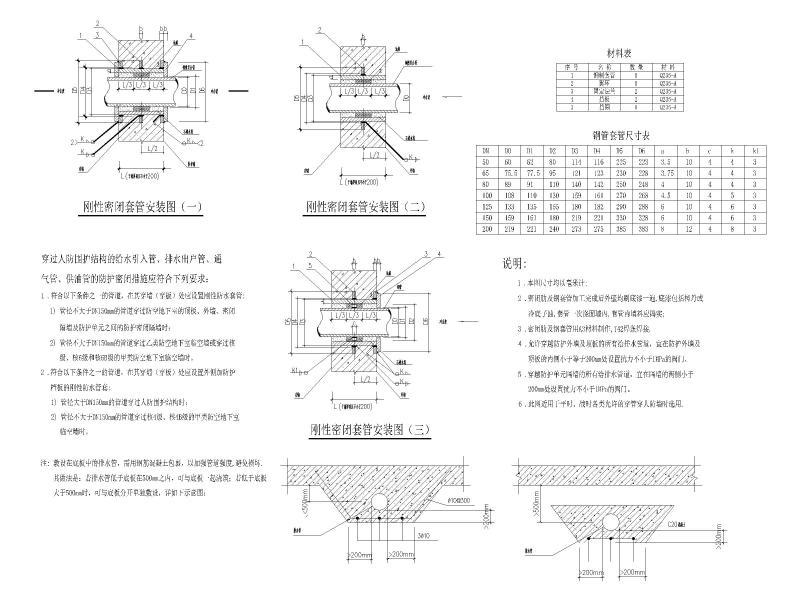

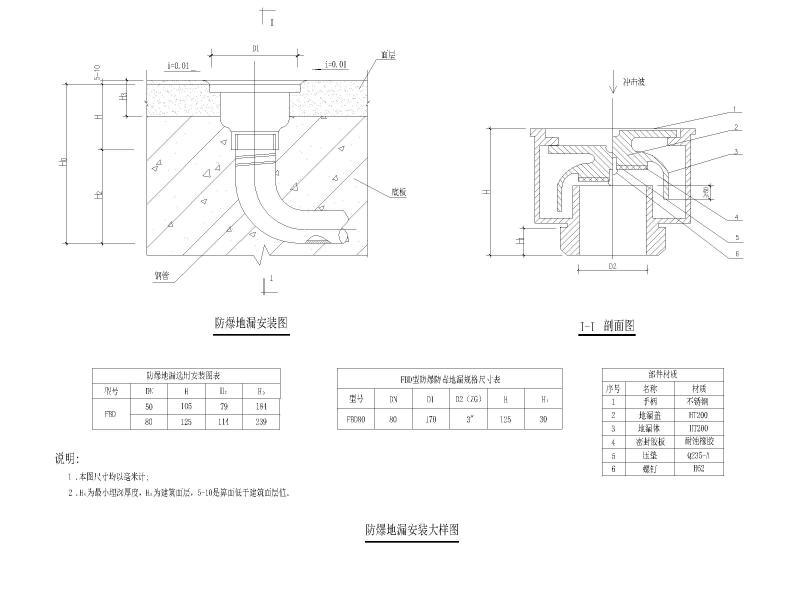

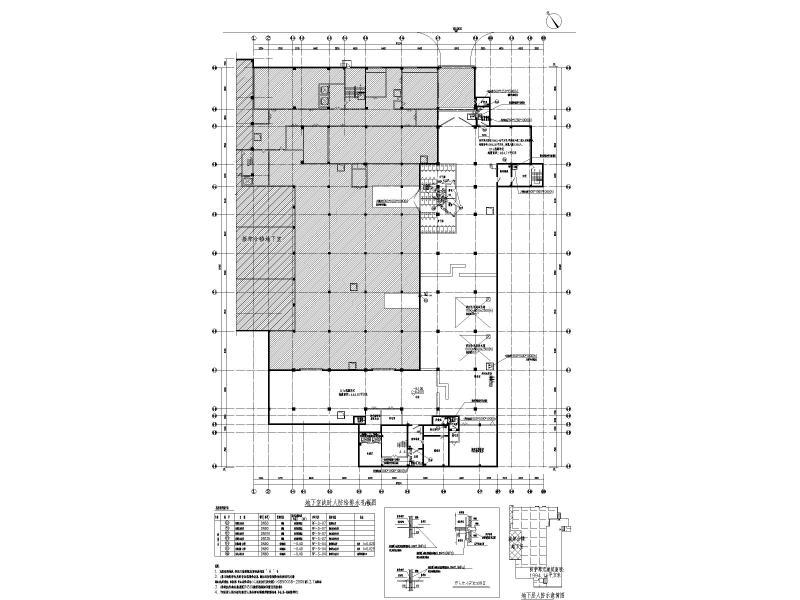

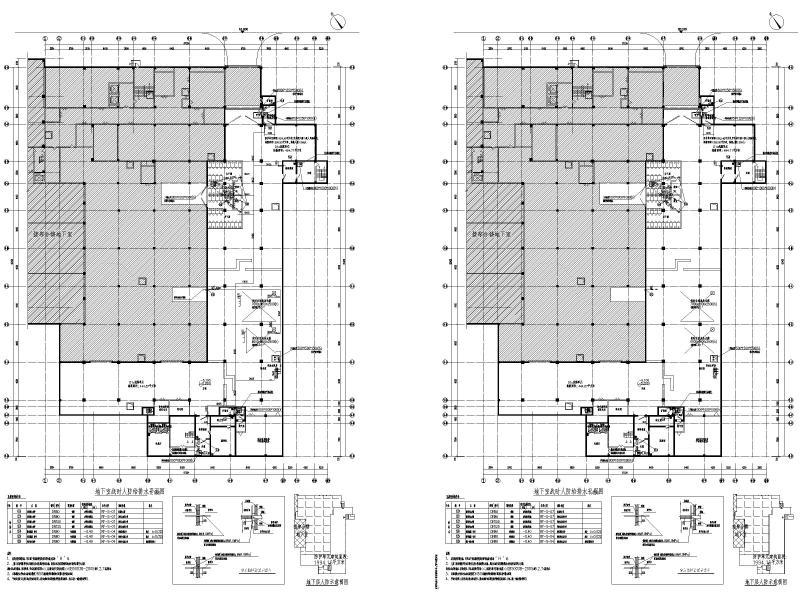

部分图纸展示：
