附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：18层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：95张
-
设计年代：近代
-
地下室用途：商业,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备：高位水箱
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：三区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
火灾危险等级：轻危险级,中危险级Ⅱ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
大样节点：水箱,水泵,泵房,厨房,卫生间,集水坑,设备房布置
-
热水供应方式：集中热水供应
-
项目所在地：湖南
附件详情
-
资料目录、图例及材料表
-
设计说明
-
室内给排水系统图(一)
-
室内给排水系统图(二)
-
一层给水平面图
-
一层排水平面图
-
二层给排水平面图
-
三层给排水平面图
-
四层~十八层给排水平面图
-
屋顶层给排水平面图
-
卫生间给排水大样图
-
地下室给水系统原理图
-
喷淋系统原理图
-
室内消火栓系统图
-
负一层给排水平面图
-
负一层消火栓及灭火器
平面布置图
-
负一层喷淋平面图
-
水泵房平面图
-
水泵房剖面图和系统原理图
-
地下室卫生间给排水大样图
-
……
附件详情
该项目位于湖南，是一高层住宅小区项目，整个工程由：15栋高层住宅及一个地下车库组成；最高建筑高度52.7米，地下一层，地上最高层数为：十八层，属一类高层居住建筑；建筑建筑设计结构形式：钢筋混凝土剪力墙结构；建筑类别为：塔式高层住宅楼；
设计内容：生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自
动喷水灭火系统、及灭火器系统。
，共计95张图纸；

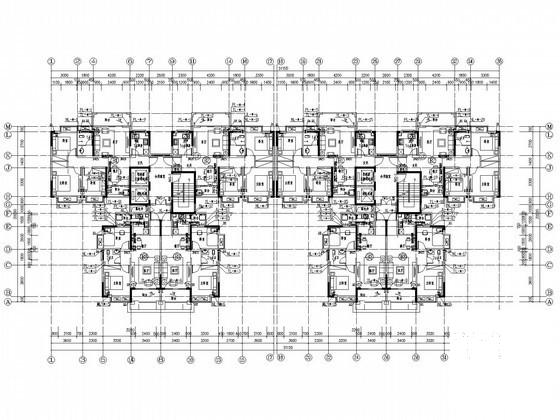

第 1 张图

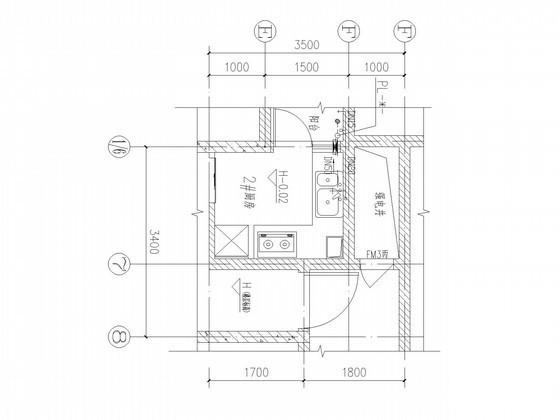

第 2 张图

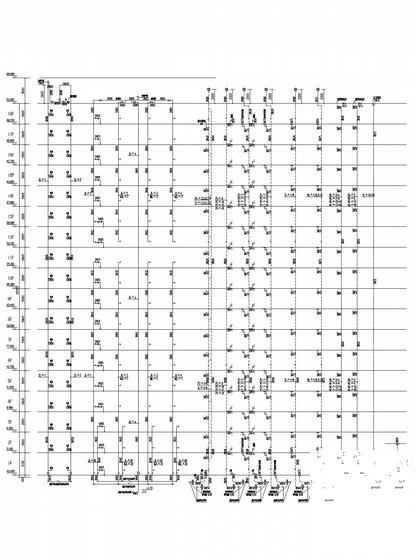

第 3 张图

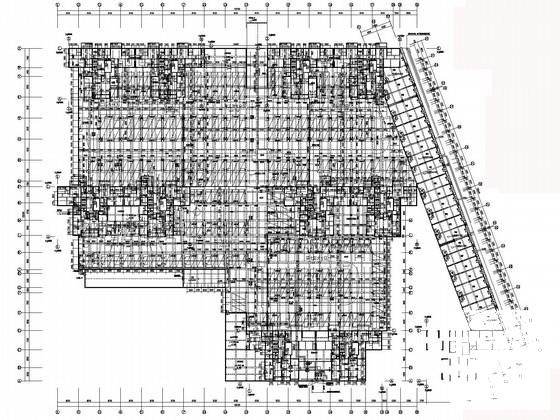

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-19 09:05:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
