设计说明：无
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：780500平方米
-
地上层数：15层
-
地下层数：2层
-
图纸设计深度：方案(初设图)
-
参考图纸：63张
-
设计年代：近代
-
地下室用途：车库
-
生产供水设计：热水系统
-
特殊系统：太阳能热水系统
-
大样节点：设备房布置
-
热水供应方式：集中热水供应
-
项目地址：北京
附件详情
-

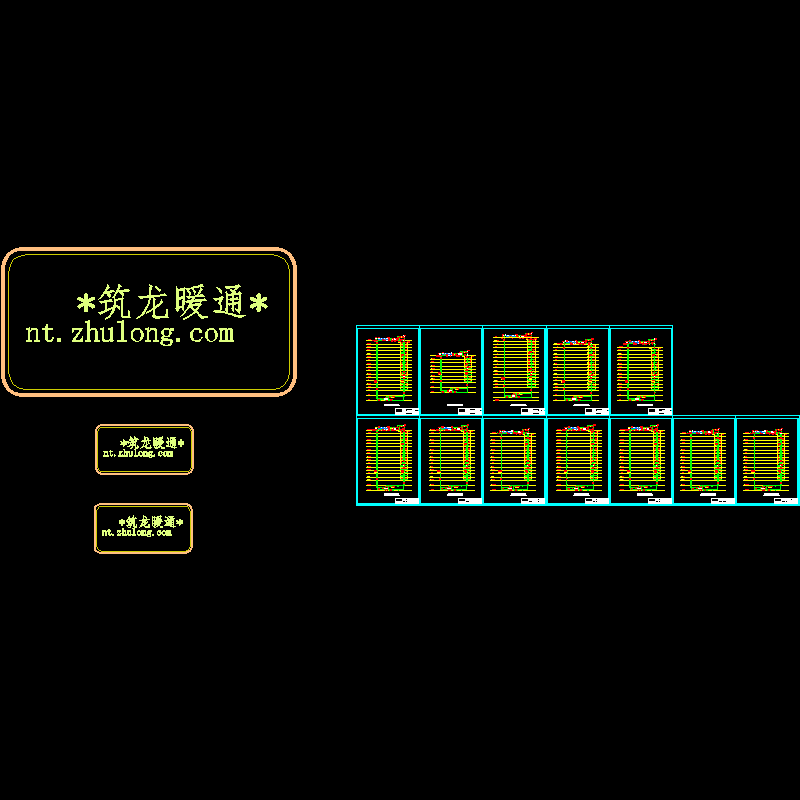

太阳能热水管道系统图
-

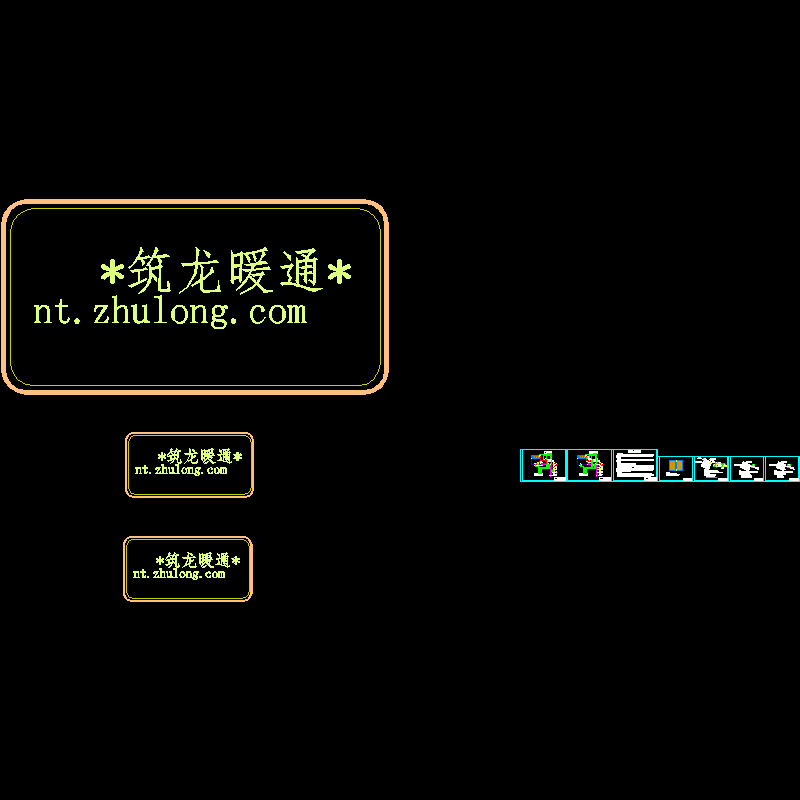

高区太阳能热水系统原理图
-
低区太阳能热水系统原理图
-
太阳能热水系统运行原理说明
-
集热器并联安装示意图
-
设备间坡屋面预埋件做法
-
无设备间坡屋面预埋件做法
-
梁侧面预埋件做法
-

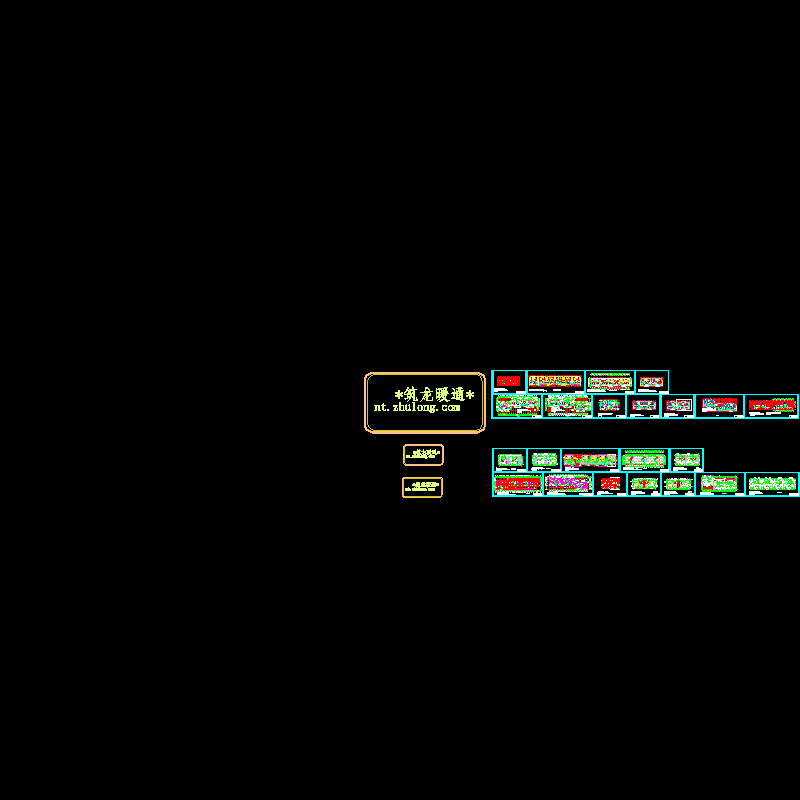

太阳能热水系统屋顶设备间布置及屋面管路图
-
太阳能热水系统地下设备间
-

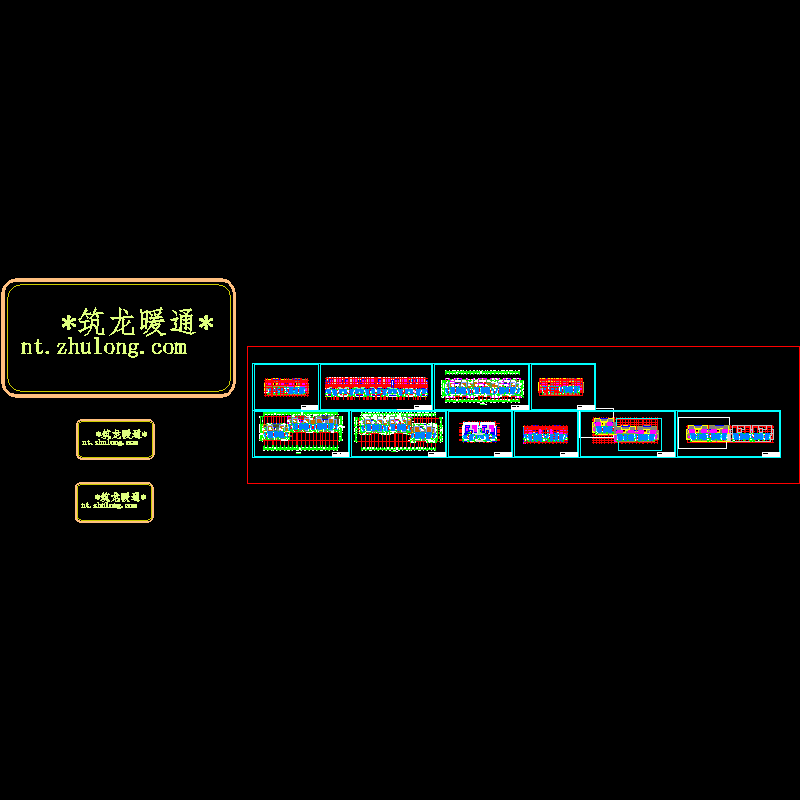

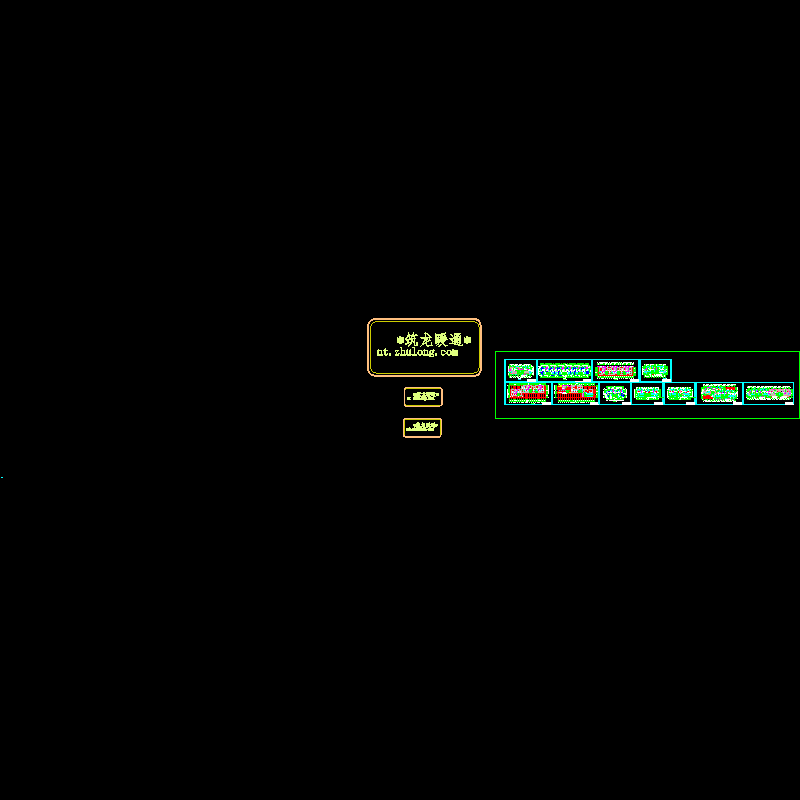

太阳能热水系统集热器平面布置图
-
太阳能热水系统预埋钢板布置图
附件详情
项目概况：该项目位于北京，属于定向安置房，工程类型为新建，总建筑面积780500平方米，该工程计划新建住宅发展楼，地上3-15层，建筑高度为45米，设有单层至两层的地下室，项目计划分两期建设。主体为框架结构，安装直梯。项目阶段项目于2012年9月下旬处于设计招标阶段。该资料只做热水工程。
设计范围：太阳能热水工程
编制于2013年，共63张。
基础布置图.dwg
平面布置.dwg
设备间布置.dwg
太阳能原理及节点图 .dwg
系统图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
