[CAD]城市水泥砼道路路面改建工程设计套图纸（全长15公里）.dwg

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路概况： 　　 路线整体呈南北走向，全长15.770公里，该资料路段5.44公里。路线全段均为平原微丘地形，路线线形整体情况较好。全线共设16个平曲线、22个竖曲线；针对平原微丘地形特点，为充分利用老路，减少土方工程量，纵坡设计采用“小纵坡、微起伏、大半径”的原则,全线平、纵组合较为合理。。。。共30张CAD设计图。

26-29 路基设计表.dwg

33 路面结构设计图.dwg

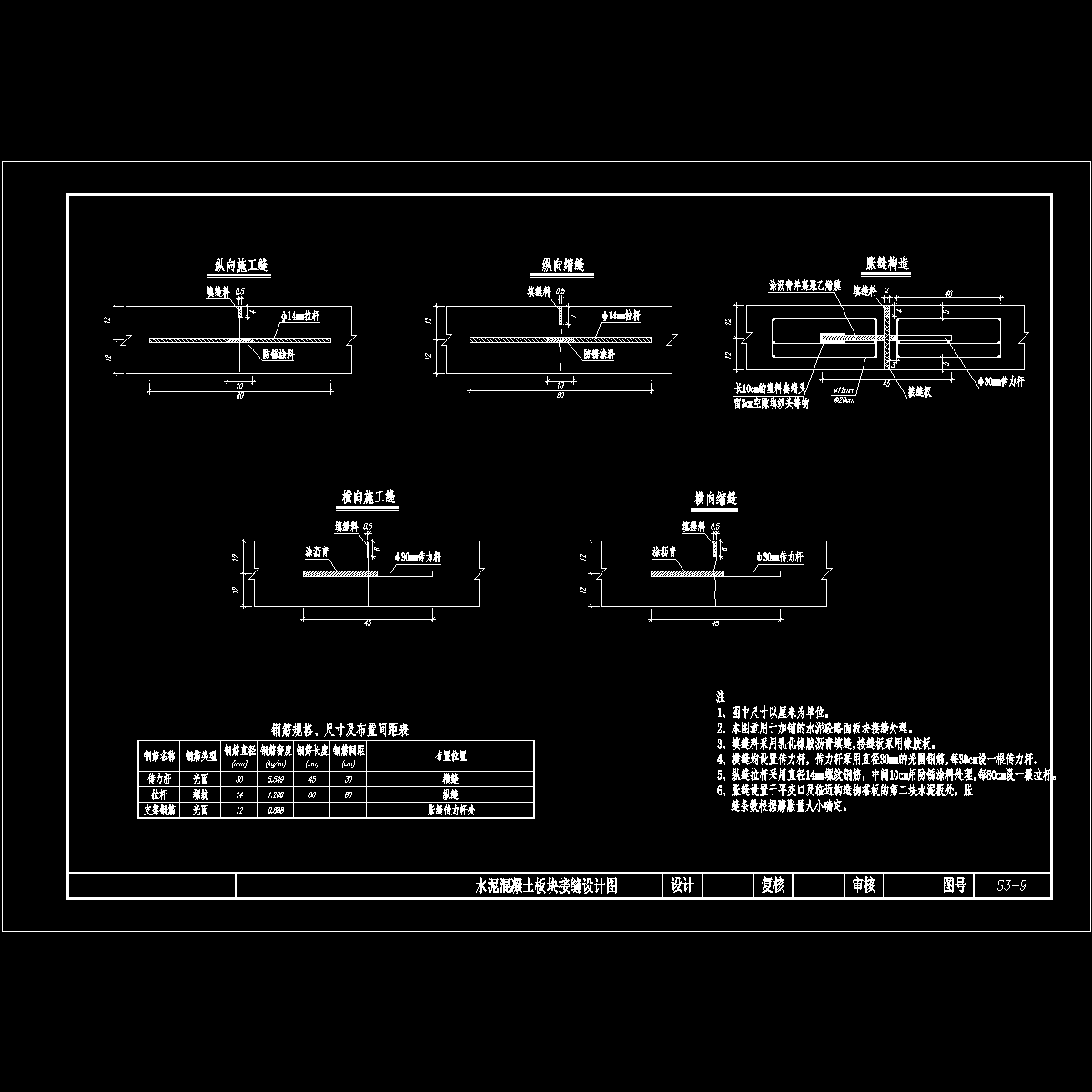

36 水泥混凝土板块接缝设计图.dwg

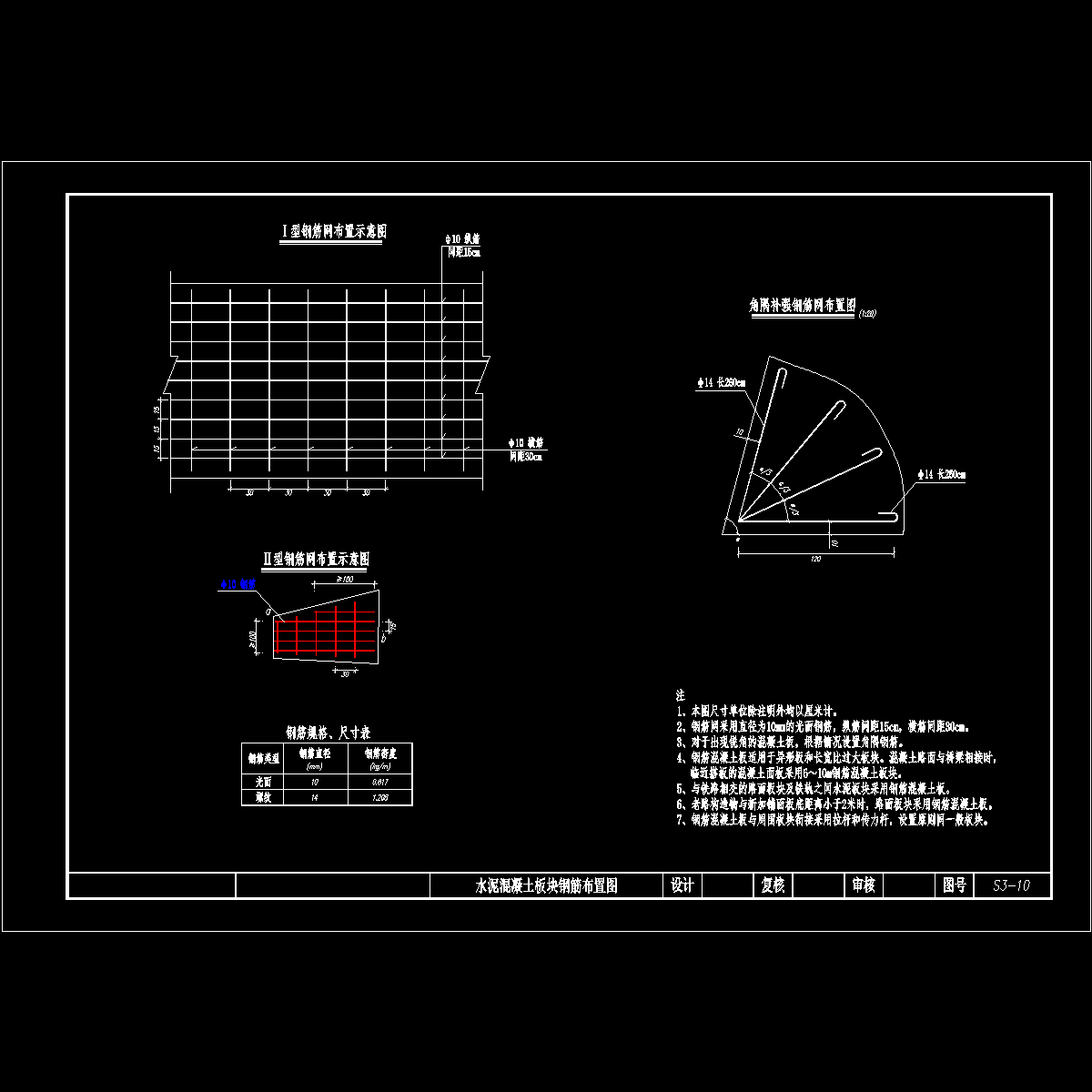

37 水泥混凝土板块钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
