附件设计说明：有
-
建筑类别：办公,商业,工业建筑
-
建筑高度类型：多层建筑
-
建筑设计面积：8144.61平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：11张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,高位水箱供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水,虹吸雨水（满管）
-
雨水重现期：20年
-
火灾危险等级：中危险级Ⅱ级
-
消火栓用水量室外(L/S)：25
-
消火栓用水量室内(L/S)：15
-
特殊系统：虹吸雨水
-
大样节点：水箱,水泵,卫生间
-
项目所在地：北京
附件详情
-
资料目录
-
给排水设计施工说明
-
给排水系统图
-
主要设备材料表
-
一层消火栓及给排水平面图
-
展厅一层喷淋局部平面图
-
展厅夹层消防给排水平面图
-
夹层喷淋平面图
-
二层消火栓及给排水平面图
-
二层喷淋平面图
-
三层消火栓及给排水平面图
-
三层宿舍卫生间给排水系统图
-
三层喷淋平面图
-
屋顶给排水平面图
-

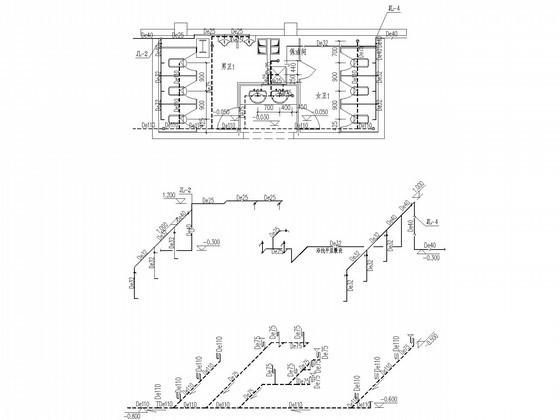

卫生间大样图
附件详情
该项目位于北京，为汽车4S店展厅及维修车间工程，建筑设计面积：8144.61平方米,建筑高度14.15米。一层为汽车展厅、机修车间，夹层为办公室，二层为机修车间，三层为配件库。另设有宿舍。设计内容为本建筑物室内给排水系统及建筑灭火器配置；屋面、阳台雨水；消火栓给水系统，自动喷水灭火器系统，空调冷凝水排放详建筑专业图纸。室外给排水、室外消防、室外道路排水等另详水施总图。
，共11张图。

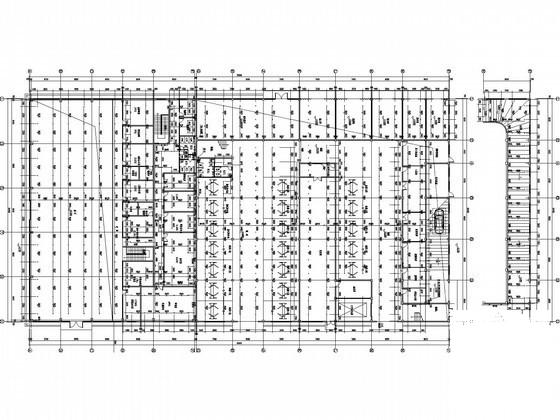

第 1 张图

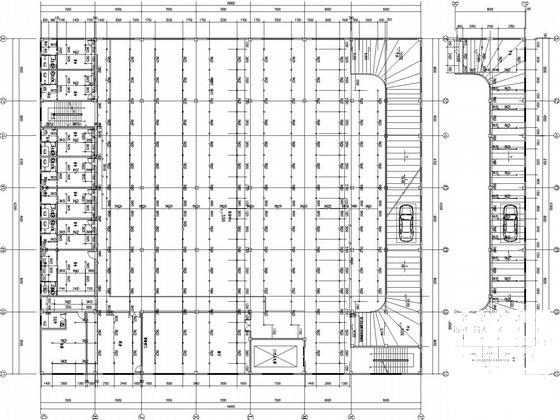

第 2 张图

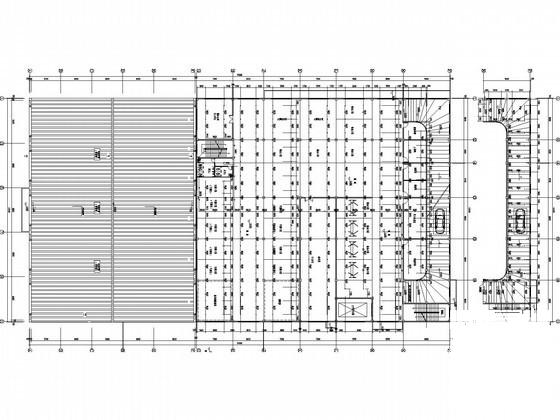

第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
