一份物流配送库房给排水CAD施工图纸（虹吸雨水系统）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：工业园,其他
• 设计内容：给水系统,雨水排水系统, 消防系统
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 管道方式：架空
• 设计年代：近代

附件详情

• 给水排水设计总说明
• 资料目录图例
• 材料表选用标准图集
• 消防供水系统原理图
• 一层给排水平面图

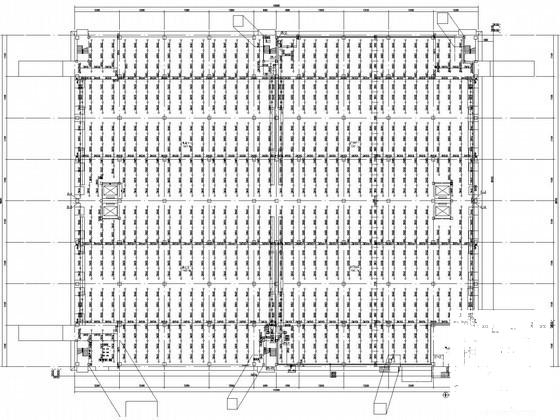

• 一层自动喷淋平面图
• 二层给排水平面图
• 二层自动喷淋平面图
• 屋面雨水排水平面图
• 消火栓系统图
• 自动喷淋系统图
• 管道支架做法大样图
• 屋面雨水排水系统图
• 水泵房给排水平面放大图
• 水泵房剖面图、轴测图
• 卫生间给排水平面放大图

附件详情

该项目为2万平米物流配送库房，建筑面积及基底面积：总建筑设计面积：20612.66平方米，其中地上建筑设计面积：20475.9平方米，地下建筑设计面积：136.76平方米，建筑基底面积：9590.4平方米。建筑设计规模等级：大型建筑，设计使用年限50年。建筑层数：地上2层，局部夹层，建筑高度21.15m，一层层高11m，二层层高7.5m，夹层层高5.5m，地下水泵房层高4.9m。
，共12张。

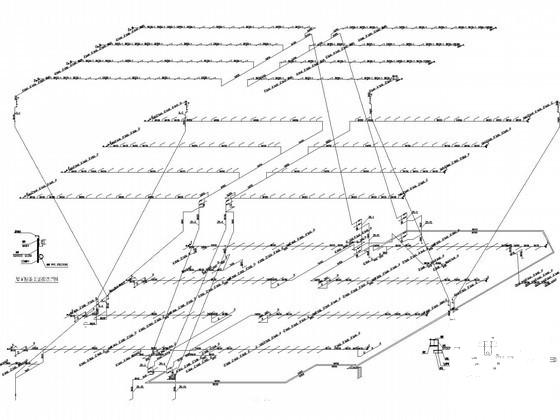

自动喷淋系统图

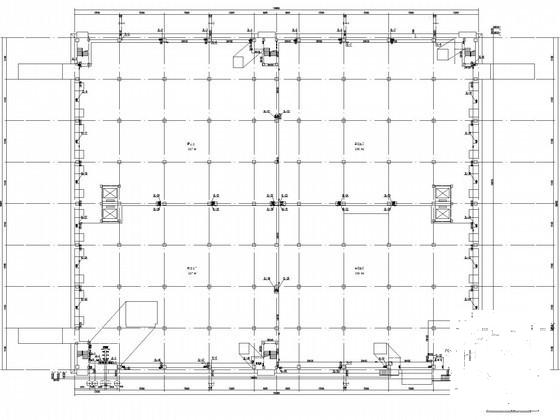

一层给水排水消火栓平面图

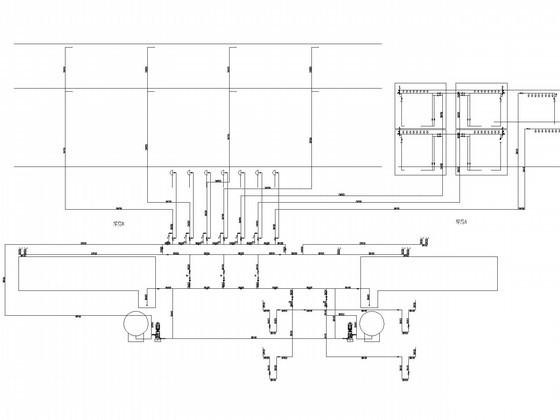

消防供水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
