设计说明：有
-
建筑类别：酒店
-
建筑高度：高层建筑
-
建筑面积：40000平方米
-
地上层数：18层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：56张
-
设计年代：近代
-
设计内容：空调,通风,采暖,防排烟,冷热源,机房
-
冷热源：电动压缩式冷水机组,锅炉
-
空调系统：全空气系统
-
采暖系统：散热器供暖,热水辐射
-
全空气系统：定风量
-
水系统：单式泵,四管制,同程式
-
节点大样：集分水器,制冷机组
-
特殊系统：发动机储油系统
-
项目地址：安徽
附件详情
-
地下层空调通风平面图
-
屋面层新风、回风干管平面图
-
空调采暖水管平面图
-
地下层空调采暖干管、油管平面图
-
设备转换层空调水管平面图
-
制冷机房详图
-
锅炉房设备管道平面图
-
风机盘管、空调机组接管大样图
-
锅炉、柴油发电机储油系统及管道工程系统图
-

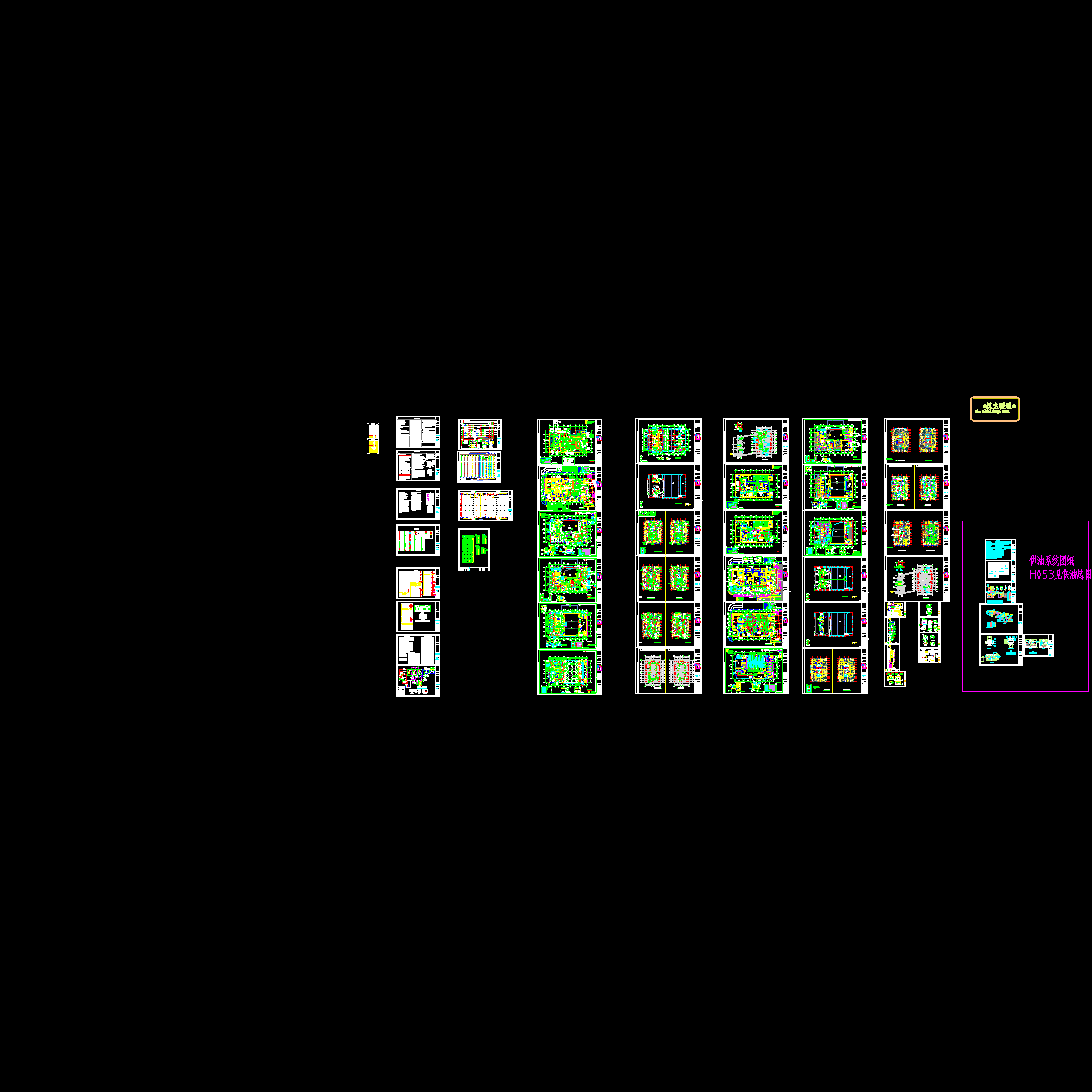

系统施工图
附件详情
一、项目概要
万达广场五星级酒店空调采暖设计施工图，酒店地上建筑面积31007.54平方米，地下建筑面积6262.07平方米，酒店客房钥匙间为282间。共18层主楼和4层裙房。
设计内容：空调通风系统、防排烟系统、地板辐射采暖系统以及锅炉房、制冷机房的冷热源系统、酒店锅炉、柴油发电机储油系统及管线工程。
二、设计内容
1.冷热源设计：1）工程冷源设置在地下二层制冷机房内的三台螺杆式冷水机组；冷却塔设在裙楼的屋面。热源为设置在地下一层锅炉房内的2台蒸汽锅炉及2台热水锅炉；2）地下二层制冷机房内分别设置2台空调及2台采暖水水换热器，与来自锅炉的热水进行热交换，为冬季空调及地暖提供热源。
2.空调方式：根据建筑类别，大堂、行政酒廊等大空间区域设置一次回风全空气集中空调系统。裙房层的会议室、办公室等间采用新风 风机盘管的空调通风方式；泳池区设置除湿热泵空调机组，为保证该人员活动区的温湿度，该机组为自带冷热源并可有效除湿的空调机组；冬季工况下，新风系统均采用干蒸汽进行加湿，蒸汽源由锅炉房经减压后提供给干蒸汽加湿器......
3.空调水系统：该项目的空调水系统采取一次泵四管制水系统；酒店客房及裙楼空调冷热水管道为四管同程式系统，冷冻水供回水温度为7℃~12℃；空调冷冻水、空调热水、采暖热水采用设置于塔楼屋顶的高位膨胀水箱实现补水定压.....
4.采暖系统：1）采暖热源为在制冷机房的设置2台板式水水换热器，其中一台停止工作时，其余换热器的换热量满足总热负荷70%的换热要求，蒸汽侧由酒店锅炉房的蒸汽管经减压后供给。2）为提高泳池区环境的舒适度，满足人体从下到上的舒适度要求，在泳池区的池岸预留地板辐射采暖系统......
5.防排烟系统：经常有人停留或办公等面积超过50mm^2的区域以及长度大于20m的内走道，按不同的防火分区设置或分别设置机械排烟系统，同时设置机械补风系统；裙楼部分的大堂（中庭）按照6次/h的换气次数设置机械排烟，排烟风机设置于二层机房内......
编制于近代年，图纸共56张。
地下层空调水管平面图
二层空调风平面图
空调水系统原理图
空调风系统原理图
空调机房大样图
锅炉房设备基础平面图
锅炉、柴油发电机储油系统及管道原理图
锅炉、柴油发电机储油系统及管道工程系统图
采暖水管平面图
