医院门诊楼VRV空调及通风排烟CAD施工图纸(全热交换器).dwg

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-12-26 13:42:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 建筑面积:14963.16平方米
  • 地上层数:五层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 项目地址:四川
本项目建筑面积:14963.16 平方米,其中基底面积:3038.43 平方米。建筑层数: 地上五层。建筑高度:23.15米(室外地坪至女儿墙顶的高度)。建筑建筑结构形式为:钢框架结构。
设计范围:
暖通设计范围包括:空调VRV系统、建筑物内部的普通通风及甲方要求的工艺通风系统、防排烟系统系统等。
空调系统:
1、该项目空调系统采用VRV系统,夏季供冷冬季供热,经计算冷负荷为1950kW,冷指标106W/m2/;热负荷为450kW,热指标30W/m2/。
2、 空调形式:首层急诊、二层中药房、三层检验科、微生物室、五层门诊手术室区域采用VRV室内机 新风系统,新风经新风机组表冷处理并过滤后送入各房间,新风气流组织形式为上送上回,室内机不承担新风负荷。其他区域采用VRV室内机 全热交换器,新风经热交换后直接送入室内与室内空气混合,新风部分负荷由VRV室内机承担。室内机根据室内温度控制冷媒的流量。

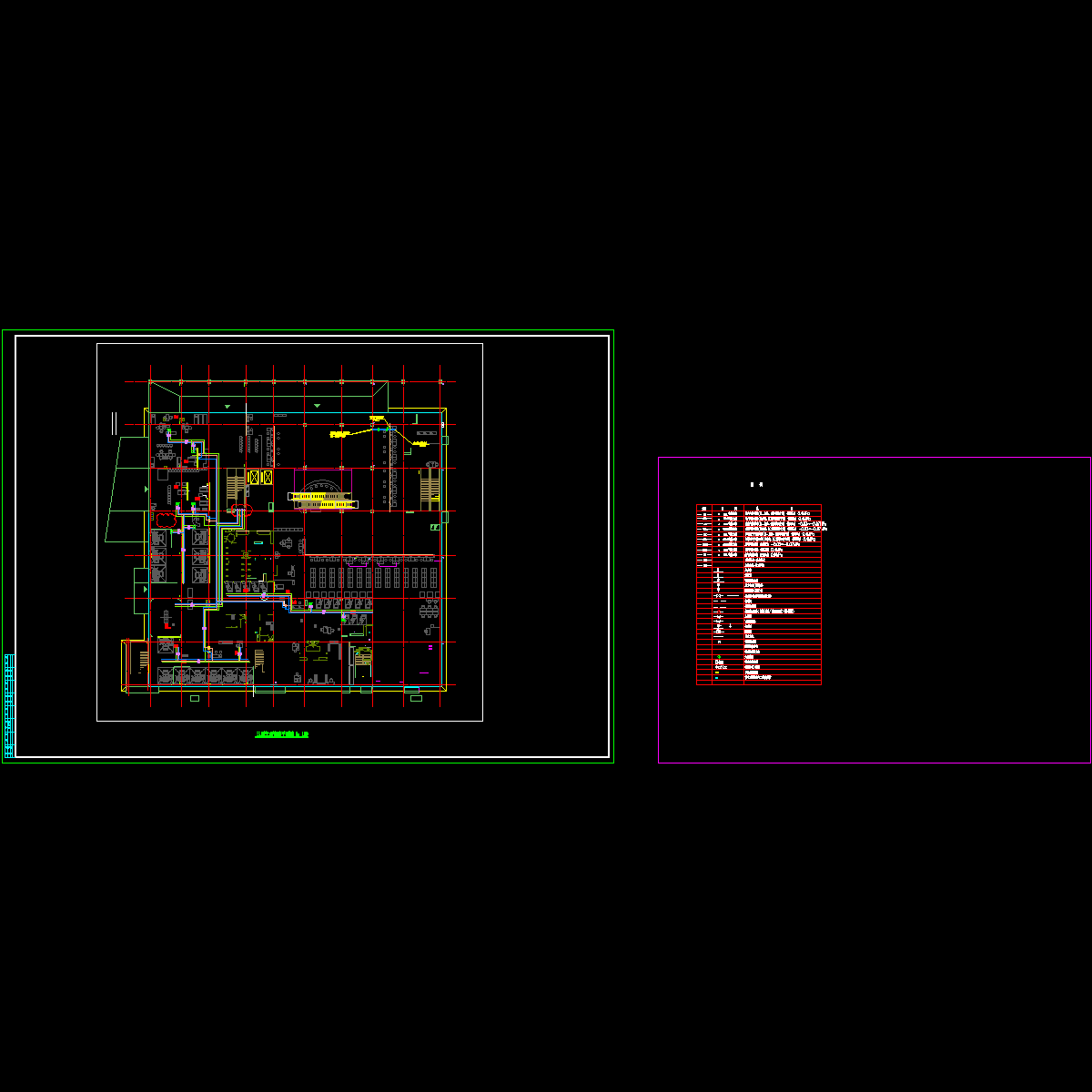

首层空调管路平面图
首层通风管路平面图
屋顶层空调管路平面图
排烟系统图
1层平面图.dwg
1层平面图.dwg
2层平面图.dwg
2层平面图.dwg
3层平面图.dwg
3层平面图.dwg
4层平面图.dwg
4层平面图.dwg
5层平面图.dwg
5层平面图.dwg

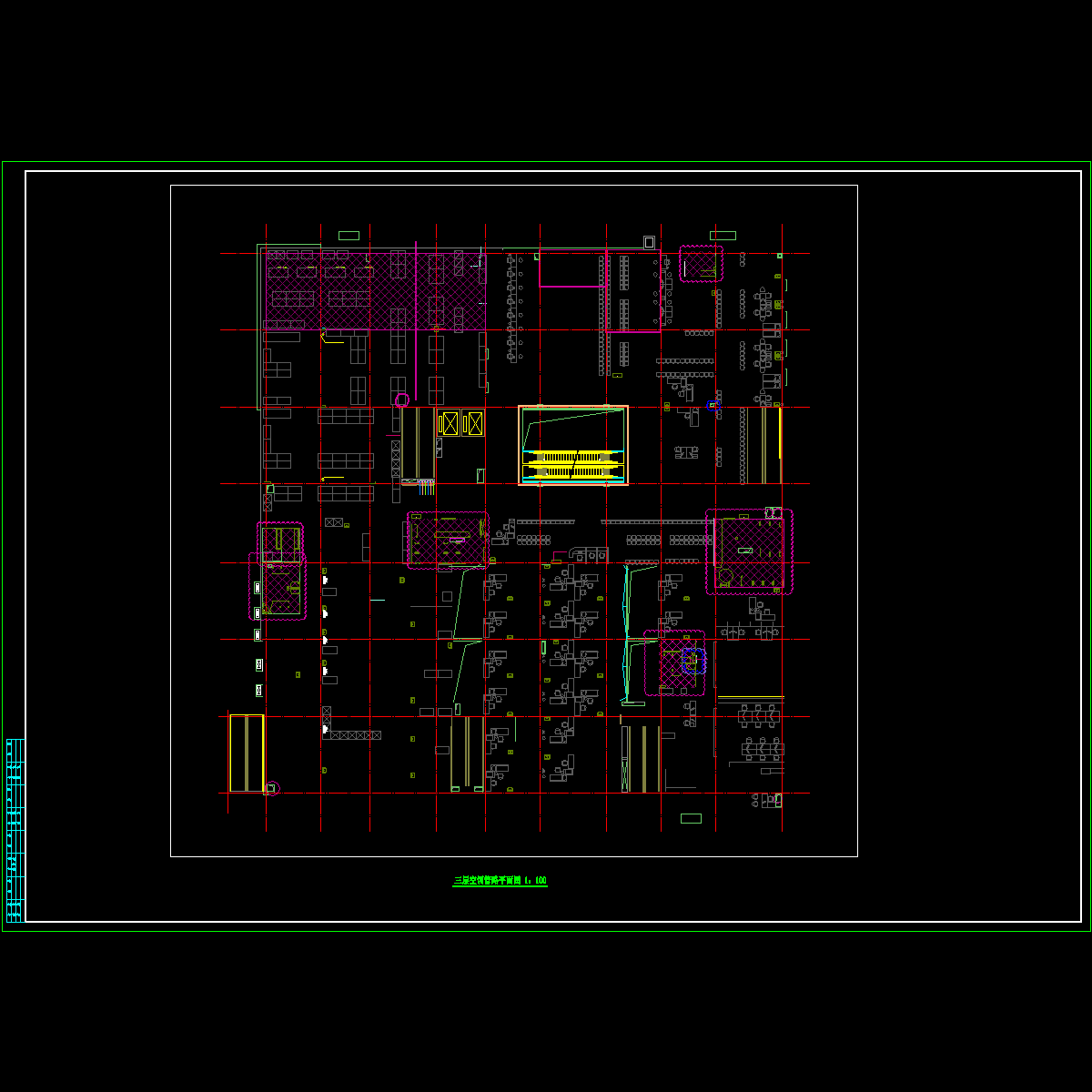

2层空调平面图.dwg
2层空调平面图.dwg

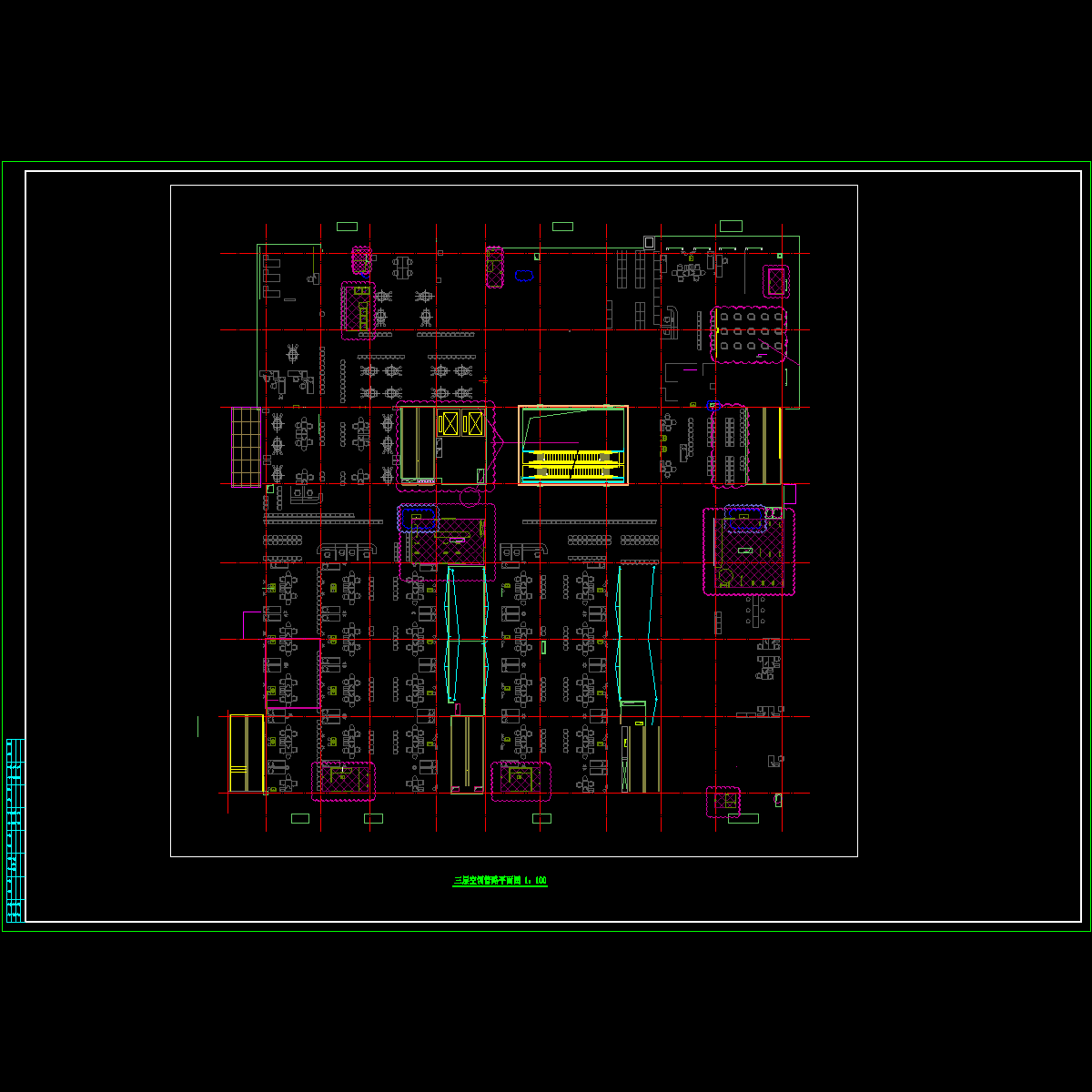

3层空调平面图.dwg
3层空调平面图.dwg

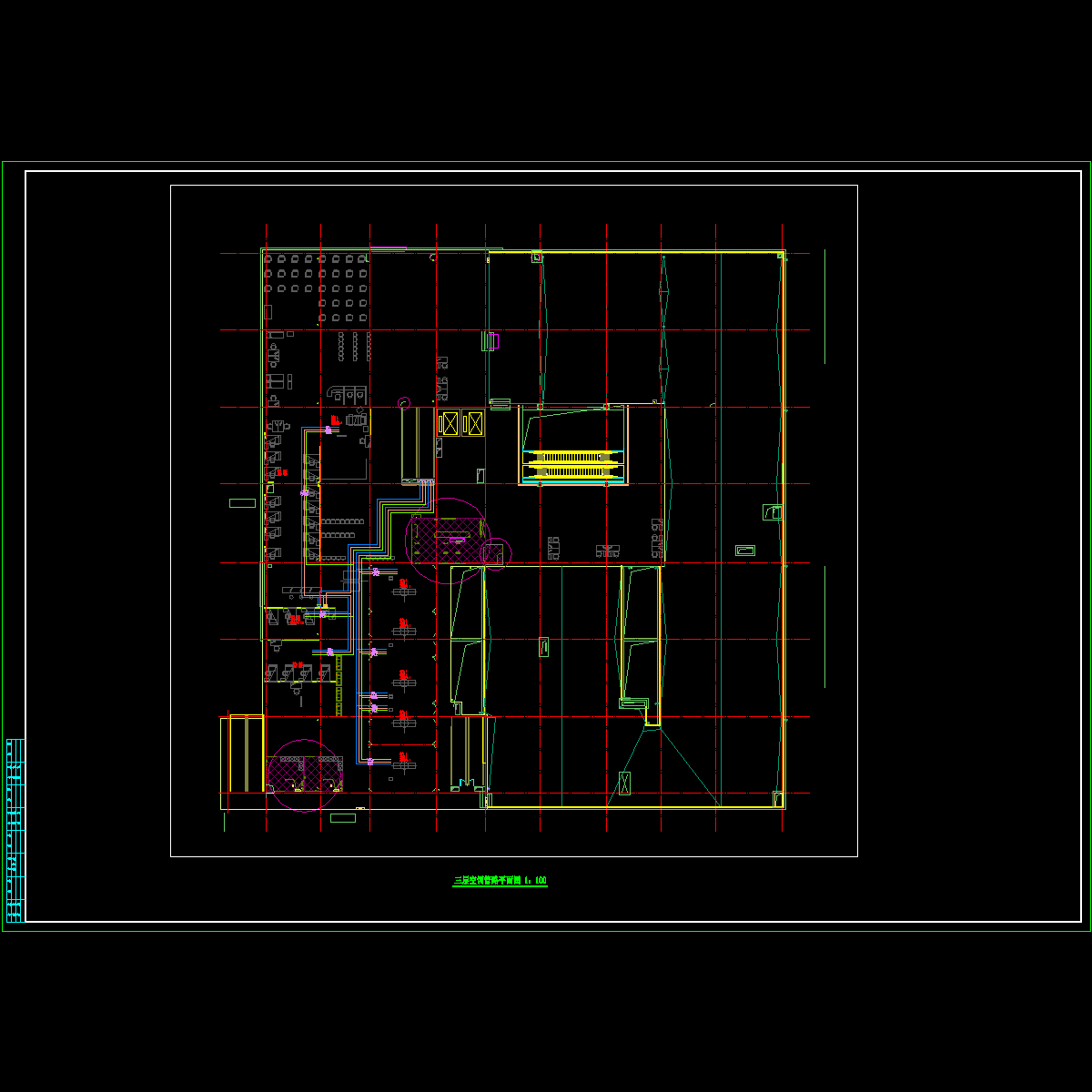

4层空调平面图.dwg
4层空调平面图.dwg
5层空调平面图.dwg
5层空调平面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
