23500平米13层医院门诊楼空调及通风排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23500平方米
  • 地上层数:13层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵,双管制,同程式,异程式
  • 送风方式:侧面送风,散流器送风
  • 节点大样:风机盘管,空气处理机组
  • 项目所在地:江西

附件详情

  • 空调机房详图
  • 空调水管平面图
  • 空调风管平面图
  • 净化空调冷热源系统流程图
  • 制冷机房管道布置平面图
  • 制冷机房系统流程图
  • 空调水立管系统图
  • 风机盘管标准接管详图
  • 空调机组标准接管详图
  • ......

附件详情

一、项目概要:
总建筑面积为23500m2(其中地下层为1840m2),由地下一层及地上十三层构成,总建筑高度为49.5m......
二、冷热源:
五层设备用房内供四层手术室用的净化空调,手术室辅助用房以及ICU、急诊用房空调设置两套冷热源,空调季节使用中央空调系统冷热源,过渡季使用风冷热泵机组。核磁共振机房选用恒温恒湿机组作为空调冷热源。......
三、空调风系统:
1.地下一层配电房、门诊大厅采用全空气系统。
2.供应无菌区采用洁净空调系统。
3.门诊等用房采用风机盘管加新风系统,由风机盘管配套送风口侧送风或顶送风......
四、空调水系统:
1.共设置了3个水环路系统。
2.空调水管均采用冷、热合用双管系统,一次泵循环。水系统大部分采用同程式,局部异程......
五、通风排烟工程:
地下一层内走廊设机械排烟系统,烟气出地面排放;一~三层中庭设机械排烟系统,排烟风机设于四层屋面;其余各层内走廊及房间均满足自然排烟条件,采用自然排烟......

图纸共39张。

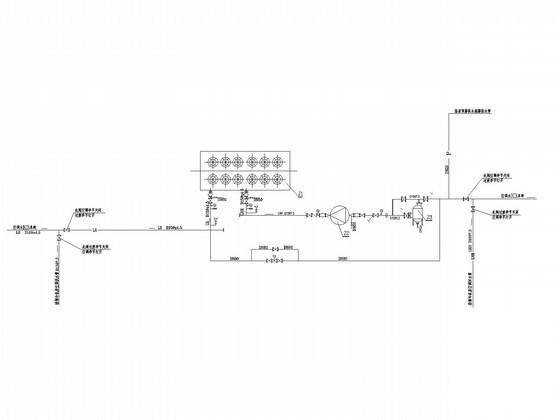

净化空调冷热源系统流程图

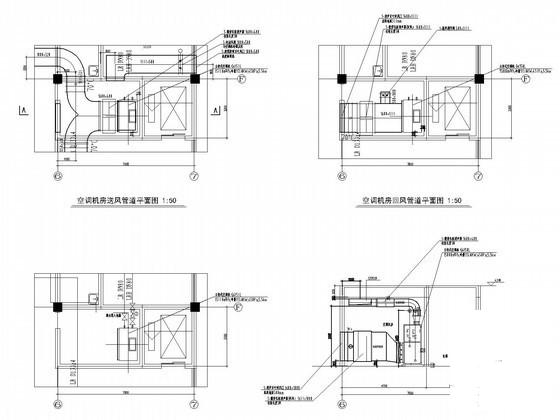

空调机房

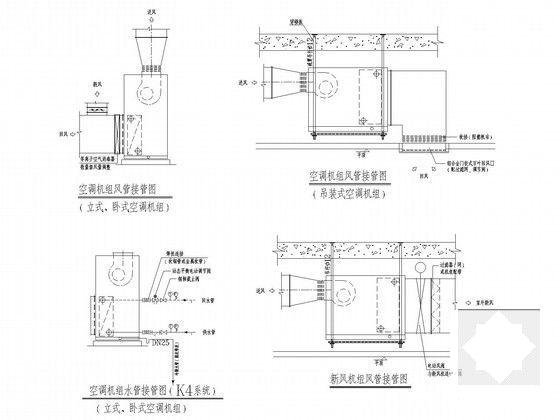

空调机组标准接管详图

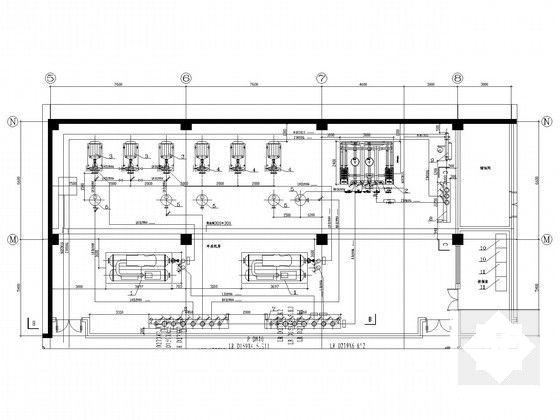

制冷机房管道布置平面图

制冷机房系统流程图

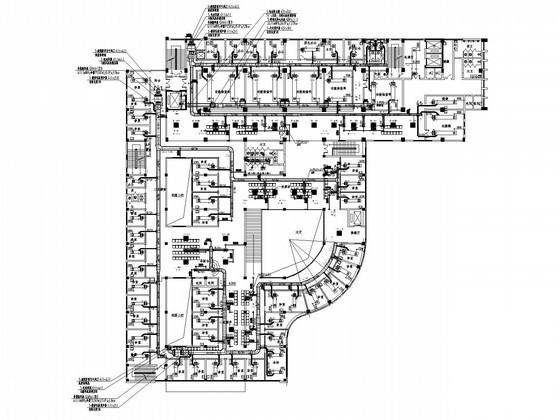

空调水管

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 医院空调系统设计 - 1
    医院空调系统设计 - 1
  • 医院空调系统设计 - 2
    医院空调系统设计 - 2
  • 医院空调系统设计 - 3
    医院空调系统设计 - 3
  • 医院空调系统设计 - 4
    医院空调系统设计 - 4
  • 医院空调系统设计 - 5
    医院空调系统设计 - 5
  • 医院空调系统设计 - 6
    医院空调系统设计 - 6
  • 医院空调系统设计 - 7
    医院空调系统设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
