5365平米6层医院门诊楼空调及通风排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5365.36平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:定流量,变流量,双管制,同程式,异程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

  • 暖通空调图例
  • 暖通设计说明
  • 暖通施工说明
  • 主要设备及材料表
  • 一层空调通风平面图
  • 二层空调通风平面图
  • 三层空调通风平面图
  • 四层空调通风平面图
  • 五层空调通风平面图
  • 屋顶层设备布置平面图
  • 空调水系统原理图
  • 空调水泵房详图

附件详情

一、项目概要:
项目位于江西省,地上6层,总建筑面积5365.36平方米,建筑高度18.3米...
二、冷热源:
空调冷、热源选用2台风冷热泵机组...
三、空调系统:
1.该项目采用风机盘管加新风系统。
2.弱电设备间采用分体式热泵空调系统。
3.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统,负荷侧采用变流量系统。
4.空调水系统采用立管异程式,水平管同程式...
四、通风排烟系统:
1.防烟楼梯间均采用自然排烟方式,地上每5层设置可开启面积不小于2平方的外窗。
2.卫生间设置机械排风系统,排风量按12次/h换气次数计算。
3.电梯机房设置机械排风系统,排风量按10次/h换气次数计算...

图纸共11张。

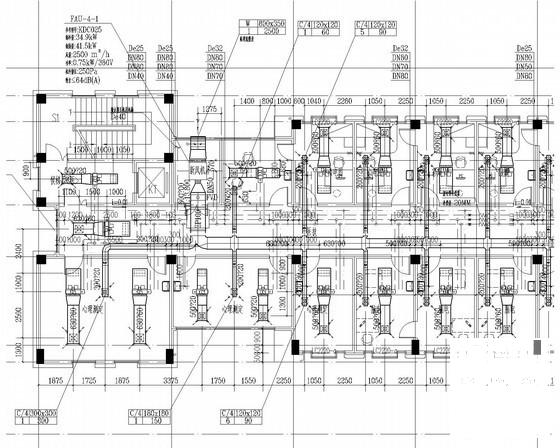

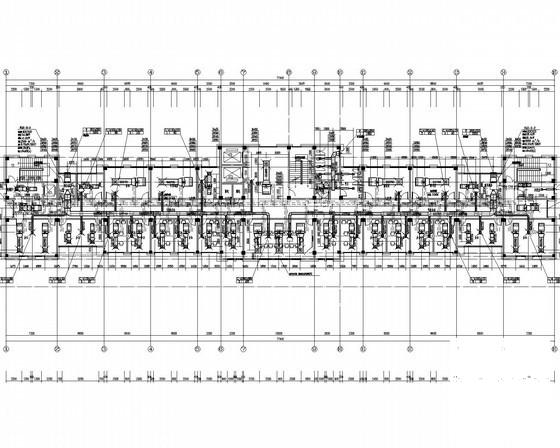

空调通风平面图

空调水泵房详图

空调水系统原理图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 医院门诊楼设计 - 1
    医院门诊楼设计 - 1
  • 医院门诊楼设计 - 2
    医院门诊楼设计 - 2
  • 医院门诊楼设计 - 3
    医院门诊楼设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
