设计说明：有
-
建筑类别：商业
-
建筑高度：高层建筑
-
建筑面积：90000平方米
-
地上层数：17层
-
地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：32张
-
设计年代：近代
-
设计内容：空调,通风,冷热源
-
空调系统：空气-水系统
-
水系统：同程式,异程式
-
送风方式：散流器送风
-
项目地址：广东
附件详情
-
通风空调工程设计说明
-
通风空调工程图例
-
首层通风空调平面图
-
首层冷冻水管平面图
-
二层通风空调平面图
-
二层冷冻水管平面图
-
...
-
空调系统示意图
-
冷冻水管立管系统图
-
客房新排风立管系统图
-
空调通用安装图一
-
空调通用安装图二
-
空调通用安装图三
附件详情
一、项目概要：
地下二层，地上十七层，总建筑面积约9万平方米。地下二层为大型现代化、智能化停车场，地下一层为大型综合超市...
二、冷热源：
空调冷热源为裙楼商场的空调系统和设于十七层屋面十八台模块式风冷热泵冷水机组...
三、空调系统：
1.地下二至五层采用室外新风（机械送风）系统加风机盘管或风柜的空调形式。地七至十七层全热交换新风系统加风机盘管的空调形式。
2.水系统客房区采用同程管，裙楼区采用异程管...
编制于近代年 图纸共32张。
空调系统示意图

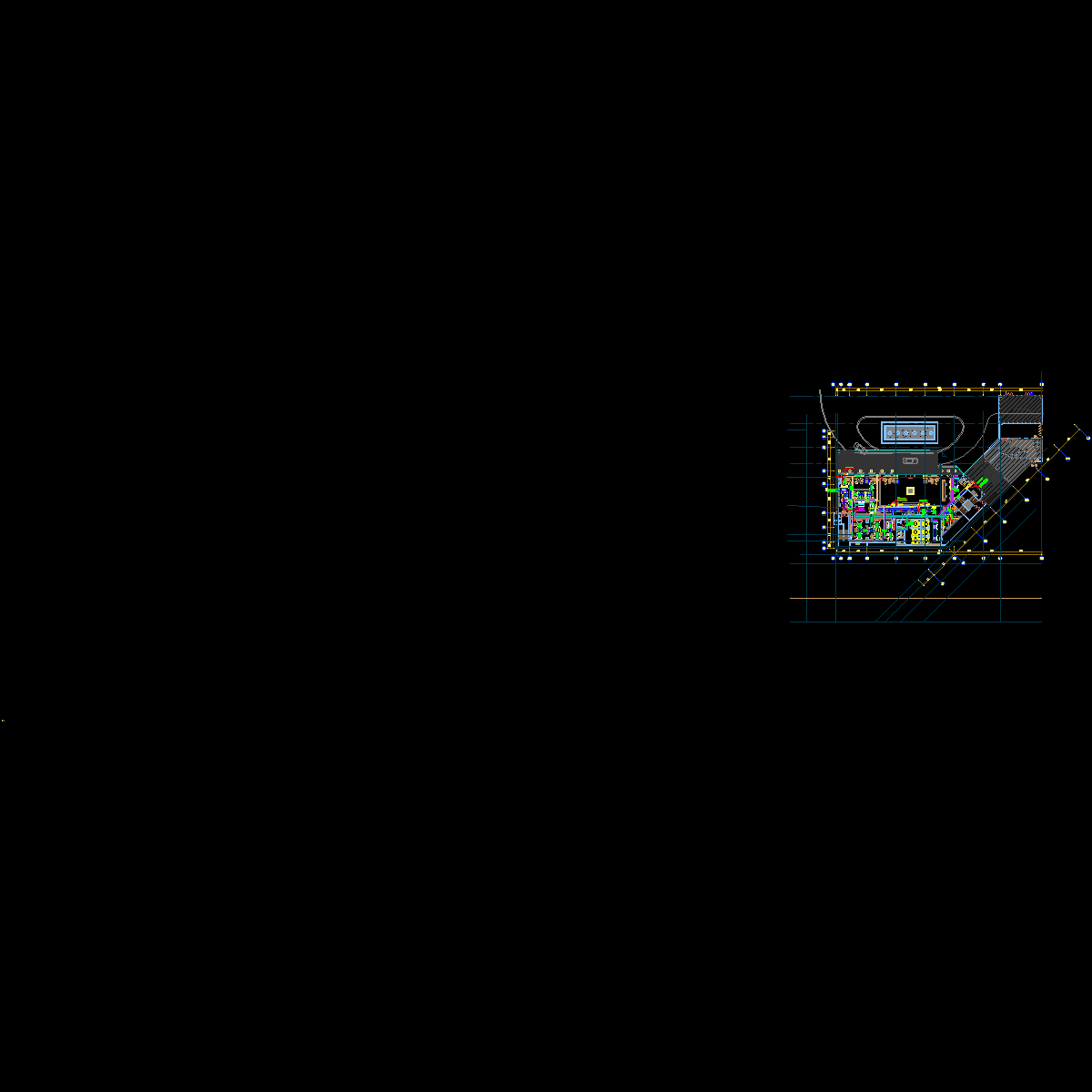

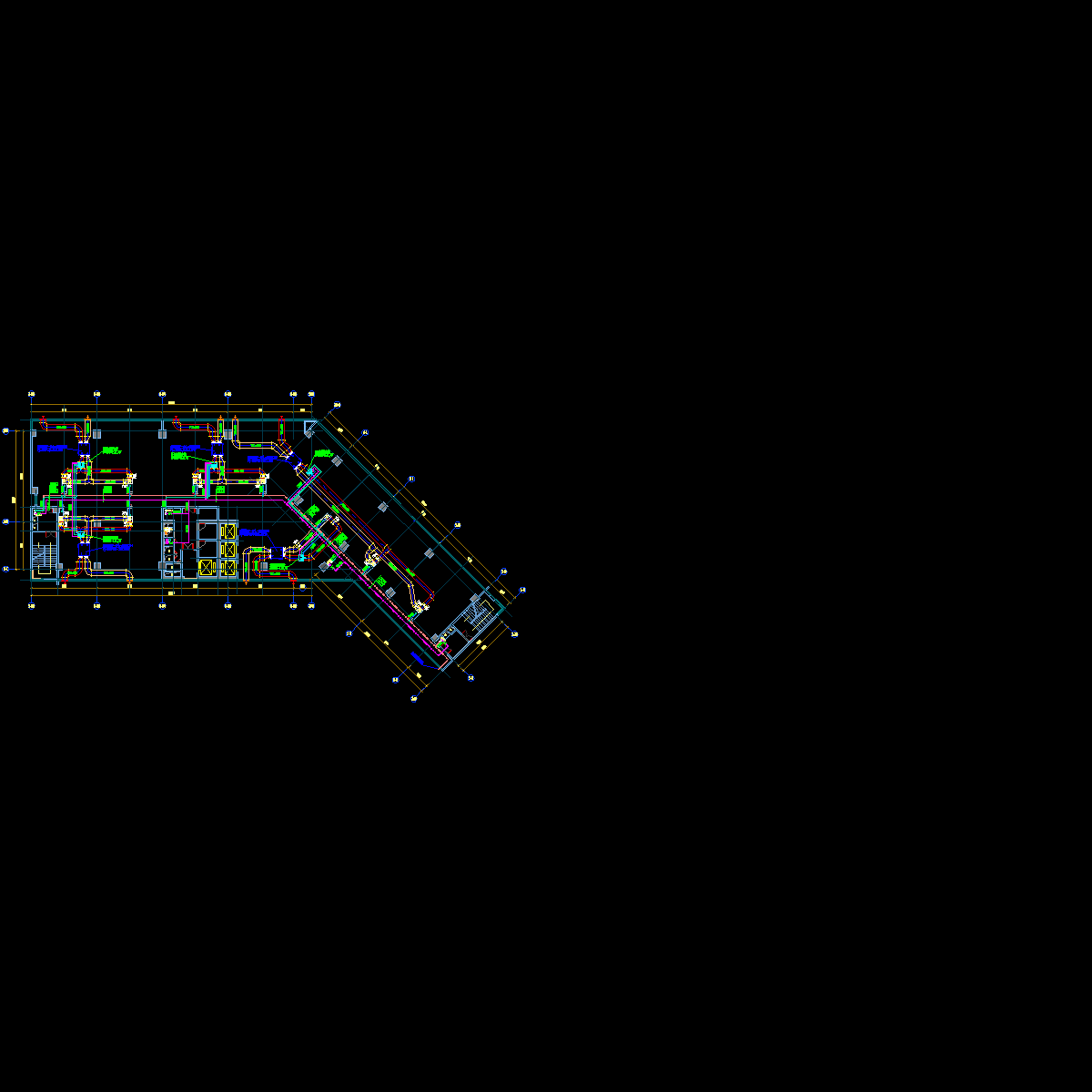

冷冻水管平面图
新排风立管系统图

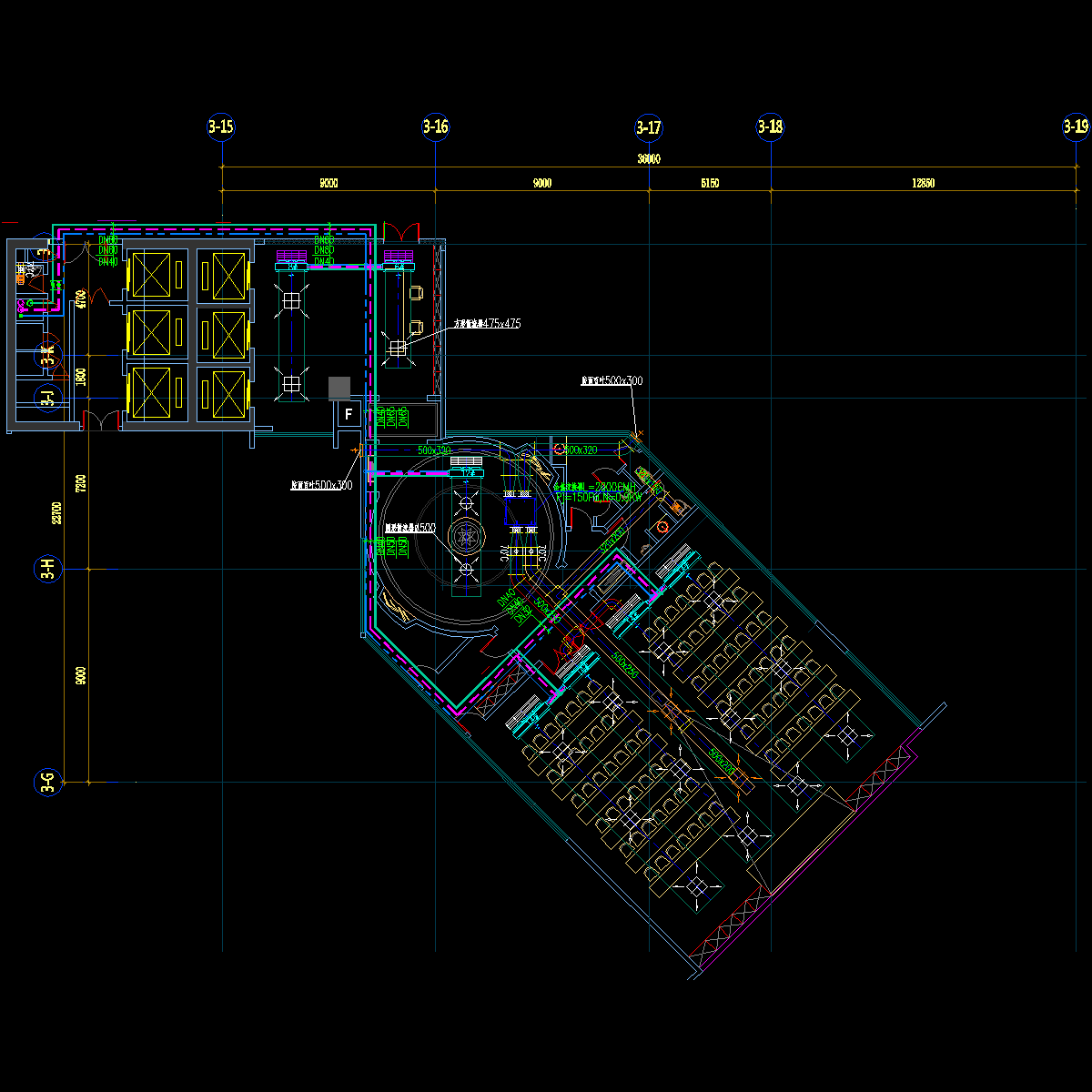

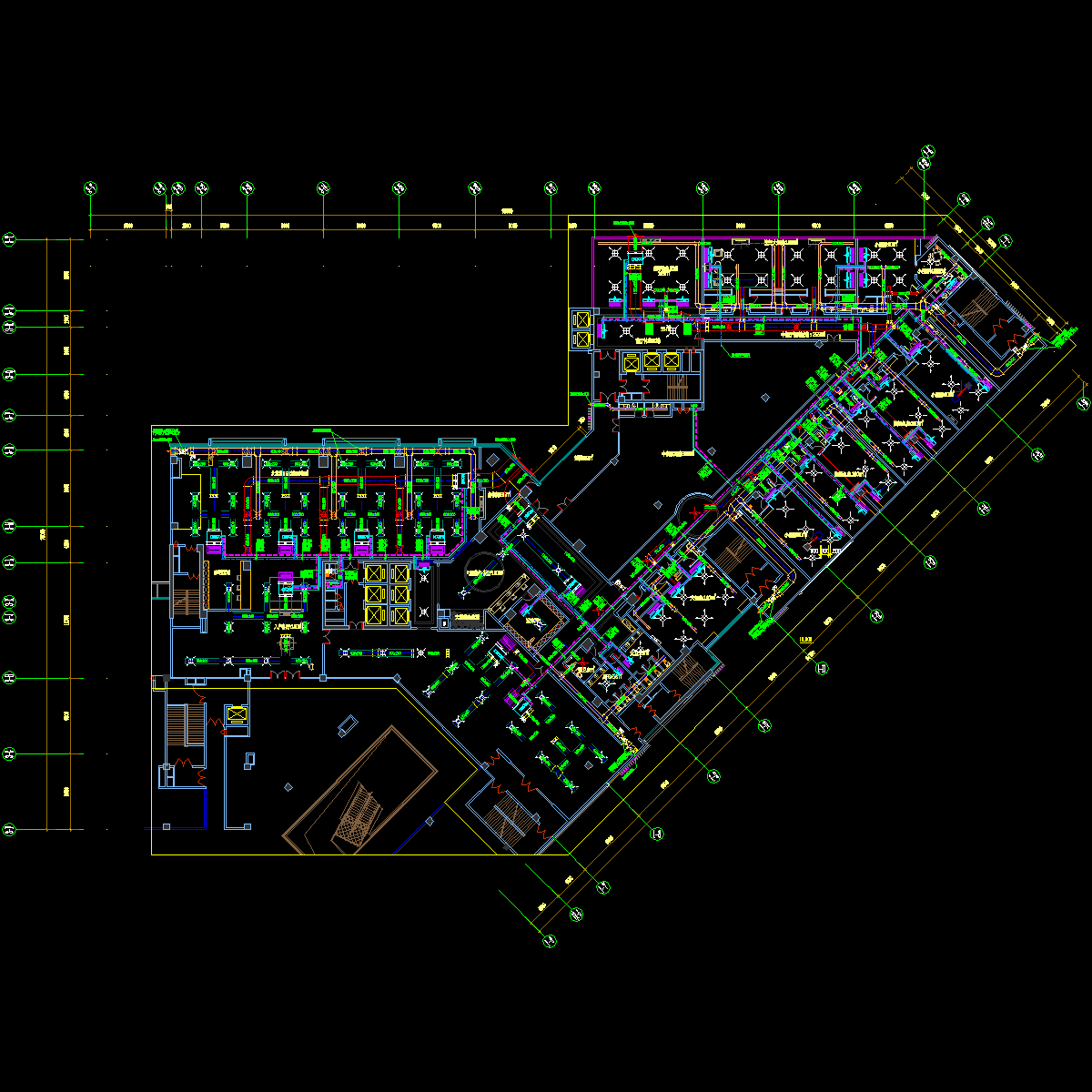

通风空调平面图
