21层行政服务中心空调通风及防排烟系统设计施工CAD图纸(大院设计)(风冷螺杆式热泵)(dwg)

[复制链接]

0

主题

0

帖子

367

积分

超级版主

Rank: 8Rank: 8

积分
367
发表于 2020-7-23 22:20:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度:高层建筑
  • 建筑面积:36898平方米
  • 地上层数:21层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目地址:江苏

附件详情

一、项目概要:

该项目位于江苏省,总建筑面积:36898平方米,其中地上面积:34720平方米,地下建筑面积:2178平方米;地上21层,地下1层,建筑高度89.5米。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图,空调机房详图,冷热源水系统流程图,防排烟原理图等...

二、空调系统:

1.冷热源:风冷螺杆式热泵机组...

2.风系统:采用全空气低速送风系统,风机盘管加新风系统...

3.水系统:采用采用二管制,竖向同程,水平异程系统...

三、通风排烟系统:

1.通风系统:地下层车库设机械排风兼排烟系统,换气次数为6次/时,每个防火分区以不大于2000平方米划分防烟分区;一层变配电室设机械排风系统,自然进风;各层卫生间设机械排风,竖向排至屋顶,屋顶设接力风机;各层走道设一般排风...

2.防排烟系统:防烟楼梯间、合用前室设置独立的正压送风系统,合用前室每层设置一个常闭加压送风口;内走道设机械排烟。设2个排烟竖井,排烟风机布置在屋顶。每个排烟系统排烟量14400m3/h,其他各房间自然排烟。可开启外窗面积不小于该场所建筑面积的2%,地下车库设排烟、排风合用系统。机械防排烟系统与平时系统合用时,必须满足15秒内完成自动切换...


二层空调通风平面图

三层空调通风平面图

五-七层空调通风平面图

五-七层空调通风平面图

五-七层空调通风平面图

八层空调通风平面图

八层空调通风平面图

八层空调通风平面图

地下层空调通风平面图

地下层空调通风平面图

地下层空调通风平面图

设备层空调通风平面图

设备层空调通风平面图

设备层空调通风平面图

四层空调通风平面图

暖通-行政综合服务中心20090928.dwg
暖通-行政综合服务中心20090928.dwg

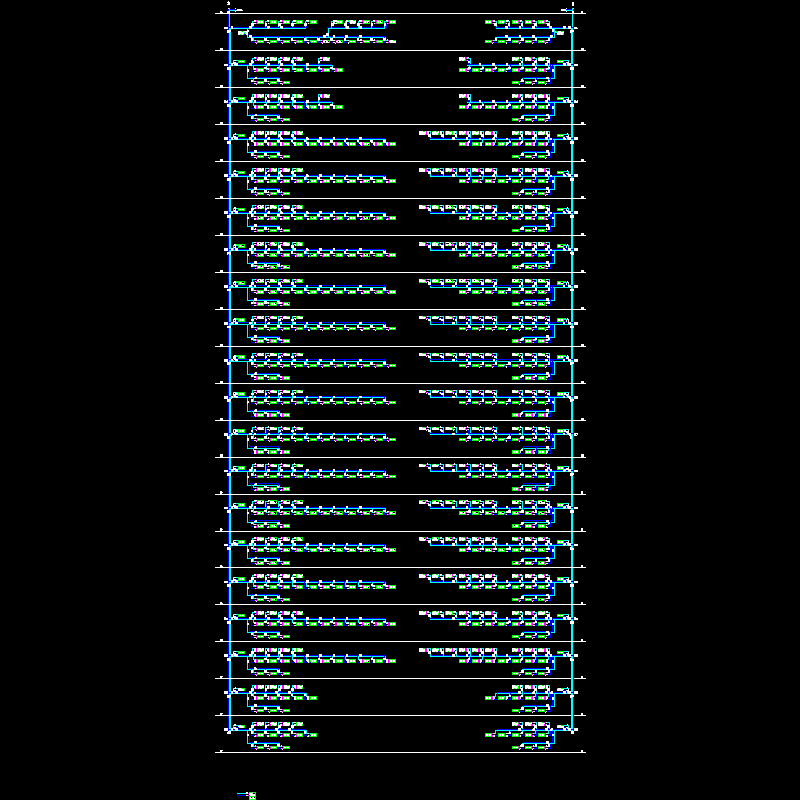

暖通-行政综合服务中心空调末端水系统流程图.dwg
暖通-行政综合服务中心空调末端水系统流程图.dwg
暖通-行政综合服务中心目录及图例.dwg
暖通-行政综合服务中心目录及图例.dwg
暖通-行政综合服务中心设备表.dwg
暖通-行政综合服务中心设备表.dwg

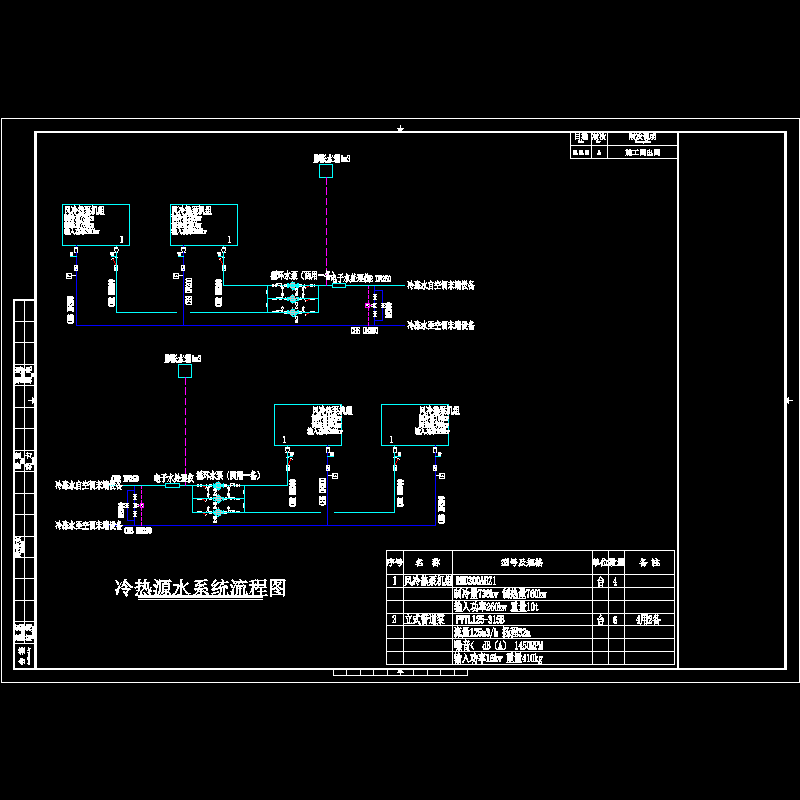

行政综合服务中心-冷热源系统流程图.dwg
行政综合服务中心-冷热源系统流程图.dwg

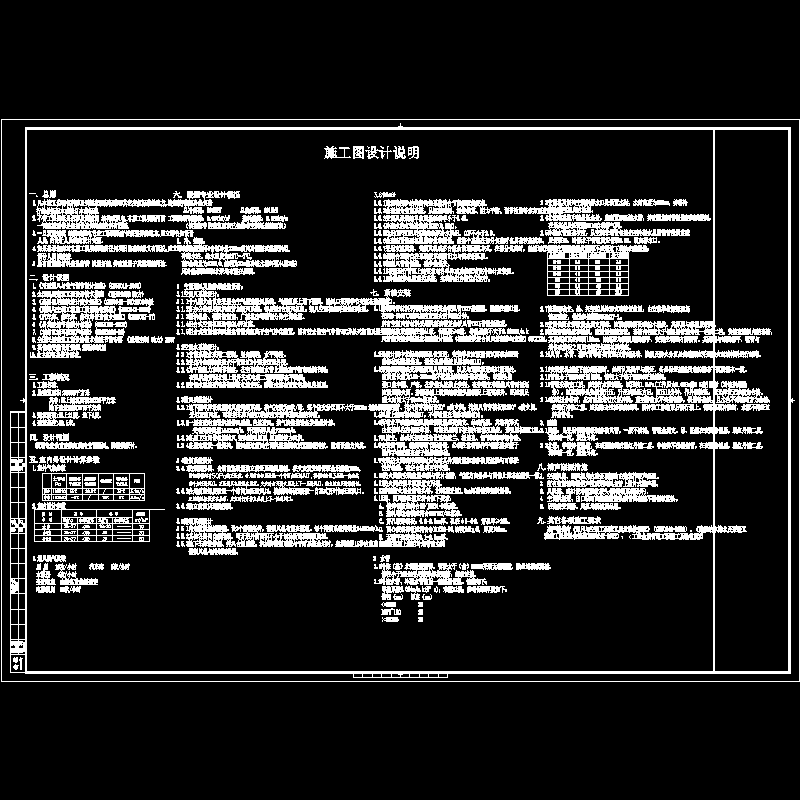

行政综合服务中心-设计施工说明.dwg
行政综合服务中心-设计施工说明.dwg
行政综合服务中心-消防原理图.dwg
行政综合服务中心-消防原理图.dwg

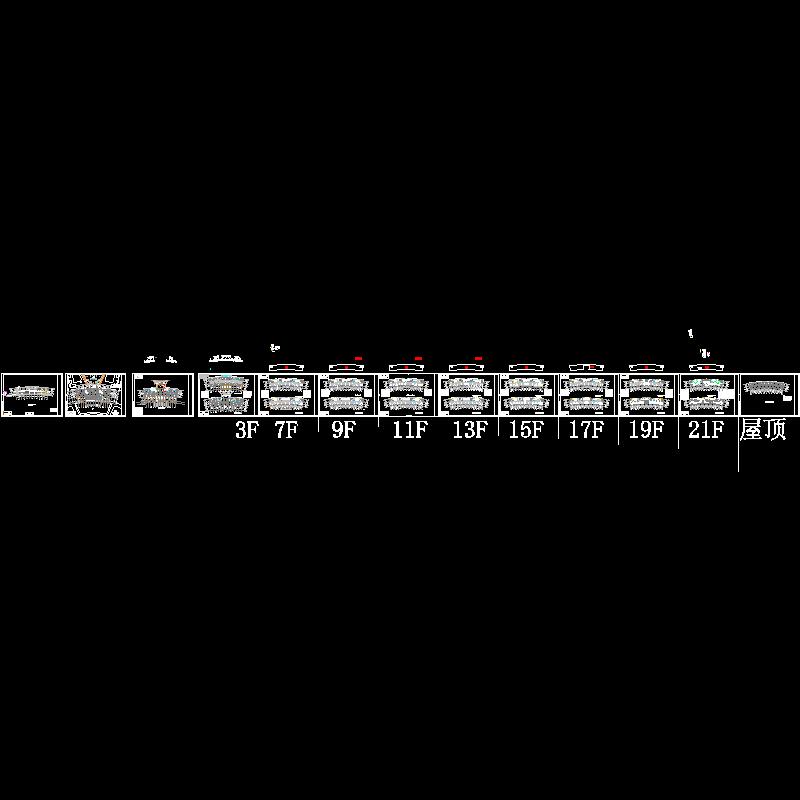

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
