一份知名图书科技楼电气设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2020-2-19 23:22:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:科研,文化,其他
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:49张
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C,TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:出入口控制系统,其它

附件详情

  • 1、电气设计说明
  • 2、火灾报警系统图
  • 3、低压配电干线系统图
  • 4、 配电箱系统
  • 5、 照明平面图
  • 6、电力平面图
  • 7、基础接地平面图
  • 8、 防雷平面图
  • 9、总配电间详图
  • 10、火灾报警平面图

附件详情

该附件是知名图书科技楼全套电气施工图纸,共49张。
项目概要:该项目供电负荷等级为二级负荷. 电源采用三路低压电源供电, 两路引自运动区总配变电站(一路供照明用电,一路供电力和空调用电),另一路引自教学区变电所(供二级负荷用电),分别以电缆直接埋地引入本大楼总配电室的进线柜, 本单体与总体分界点为进线电缆的电缆头. 重要负荷电源由教学区变电所提供的一路电源作为备用电源。
设计范围:火灾报警系统设计,保安措施,防雷接地等。
......
共49张。

电力平面图

基础接地平面图

低压配电箱系统图

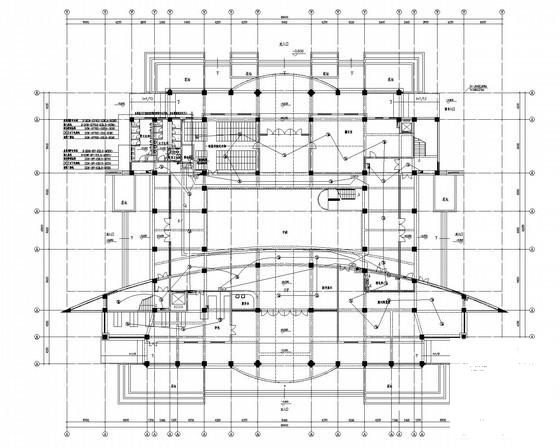

图书科技楼 - 1
第 1 张图

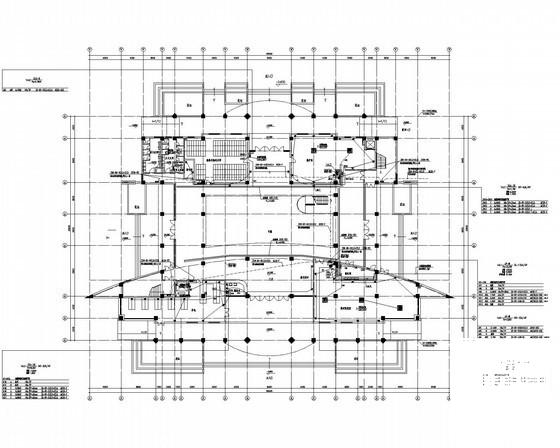

图书科技楼 - 2
第 2 张图

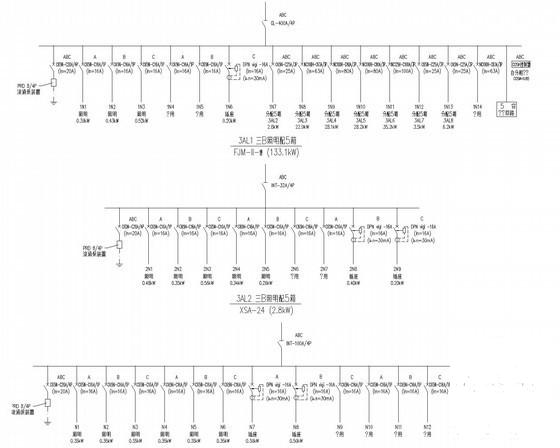

图书科技楼 - 3
第 3 张图

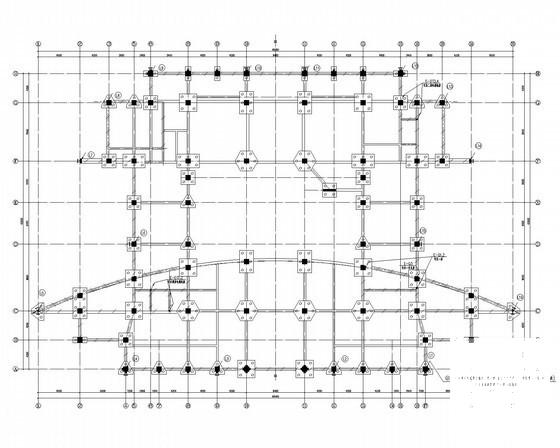

图书科技楼 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 23:22:54上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edecde02wds0fcf0cc1.rar

4.83 MB

下载  售价: 100 积分    赚积分
