一份4层文化科技园办公楼给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3149平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 消火栓用水量室内(L/S)：15
• 项目所在地：河北

附件详情

• 给排水专业目录
• 给水排水设计说明
• 一层给排水及消防平面图
• 二层给排水及消防平面图
• 三层给排水及消防平面图
• 四层给排水及消防平面图
• 一~三层公共卫生间给排水大样图及给支管详图
• 消防系统 图
• 给排水系统图

附件详情

项目概要：该项目为文化科技园办公楼，总建筑设计面积：3149.66平方米，占地283.27平方米。建筑层数： 地上局部四层，建筑高度15.150米（室外地面至屋檐檐口）。 结构类型：框架结构。建筑类别：三类 设计合理使用年限为50年，耐火等级：地上建筑二级。抗震设防等级：7度；防水等级：屋面II级
设计范围：该项目设有生活给水系统、排水系统、消火栓系统、灭火器配置系统。
，共计8张图纸

四层给排水及消防平面图

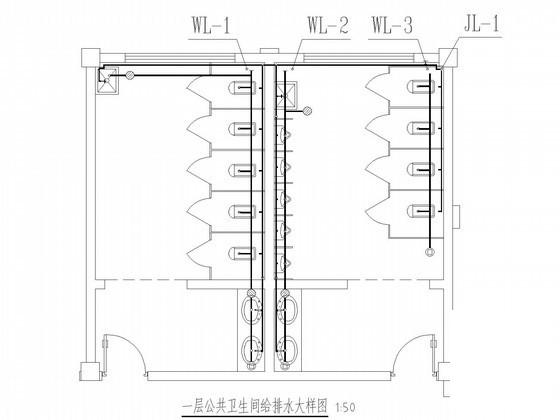

一层公共卫生间给排水大样图

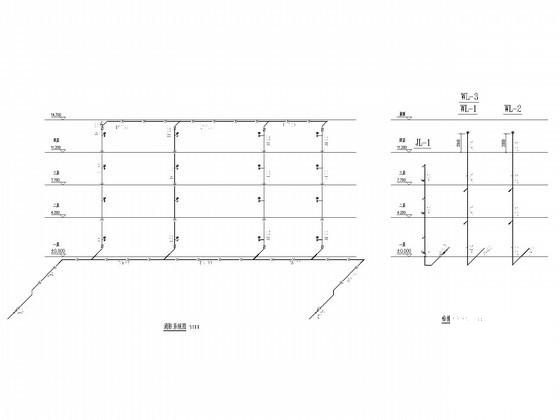

消防及给排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
