[CAD]大型文化中心空调通风及防排烟系统设计施工大样图（大院出品人防设计）(压缩式冷水机组).dwg

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育,科研,娱乐,文化
• 建筑高度：多层建筑
• 建筑面积：47176平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,人防
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 水系统：双管制,同程式,异程式
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：

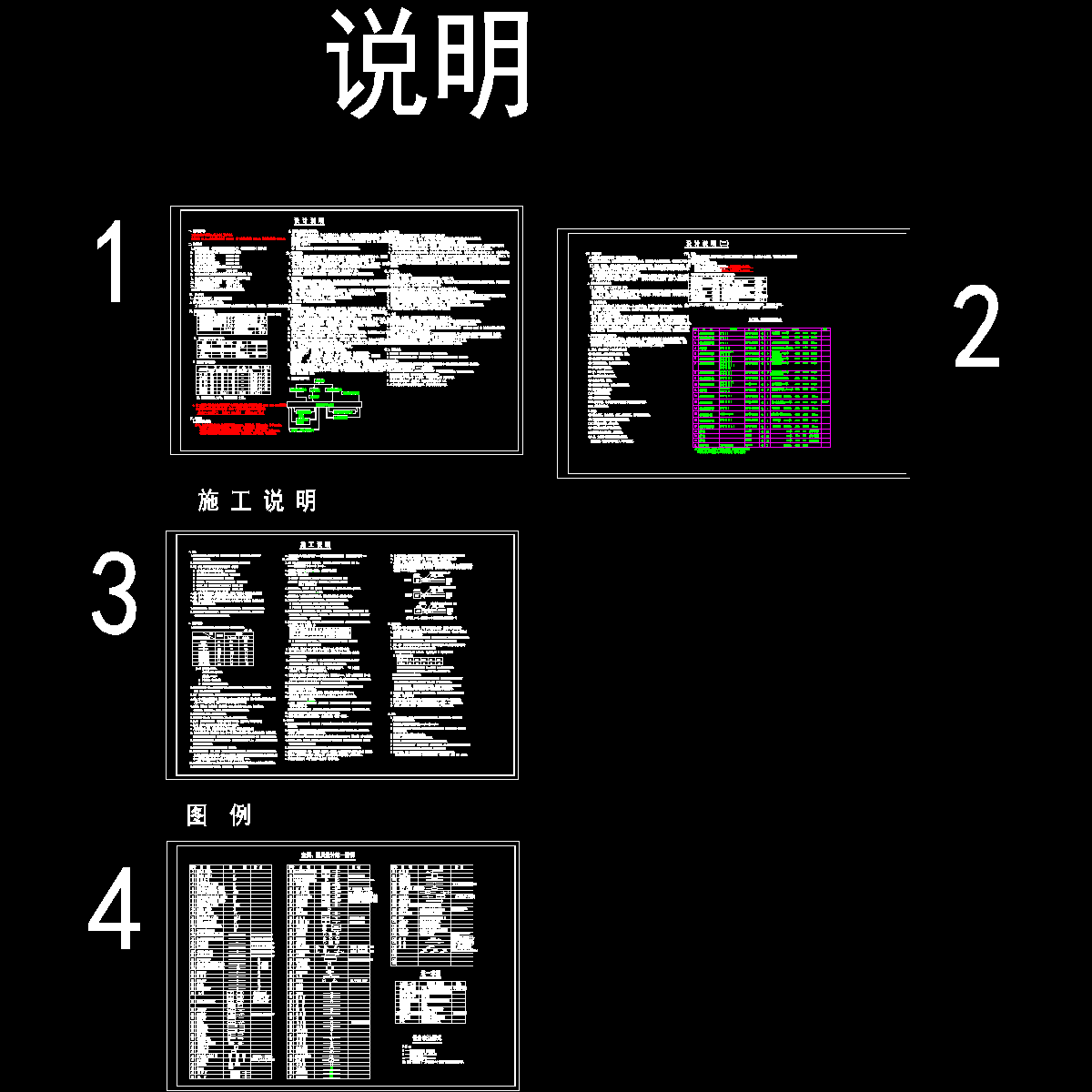

该项目是一个大型文化教育科研中心建筑，地上5层，地下1层，建筑面积47176平米。图纸内容包含设计施工说明，主要设备材料表及图例，人防设计施工说明，战时通风平面图，平时通风平面图，防排烟平面图，空调通风平面图，空调水平面图，机房层通风及空调设备布置平面图，空调系统设备表，地下室通风、 消防系统 主要设备表，热泵系统系统图、材料表，空调水系统图，排烟系统图，空调机房大样图等...

二、空调系统：

1.冷热源：采用螺杆式风冷热泵机组...

2.风系统：采用风机盘管加新风系统，全空气系统，分体空调...

3.水系统：冷水系统：空调水系统采用两管制 ;空调冷热水立管为异程式系统。妇女儿童活动中心、档案馆空调冷热水横管为同程式系统，科技馆为异程式系统。采用屋顶膨胀水箱定压、补水...

三、 通风防排烟 系统：

通风系统：公共厕所等设机械排风系统，排风量按12次/小时计算。空调处理机组及新风机组（PAU、AHU）的空气过滤均采用板式初效过滤器 静电式中效过滤。 卫生间设置机械排风系统，该部分排风经竖向排风井道排至屋面、高空排放。电梯机房设机械排风系统和分体空调，在室外空气温度较高时，排风系统停止运行，由分体空调降温。地下变配电房设置灾后清空排风系统，换气次数12次/h计算机械排风量。自然进风口及排风机出口设 70°C电动防火阀...

防排烟系统：1、汽车库设机械排烟系统，排烟系统与平时通风系统合用，排烟量按6次/时换气次数计算。地下车库发生火灾时，自动或手动开启所有排烟风机排烟，满足不了自然进风的防火分区设机械补风系统，补风量不小于排烟量的50%。当排烟风机前280℃排烟防火阀关闭时，连锁关闭风机。2、不满足自然排烟的内走道设机械排烟系统，排烟量按最大防烟分区120m/h*m 计算。发生火灾时，电动(或手动)开启此系统的多叶排烟口，连锁排烟风机，进行排烟。地下内走道采用机械补风，补风量不小于排烟量的50%。当排烟风机前的280°C常开排烟防火阀熔断时，输出电讯号，关闭排烟风机...

二层空调水平面图

负一层平时通风平面图

一层空调通风平面图

一层空调水平面图

三层空调通风平面图

三层空调水平面图

负一层战时通风平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
