多层娱乐餐饮综合楼空调通风及防排烟系统设计CAD施工大样图（人防大院设计）(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：娱乐,餐饮
• 建筑高度：多层建筑
• 建筑面积：43100平方米
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源,人防
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：河北

附件详情

一、项目概要：

该项目是一个多层娱乐餐饮综合楼建筑，地上6层，地下1层，建筑面积约43100平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调,通风平面图，空调配管平面图，人防设计与施工说明，通风设计与施工说明，地下一层平时通风平面图，地下一层战时通风平面图，风机房大样图等...

二、空调系统：多联机系统...

三、 通风防排烟 系统：

通风系统：
1. 三、四层洗浴区域设机械排风系统,排风量为6次/h.
2. 四、五、六层雅间设机械排风系统,排风量为6次/h.
3. 五、六层餐饮大厅设机械排风、排烟系统,排风量为6次/h.排烟量为防烟分区面积*60m3/(h*m2).
4. 一~六层大空间区域设机械排烟系统，排烟量为防烟分区面积*60m3/(h*m2).
5. 三层无外窗服务台区域设机械排烟系统,排烟量为防烟分区面积*60m3/(h*m2).
6.一~六层卫生间设机械全面排风系统，排风量为10次/h...

防排烟系统：
1.消防状态下与消防无关的通风 空调设备应关闭.
2.地上火灾时,开启着火防火(烟)分区多叶排烟风口手动或自动打开,联锁开启排烟风机,当温度达280°C时多叶排烟口熔断关闭,联锁排烟风机关闭...

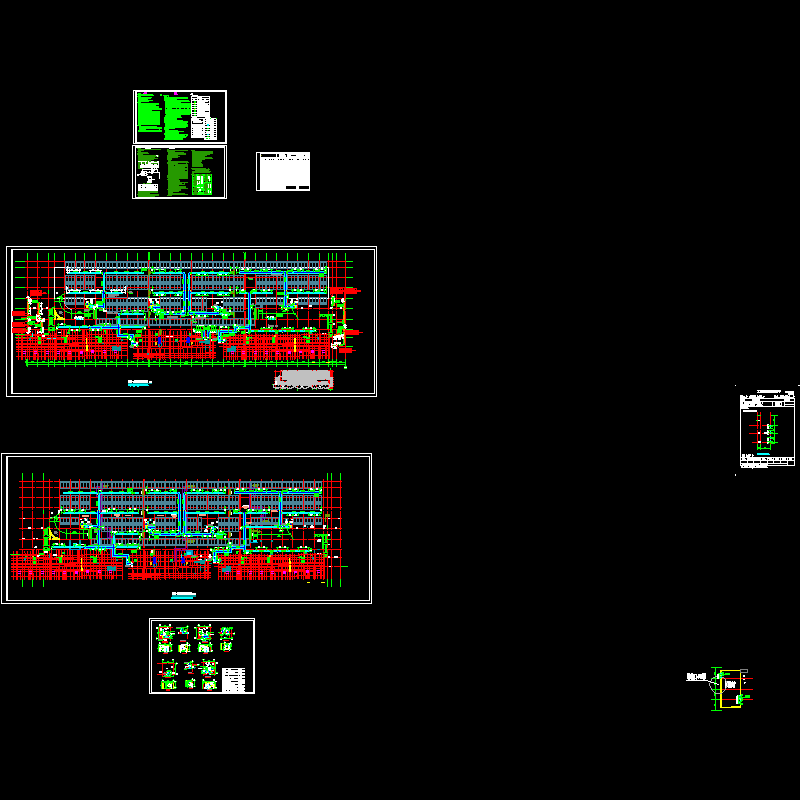

一层空调配管平面图（一）
