大型人防工程空调通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风

附件详情

一、项目概要:

该项目是一个大型人防工程,人防面积16245平米。图纸内容包含设计施工说明,主要设备材料表及图例,通风排烟平面图,风口详图,通风系统原理图等...

二、通风系统:

1.平时:机械或自然进风,机械排风,辅助局部除湿;火灾时,机械或自然补风、机械排烟。
2.所有地下室封闭楼梯间采用自然防烟。
3.战时:清洁式、滤毒式、隔绝式通风。

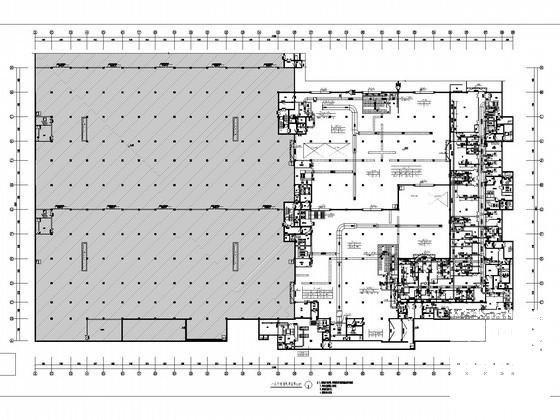

一区战时通风平面图

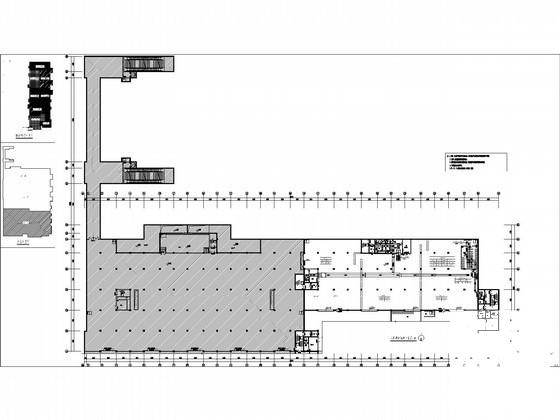

三区战时通风、排烟平面图

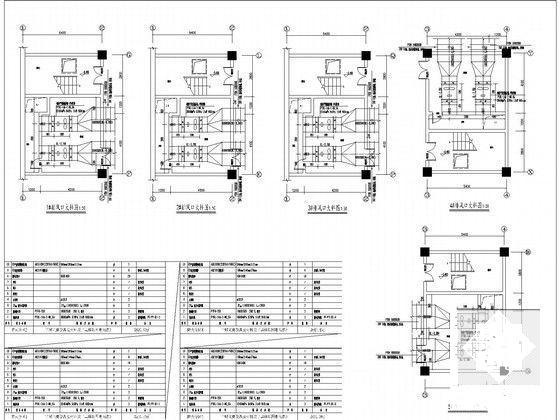

排风口大样图

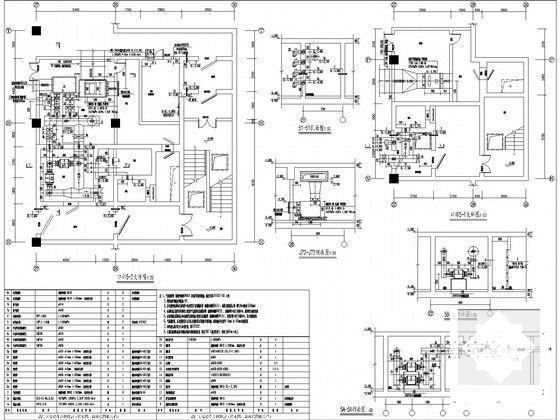

排风口大样图(二)

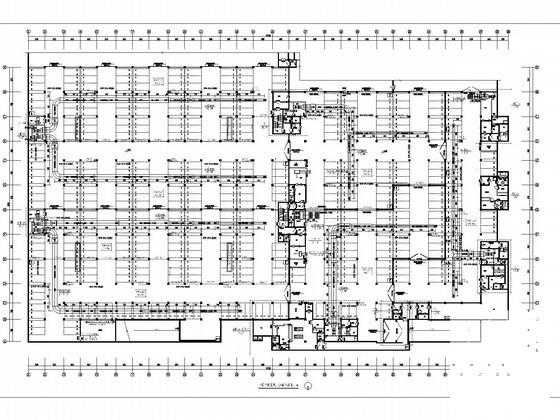

三区平时通风、排烟平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 通风工程防排烟 - 1
    通风工程防排烟 - 1
  • 通风工程防排烟 - 2
    通风工程防排烟 - 2
  • 通风工程防排烟 - 3
    通风工程防排烟 - 3
  • 通风工程防排烟 - 4
    通风工程防排烟 - 4
  • 通风工程防排烟 - 5
    通风工程防排烟 - 5
  • 通风工程防排烟 - 6
    通风工程防排烟 - 6
以上是部分截图,请下载附件后查看完整高清内容
