扶壁式挡土墙施工方案大样图设计CAD附计算书,构造图

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

资料扶壁式挡土墙施工图设计，共4张CAD图纸，附计算书9页。。同类设计可参考。

项目概要

设计汽车荷载：城-A级。墙身总高: 9.000(m)，墙宽: 0.550(m)，墙趾悬挑长DL: 1.550(m)，墙踵悬挑长DL1: 5.100(m)，底板高DH: 0.550(m)，墙趾端部高DH0: 0.400(m)，扶肋间距: 4.500(m)，扶肋厚: 0.600(m)，扶壁两端墙面板悬挑长度: 1.599(m)，钢筋合力点到外皮距离: 50(mm)，墙趾埋深: 1.500(m)受力钢筋的混凝土保护层厚度：40mm。墙板中分布筋的保护层厚度不得小于15mm。挡土墙基底摩擦系数0.4.由于挡土墙基础位于回填土上，对基底下1.5m范围内土层采用级配碎石进行换填处理。C30混凝土。HRB400钢筋。

内容目录

设计说明

扶壁式路肩挡墙一般断面

扶壁式路肩挡墙平面构造

扶壁式路肩挡墙尺寸

扶壁式挡土墙钢筋构造图

扶壁式挡土墙肋板钢筋构造图

钢筋规格表

挡墙钢筋数量表（H=7m）

挡墙钢筋数量表（H=8m）

挡墙钢筋数量表（H=9m）

仿青石饰面大样图

9m高扶壁式挡墙计算9页WORD

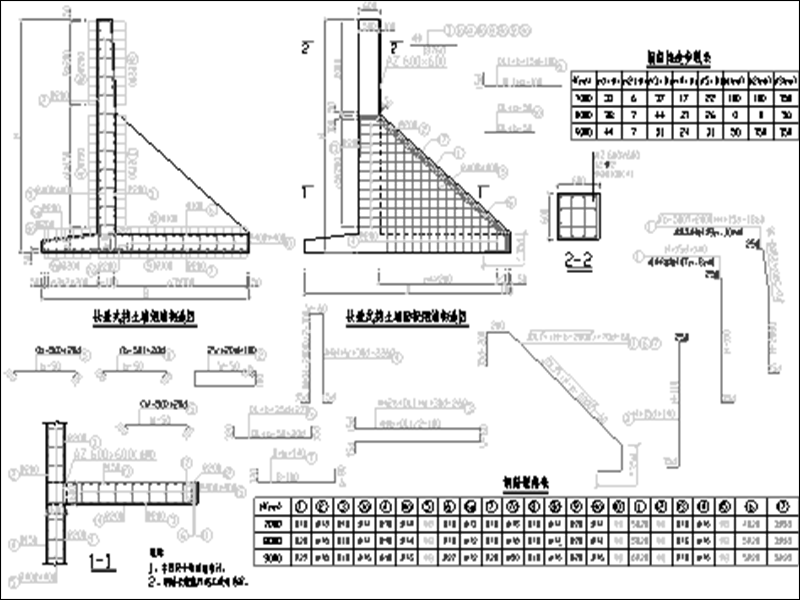

扶壁式挡土墙设计

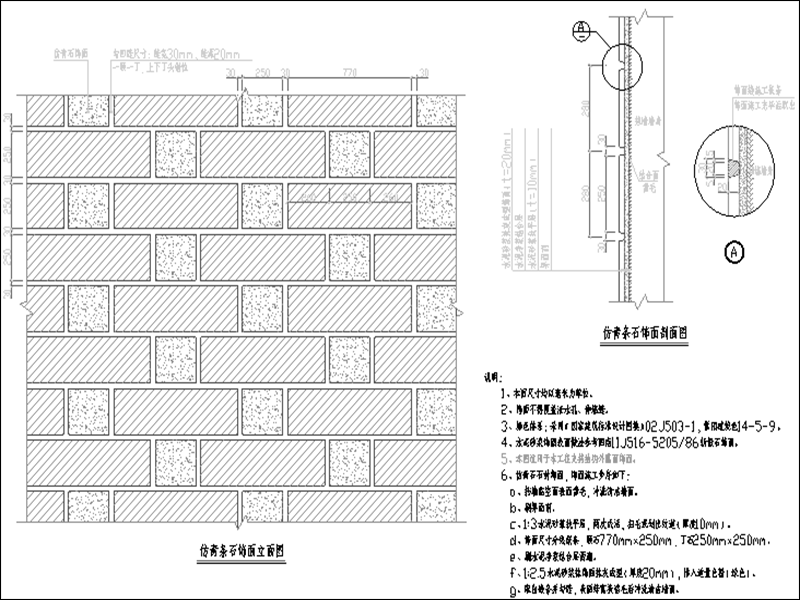

仿青石饰面大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
