基坑开挖深度6.3米，采用排桩加角撑支护体系，围护桩有Φ600@1600双排桩、Φ700@1000单排桩两种形式，设双Φ700@900双轴深层搅拌桩止水帷幕。

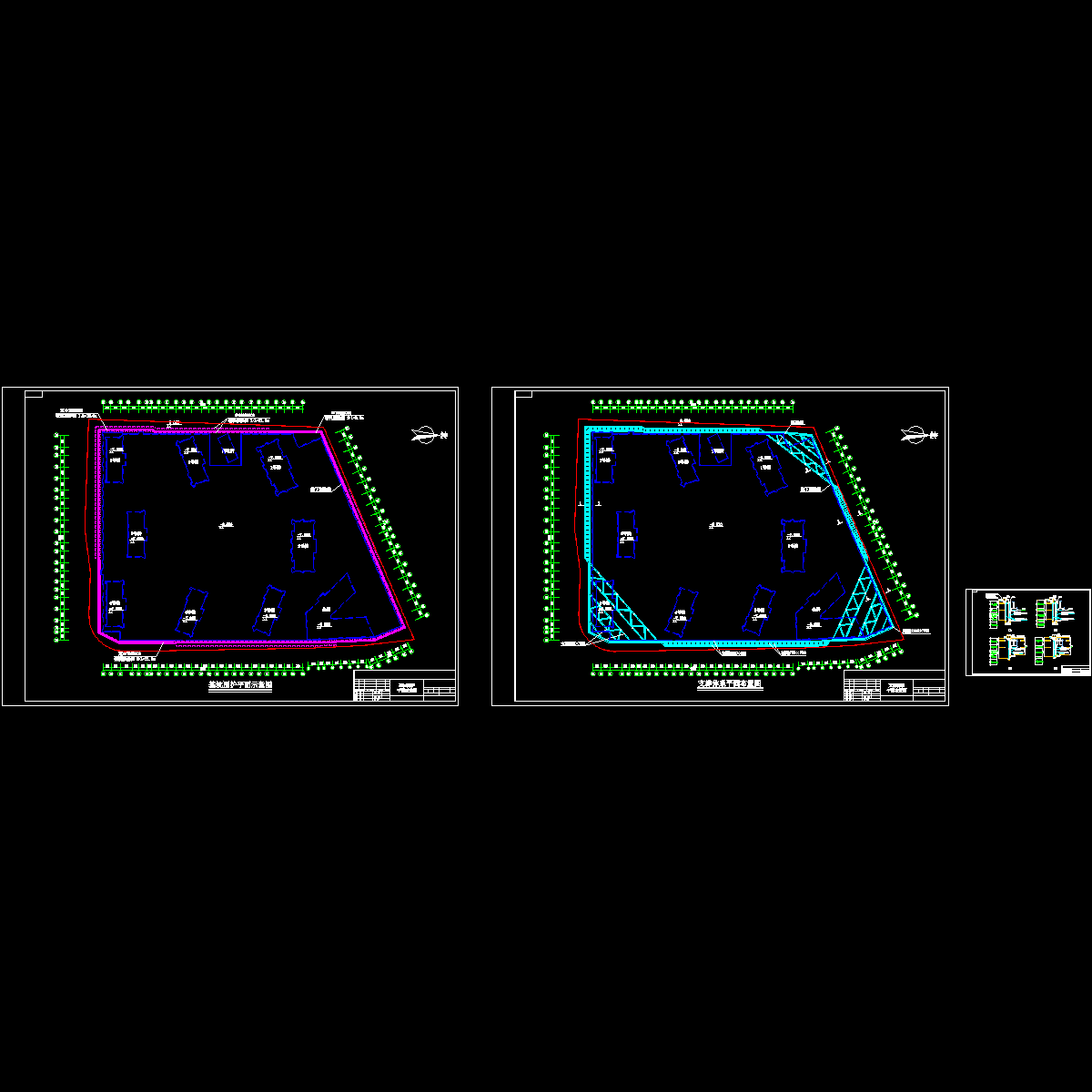

含：基坑围护平面示意图、支撑体系平面布置图、基坑支护剖面图
3张。

双排桩支护剖面

排桩角撑

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.16 MB
