建筑类别:娱乐餐饮
-
设计内容:给排水,消火栓,自动喷水
附件详情
位于水面以上,消防水来自河水,排水在河面以上排出,建筑为对称的扇形。
(二).设计范围:1.该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。(三).管道系统:该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。

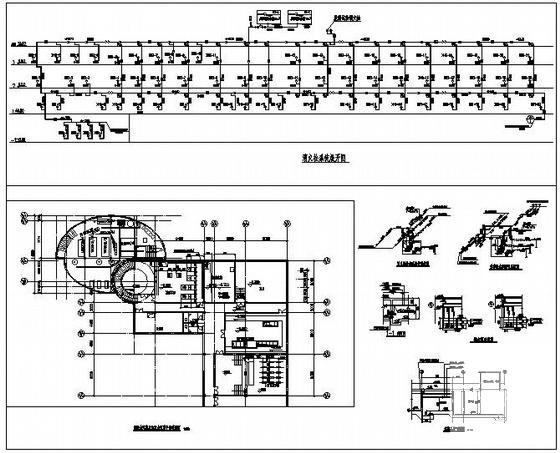

第 1 张图

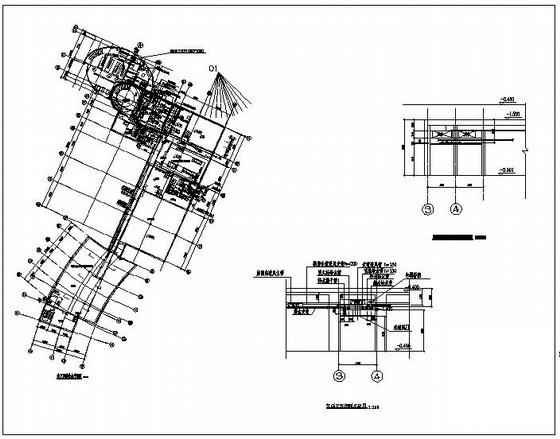

第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
