一份11层工业园区厂房建筑群给排水消防CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3933.5平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：泵房,卫生间
• 项目所在地：安徽

附件详情

• 给排水设计总说明

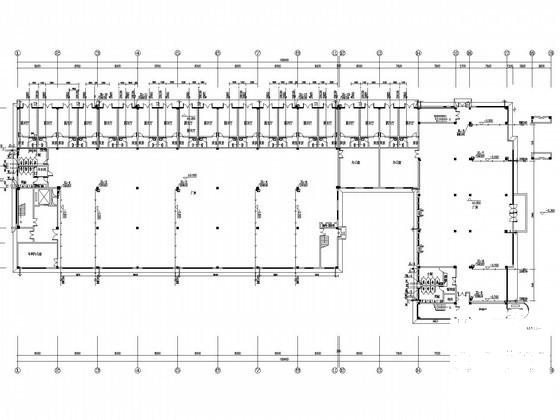

• 给排水及消防平面图
• 排水系统原理图
• 消火栓系统原理图
• 卫生间给排水详图
• 泵房详图

附件详情

该项目为多层厂房建筑，火灾危险性为丁类，耐火等级二级，一层建筑面积3933.5平方米，建筑高度36.75米。设计范围：建筑红线内的生活给排水、消火栓等管道系统。
，共58张。

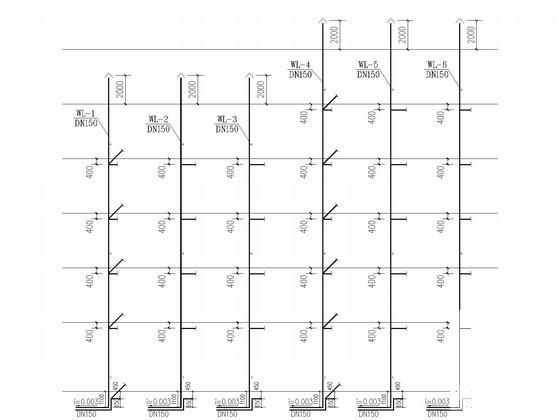

排水系统原理图

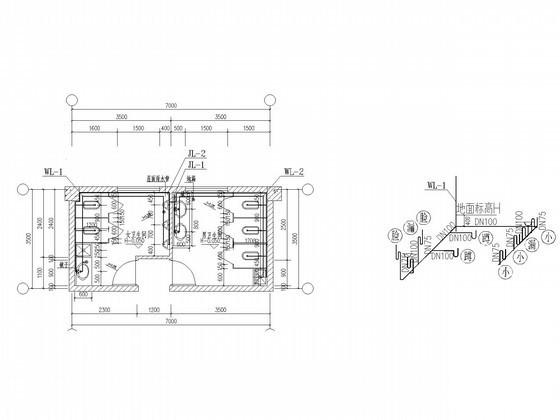

卫生间系统大样图

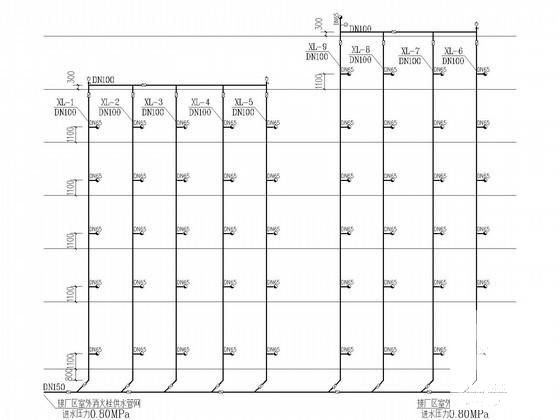

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
