一套变配电房七氟丙烷气体设计dwg格式CAD图纸(自动灭火系统)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为七氟丙烷自动灭火系统,保护对象为:高压配电室、变压器室、低压配电室、主控室共四个防护区.设一套组合分配灭火系统设备。 　　 该资料为全淹没有管网组合分配系统,充装压力为4.2MPa(表压). 　　 图纸内容包括：1.七氟丙烷系统设计说明、材料清单 2.七氟丙烷系统管道布置平面图 3.七氟丙烷系统管道系统图 4.七氟丙烷系统报警布置系统图 5.七氟丙烷系统报警

第 1 张图

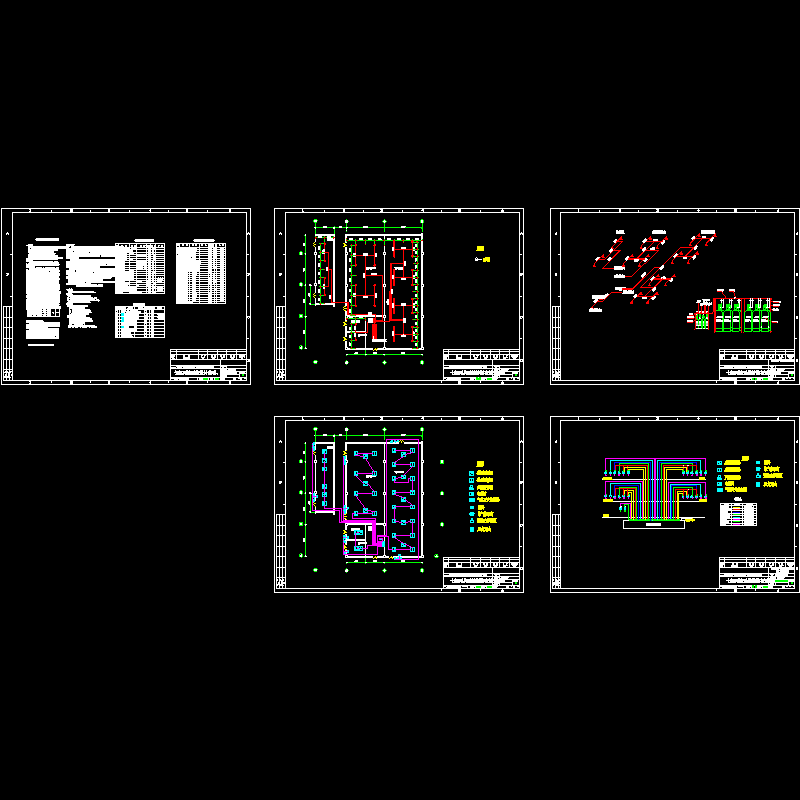

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
