中低层通信办公楼多联机空调及通风排烟设计施工CAD图纸

[复制链接]

0

主题

0

帖子

738

积分

超级版主

Rank: 8Rank: 8

积分
738
发表于 2021-3-24 20:58:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:9020.24平方米
  • 地上层数:10层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目地址:江西

附件详情

  • 设计施工说明
  • 主要设备性能参数
  • 地下一层车库通风平面图
  • 主楼空调通风平面图
  • 附楼空调通风平面图
  • 附楼1~4层多联机空调系统图
  • .......

附件详情

一、项目概要:
该项目地上部分分为主楼与附楼,主楼共地上十层,附楼共地上四层;地下共一层,为汽车库与设备用房......
二、空调系统:
主楼地上建筑面积为9020.24m2,总冷负荷约为1050KW,建筑面积冷指标为115W/m2;总热负荷约为850KW,建筑面积热指标为94W/m2。附楼地上建筑面积为3334.16m2,总冷负荷约为450KW,建筑面积冷指标为134W/m2;总热负荷约为350KW,建筑面积热指标为104W/m2,采用变制冷剂流量的多联机空调系统.......
三、通风排烟系统:
1.卫生间均设机械排风。
2.本楼地上部分防烟楼梯间、合用前室均靠外墙,采用自然排烟的形式。
3.地下变电所设独立机械排风系统......

编制于近代年 图纸共26张。

附楼空调通风平面图

空调通风平面图

附楼1~4层多联机空调系统图

空调通风图例

通风平面图

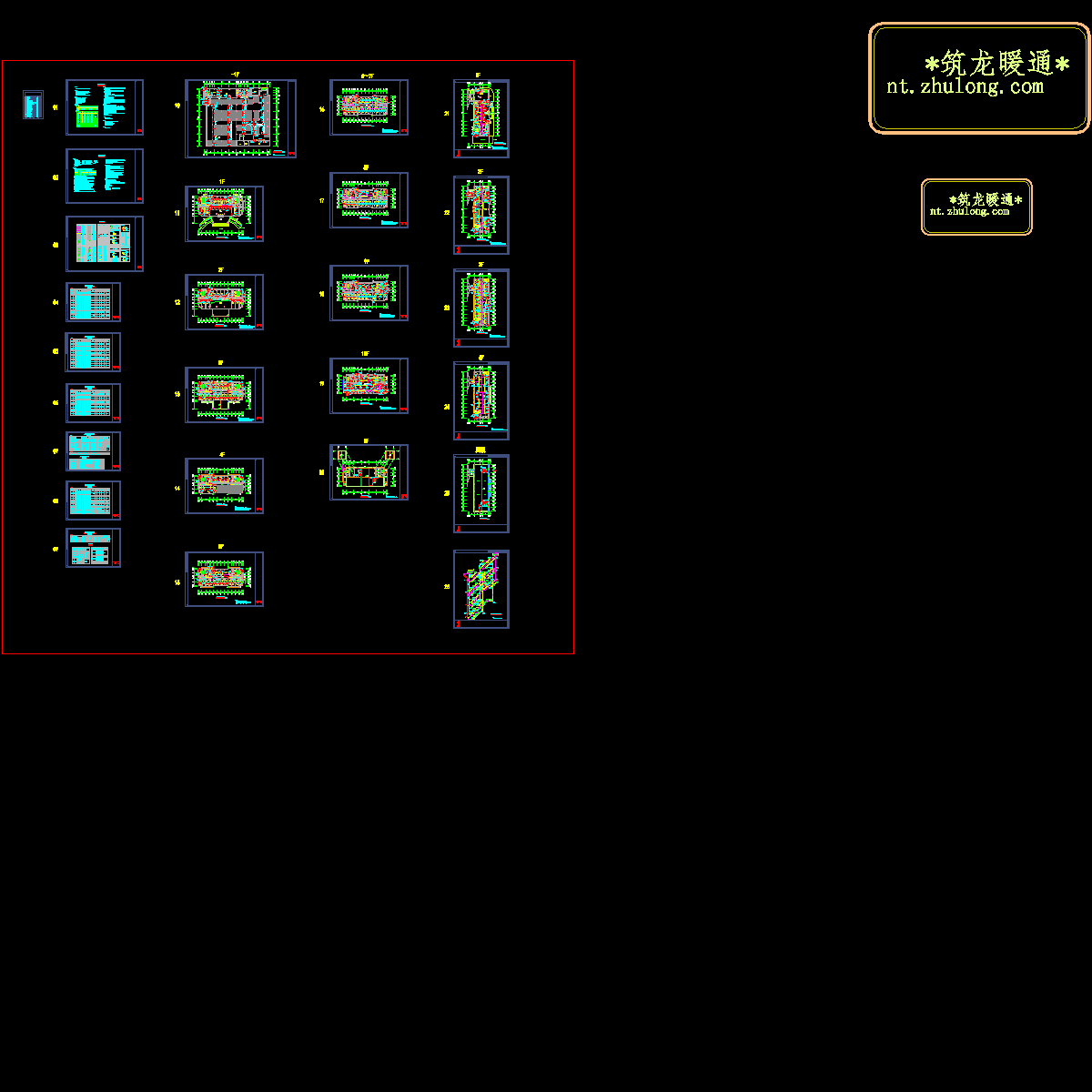

办公楼空调设计图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ede2dw2wccc1ecd02d2.rar

2 MB

下载  售价: 100 积分    赚积分
