中低层办公楼空调系统及通风排烟设计施工CAD图纸

附件详情

一、项目概要：
总建筑面积:12800平方米；建筑层数:地上8层；建筑高度:32.4米......
二、冷热源：

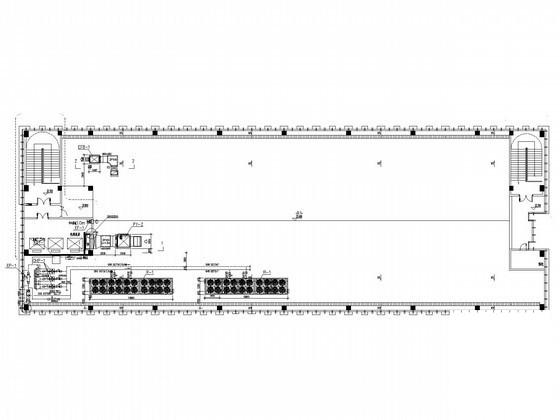

冷热源选用2台制冷量900kw的风冷螺杆式热泵机组，冷冻水进、出水温度为12℃～7℃,配3台流量为125m/h,扬程为32m的冷冻水循环泵(2用1备)......
三、空调系统：

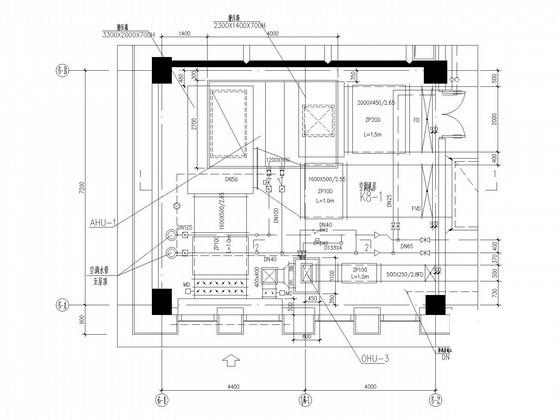

1.大厅采用全空气低速送风系统。气流组织上送下侧回，送风口采用散流器。

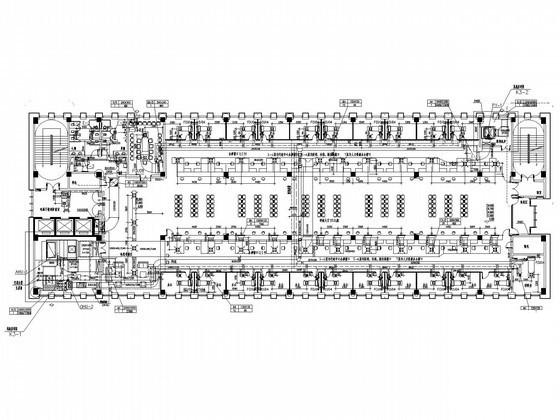

2.各办公室采用风机盘管加新风系统。每层设新风机组。

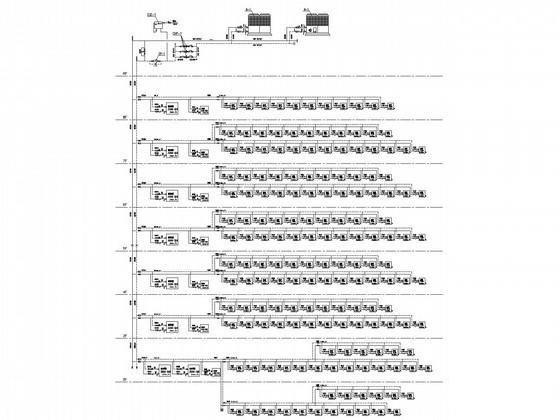

3.空调系统水采用二管制，异程系统......
四、通风排烟系统：
1.防烟楼梯间及其前室、合用前室采用自然排烟方式防烟，前室自然排烟开窗面积不小于2m2。

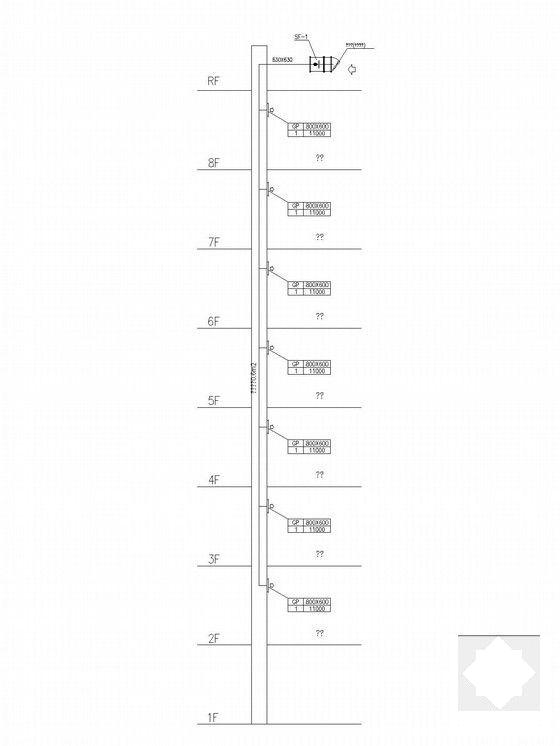

2.各层卫生间设机械排风,竖向排至屋顶,屋顶设接力风机......

图纸共30张。
