一份5层办公楼空调通风及防排烟系统设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑设计面积：10912平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,空气调节器
• 水系统：变流量
• 送风方式：散流器送风
• 项目所在地：湖南

附件详情

• 暖通设计施工说明
• 空调风系统图
• 空调水系统图
• 主要施工设备表
• 空调风系统平面图
• 空调水系统平面图
• ......

附件详情

1.项目概要：该项目为4栋多层建筑，其中1#楼为二层公建，建筑面积2198.96平方米，3#楼为底层架空停车及设备用房，上部五层公建，建筑面积4881.5平方米，2#楼为底层架空停车，上部四层公建，建筑面积2917.36平方米，食堂为二层公建，建筑面积934.33平方米，建筑高度均小于15m......
2.冷、热源：
该资料范围内空调服务建筑面积约1498m2，1#楼一层二层空调系统采用变制冷剂流量多联式空调（热泵）系统。该系统全年运行，按建筑的需求供给冷量、热量；2#楼、3#楼均采用分体壁挂或分体柜式空调......
3.空调风系统：
（1）1#楼室内机采用多联超薄风管式室内机，一层门厅和二层部分房间气流组织为顶送顶回,其它房间均为侧送下回。新风系统采用全热交换新风机组。
（2）3#楼一层门厅和食堂采用分体风管式空调,气流组织形式为顶送顶回......
4.通风、防排烟设计：
（1）架空层配电间设手推式灭火系统，设有机械排风系统，换气次数按15次/时计算。
（2）卫生间、厨房餐厅、加工间、水泵房设有机械排风系统。
（3）楼梯间均为封闭楼梯间，采用自然排烟的方式进行排烟......

图纸共22张

水管系统图

通风平面图

水管平面图

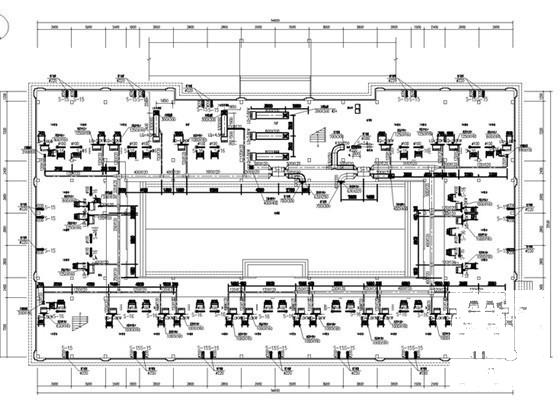

第 1 张图

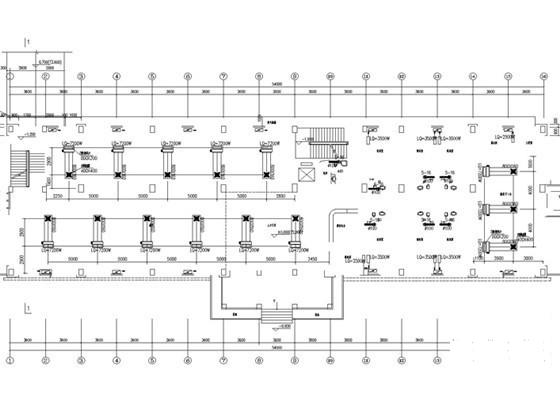

第 2 张图

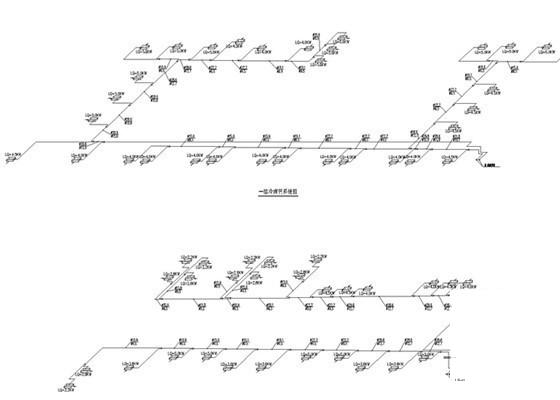

第 3 张图

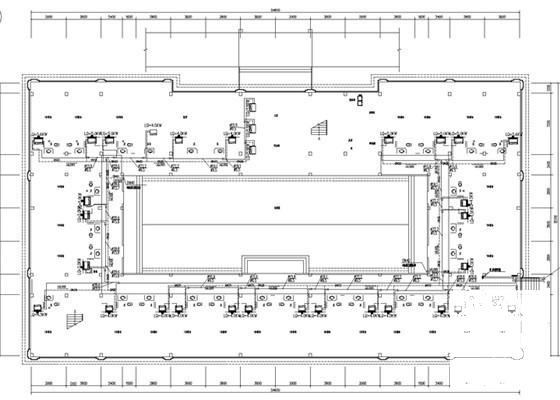

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
