12779平米中低层医院综合楼空调通风及排烟系统施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12779平方米
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统
  • 水系统:双管制,同程式,异程式
  • 送风方式:侧面送风
  • 项目所在地:山东

附件详情

  • 设计说明书
  • 冷冻站空调冷热水管系统流程图
  • 空调风管平面图
  • 空调水管平面图
  • 通风平面图
  • 排烟平面图
  • ......

附件详情

一、项目概要:
工程位于德阳市,地上7层,地下一层。地下室为汽车库及设备房。1-7层为办公区、手术部及各科室病房等,总建筑面积12779m2,高度为28.5m......
二、冷热源:
设计采用冷水螺杆机组+燃气锅炉为大楼提供空调冷、热水......
三、空调系统:
1.房间均采用空气—水系统,即风机盘管加独立新风系统。
2.气流组织形式均为侧送、顶回或顶送、顶回。
3.采用双管制竖向同程、水平异程式系统......
四、通风排烟系统:
1.各机电设备房、卫生间、电梯机房等均设置机械通风系统。
2.地下车库排风量按换气次数6次/时计算。
3.地下汽车库及内走道等不能自然排烟的区域均按规范设置机械排烟系统......

图纸共24张。

空调风管平面图

通风排烟平面图

冷冻站空调冷热水管系统流程图

空调水管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

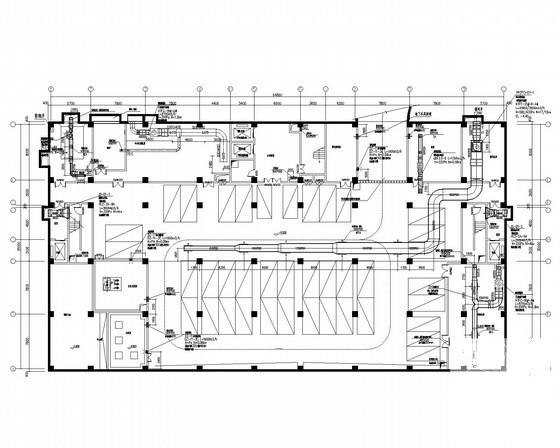

  • 医院综合楼空调 - 1
    医院综合楼空调 - 1

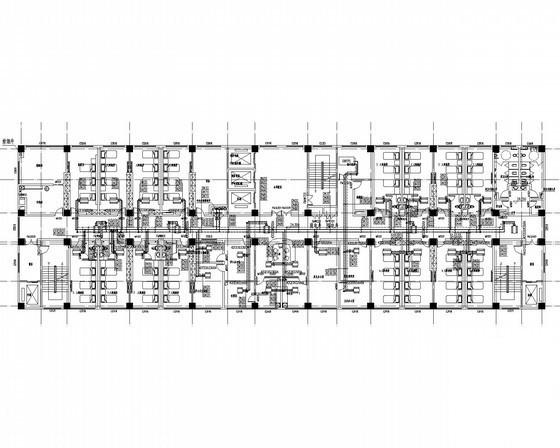

  • 医院综合楼空调 - 2
    医院综合楼空调 - 2

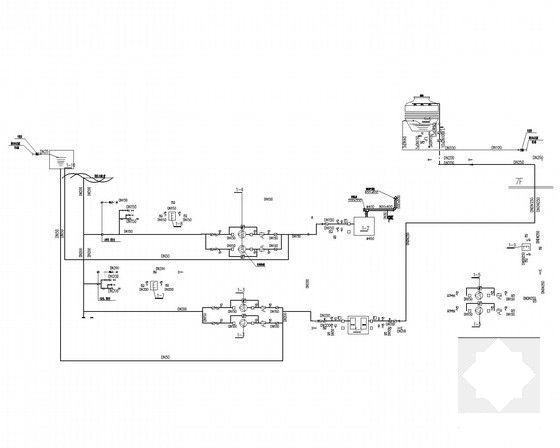

  • 医院综合楼空调 - 3
    医院综合楼空调 - 3

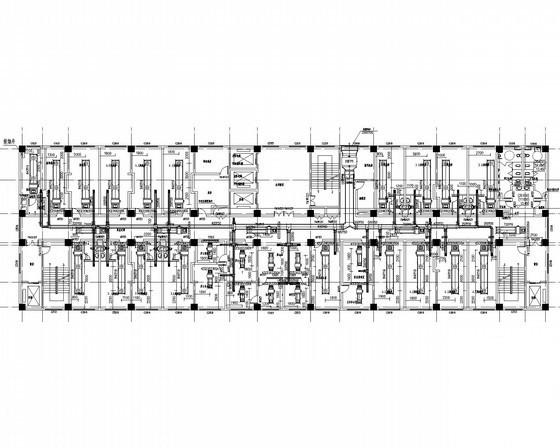

  • 医院综合楼空调 - 4
    医院综合楼空调 - 4

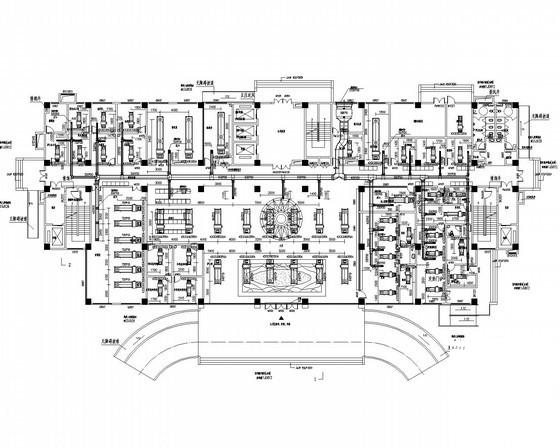

  • 医院综合楼空调 - 5
    医院综合楼空调 - 5
以上是部分截图,请下载附件后查看完整高清内容
