高层住宅小区通风防排烟设计施工CAD大样图

[复制链接]

0

主题

0

帖子

1035

积分

超级版主

Rank: 8Rank: 8

积分
1035
发表于 2021-3-24 20:58:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:26~32层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 节点大样:管道支吊架
  • 项目地址:广东

附件详情

  • 通风设计说明
  • 通风机安装详图
  • 风管安装大样图

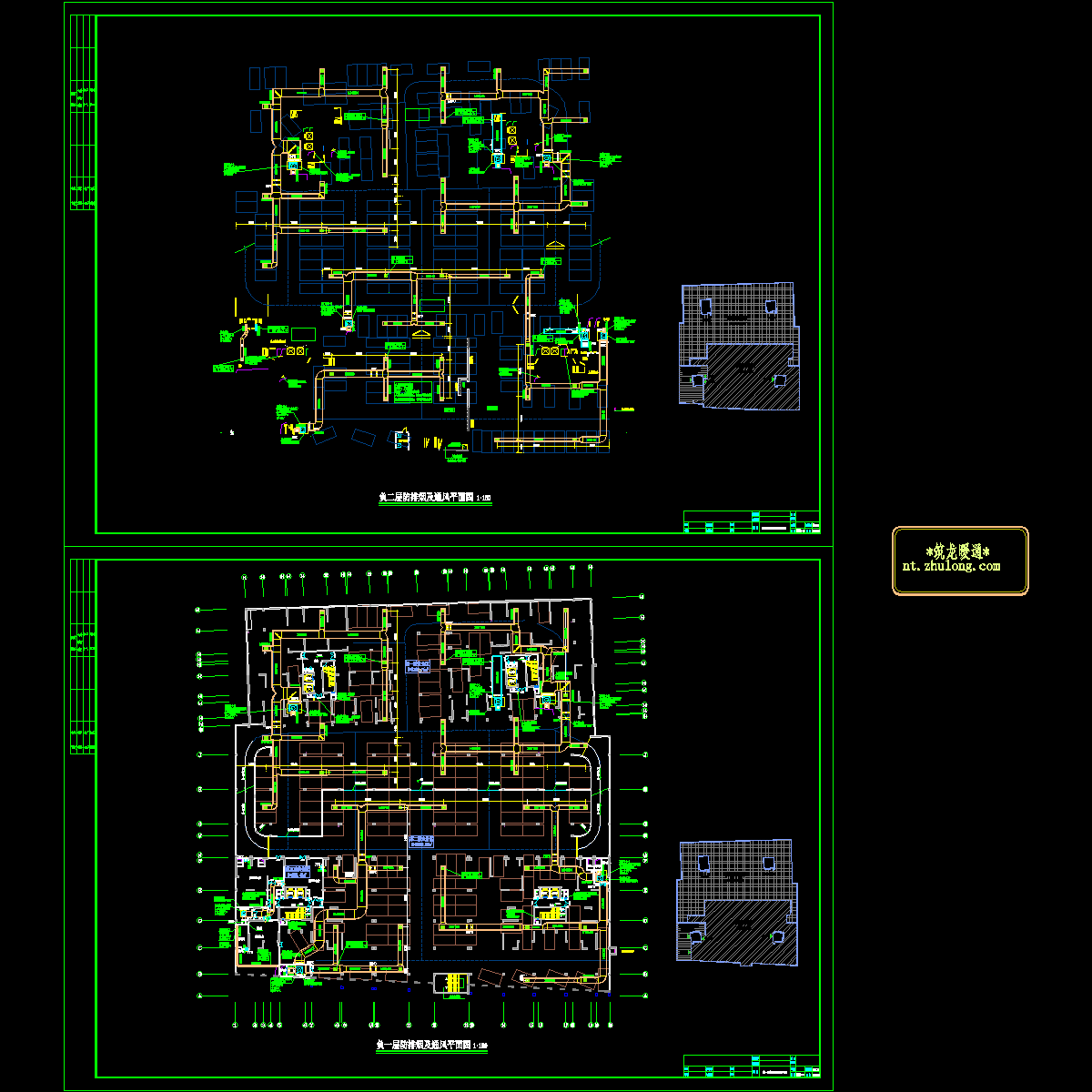

  • 地下室防排烟及通风平面图
  • 防排烟平面图

附件详情

稿件为广东清远某高层住宅小区 通风防排烟 设计施工图;小区地下二层,地上1#~4#四栋住宅,其中1#、2#楼32层,顶标高99.9m2;3#、4#楼26层,顶标高79.500.其中1#、2#楼1-3层为商铺和商业用房,4 -32层为住宅;3#、4#楼首层架空,2-26层为住宅。
设计内容:地上部分通风及防烟系统设计,地下室部分通风及防排烟系统设计。

编制于近代年,图纸共19张。

穿伸缩缝风管防火阀安装图

垂直式轴流风机安装详图

风管安装大样图

地下室通风施工图

地下室通风施工图201212.dwg
地下室通风施工图201212.dwg
通风设计施工说明、通用图.dwg
通风设计施工说明、通用图.dwg

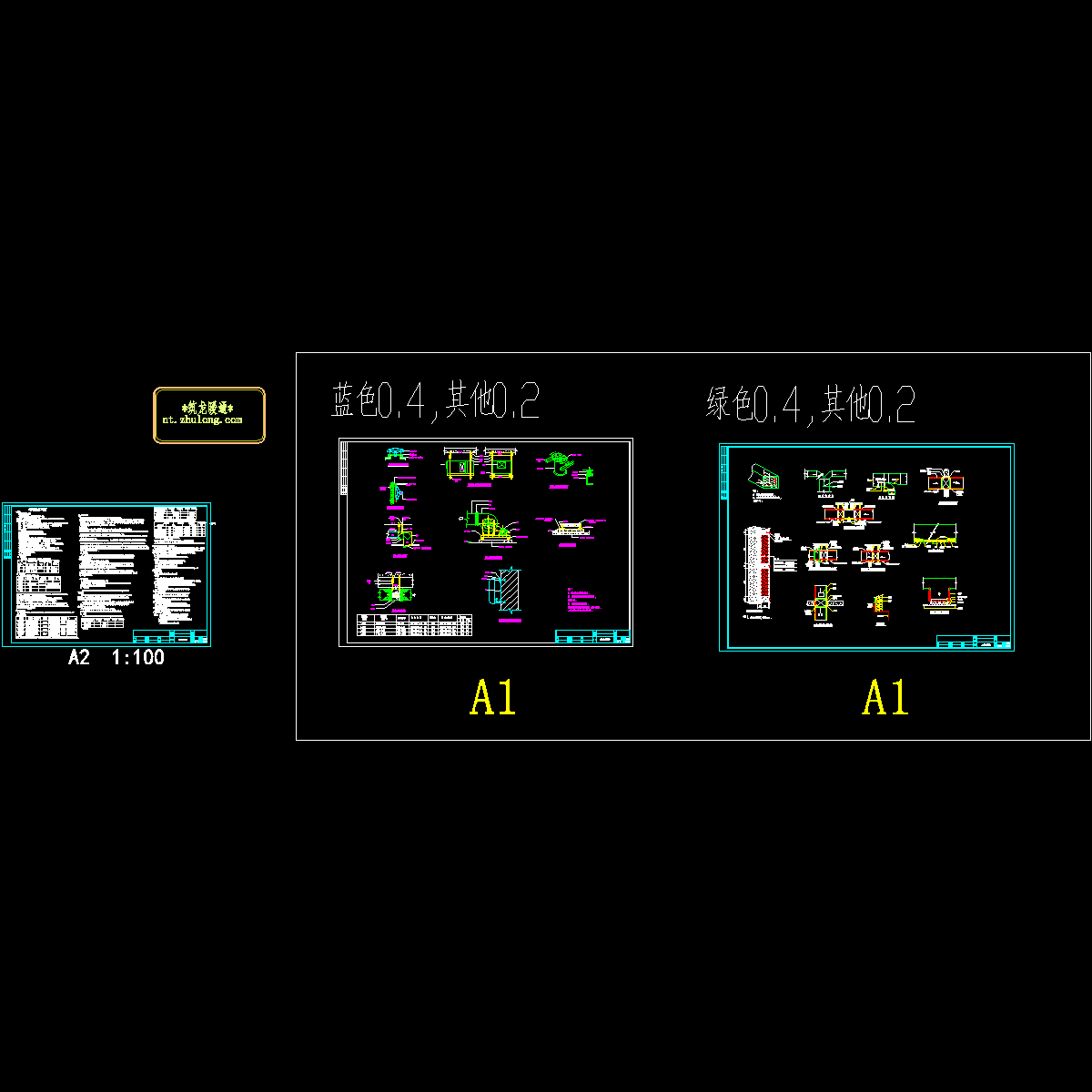

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ede2ed0sscecfc2e2fe.rar

5.54 MB

下载  售价: 100 积分    赚积分
