高层综合档案馆空调通风及防排烟系统设计CAD施工图纸(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：高层建筑
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：单式泵,变流量,双管制,同程式,异程式
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：

该项目是一个高层综合档案馆建筑，地上9层，地下1层。图纸内容包含设计施工说明，主要设备材料表及图例，风机盘管控制原理图，风冷螺杆与风冷模块系统图，消防通风平面图，空调水管平面图，空调风管平面图等...

二、空调系统：

1.冷热源：采用模块式空气源热泵机组...

2.风系统：采用风机盘管加新风系统...

3.水系统：空调冷冻水系统为一次泵变流量两管制系统，水平及竖向均为异程连接。水平同程系统...

三、 通风防排烟 系统：

通风系统：
地下室汽车库各防火分区设计机械通风系统。所有防火分区均划分防烟分区，按防烟分区设置机械排风，设车辆出入口的防火分区采用自然补风，其余均为机械进风。选用双速柜式离心风机，平时低速运行排风，火灾时切换至高速运行排烟，平时通风时排风量按室内净高3m、6次/小时换气次数计算，火灾时按室内实际净高、6次/小时换气次数计算，送风量取排烟量的50~55%，折合约为排风量的80~85%。各防火分区选用多台送、排风机，车辆出入频率较低时可减少运行台数，节约能耗。公共卫生间设计机械排风系统...

防排烟系统：
汽车库各防火分区均设置机械通风兼排烟系统，各防火分区内均划分防烟分区，防烟分区面积不大于2000m2，按防烟分区控制排烟风机的启停。商业排烟：各层按防火分区设置机械排烟系统，各排烟系统的排烟量按该防火分区内最大防烟分区面积x120m3/h·m2计算。地下部分设机械补风，地上部门利用外门、外窗等自然补风；防烟楼梯间或合用前室加压送风防烟系统...

一层空调水管平面图

二层空调风管平面图

风冷螺杆与风冷模块系统图

负一层消防通风平面

二层空调水管平面图

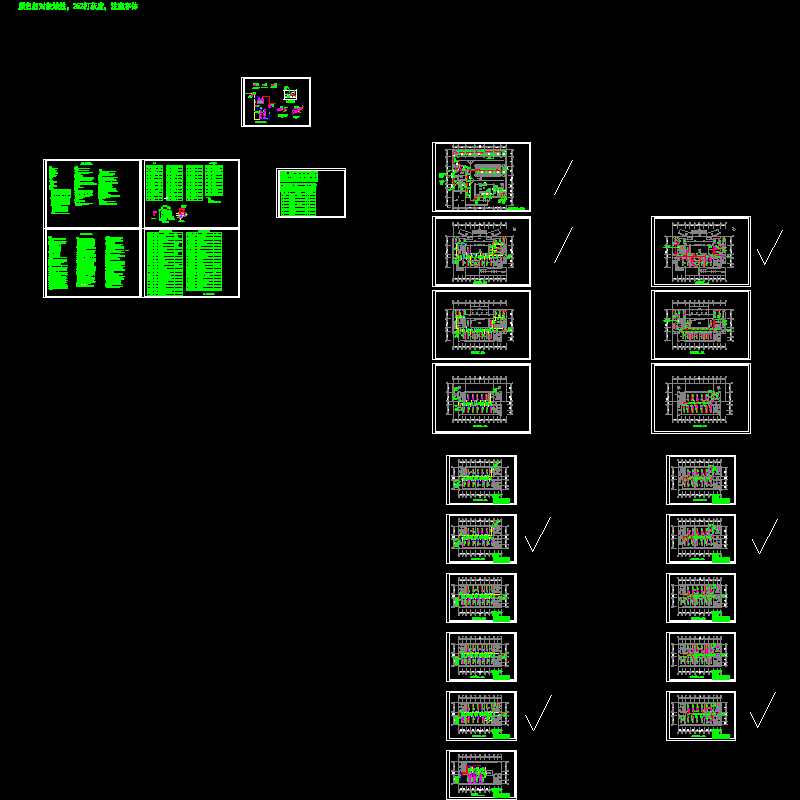

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
