一份5层图书馆电气CAD施工图纸(三级负荷)(火灾自动报警系统)

[复制链接]

0

主题

0

帖子

1317

积分

超级版主

Rank: 8Rank: 8

积分
1317
发表于 2020-2-22 10:29:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12000平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统

附件详情

该项目为一期工程图书馆,地上五层,局部地下一层,建筑面积约为12000平方米,建筑控制高度23.9米;该项目按使用年限分类为三类建筑,设计使用年限50年,耐火等级一级。结构类型为现浇钢筋混凝土框架结构。
设计范围包括:
强电;220/380V配电系统;电气 照明系统 防雷接地 系统;火灾自动报警系统;
弱电:综合布线、电话系统;有线电视系统;电视监控系统;火灾自动报警与消防联动控制系统。

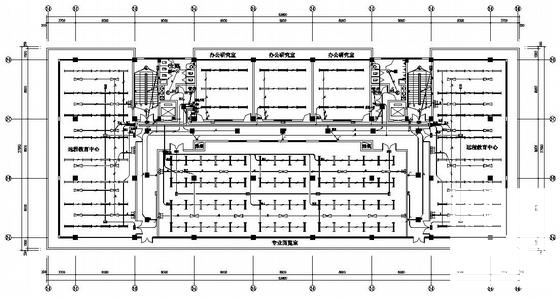

三级图书馆电气 - 1
第 1 张图

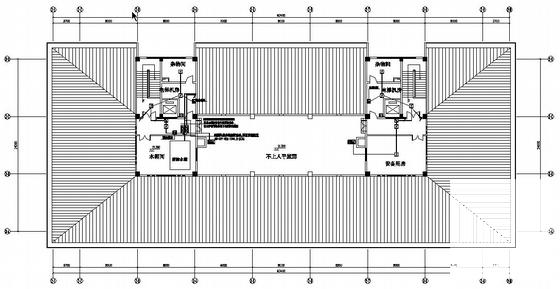

三级图书馆电气 - 2
第 2 张图

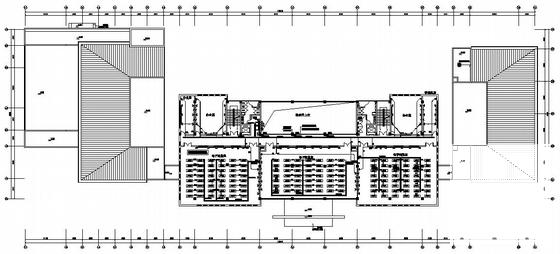

三级图书馆电气 - 3
第 3 张图

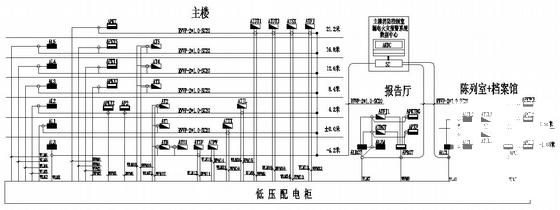

三级图书馆电气 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 10:29:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edec2e1fd2df0scc1d1.rar

1.8 MB

下载  售价: 100 积分    赚积分
