[CAD]8层旅游度假社区电气图纸(附文档设计说明)

[复制链接]

0

主题

0

帖子

1193

积分

超级版主

Rank: 8Rank: 8

积分
1193
发表于 2020-2-22 11:45:45 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:73233.34平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:96张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-C,TN-C-S
  • 项目所在地:重庆
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、有线电视系统图
  • 4、DD接线示意图
  • 5、安防系统图
  • 6、电话系统图
  • 7、网络系统图
  • 8、基础接地平面
  • 9、屋顶 防雷平面图
  • 10、电气平面图
  • 11、管网系统图

附件详情

该附件是[重庆]旅游度假社区全套 电气施工图 纸(附全套49页设计说明),总共96张。
项目总建筑设计面积:73233.34平方米,地上8层,抗震设防烈度6度。
设计内容:低压配电系统、防雷与综合接地系统、综合布线系统、有线电视系统,电话网络系统、安防系统、电气节能设计等。

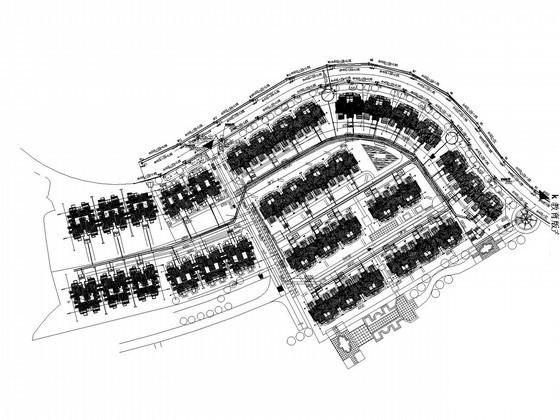

综合管网布置图

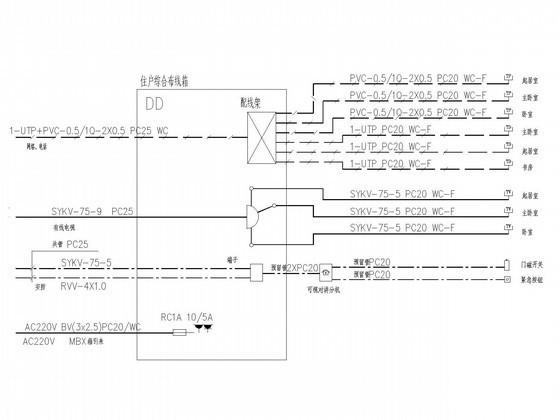

DD接线示意图

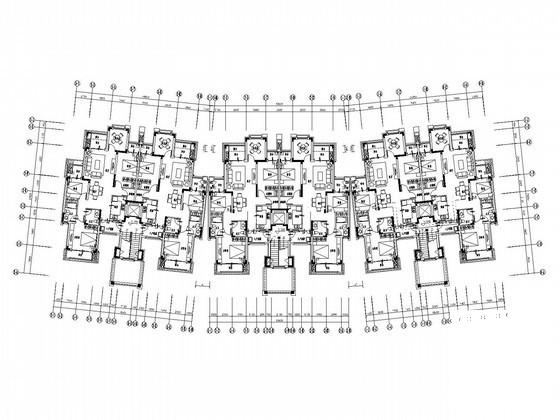

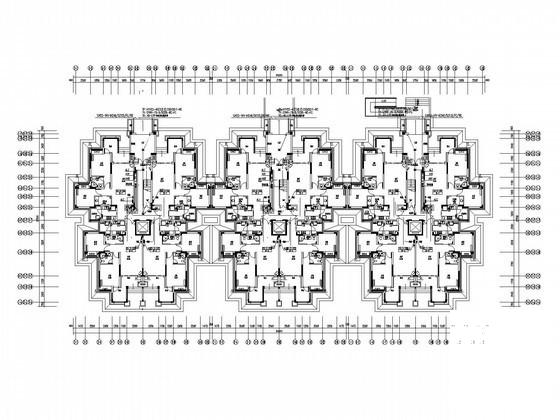

电气平面图

旅游度假设计说明 - 1
第 1 张图
旅游度假设计说明 - 2
第 2 张图
旅游度假设计说明 - 3
第 3 张图
旅游度假设计说明 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 11:45:45上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edeceff1wfcccede0ce.rar

6.52 MB

下载  售价: 100 积分    赚积分
