一份三级负荷5层中学校园改造工程电气CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 节点大样：电缆
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：湖南
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它

附件详情

• 1、 电气设计 说明
• 2、10KV高压配电系统
• 3、空调系统配电系统图
• 4、10KV系统规划图
• 5、低压配电系统图
• 6、 高压变配电所接地平面图
• 7、高压配变电所高压电缆沟布置平面图
• 8、高压配变电所照明布置平面图
• 9、室外电气总图
• 10、总平面布线示意图
• 11、电缆埋管断面图
• 12、直通工作井图
• 13、转角工作井图
• 14、变配电所设备布置平面图

附件详情

该附件是[长沙]中学校园改造设计工程电气施工图纸，总共40张。
项目概要：该项目为专变配电改造工程，本期配电系统设计总容量为2880kVA，其中原有容量1880kVA，新建容量1000kVA。
工程附件设计说明：1、该项目专变采用10kV双电源电缆进线。计量采用高供高计。
设计范围：1、体育馆高低压配电所增加高压出线回路；该部分设计说明详电施002，2、教学楼空调配电平面及系统 。
......
，总共40张。

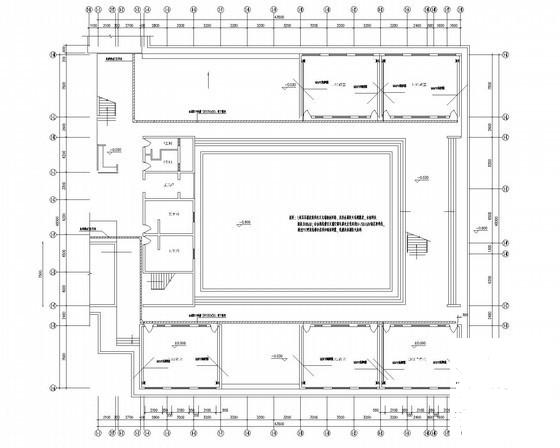

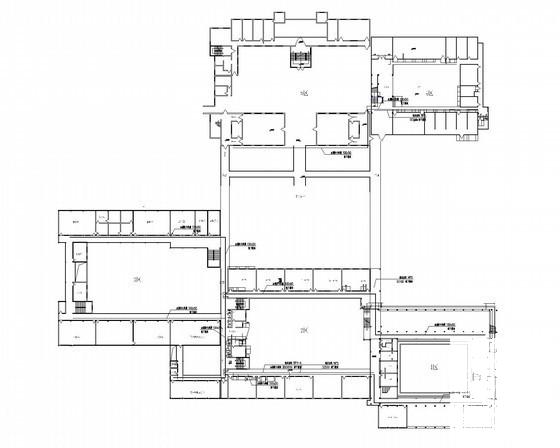

总平面布线示意图

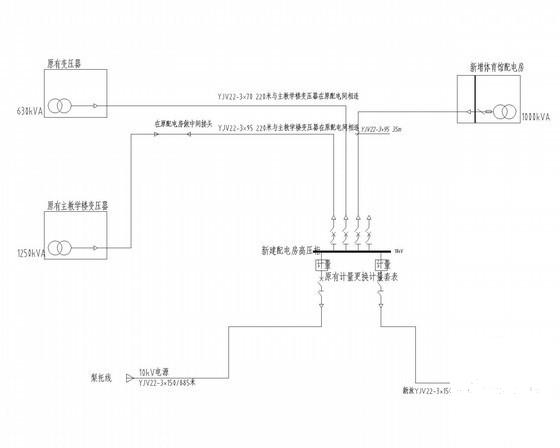

10KV系统规划图

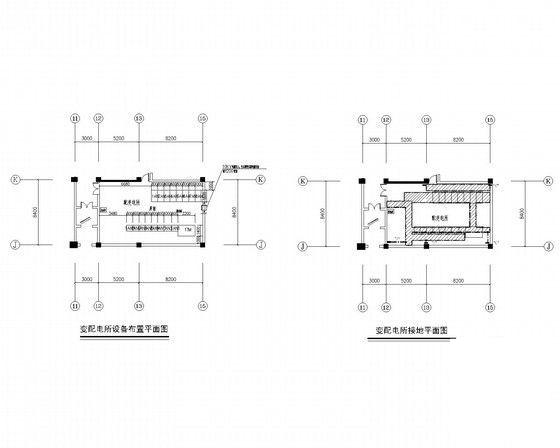

高压变配电所接地平面图

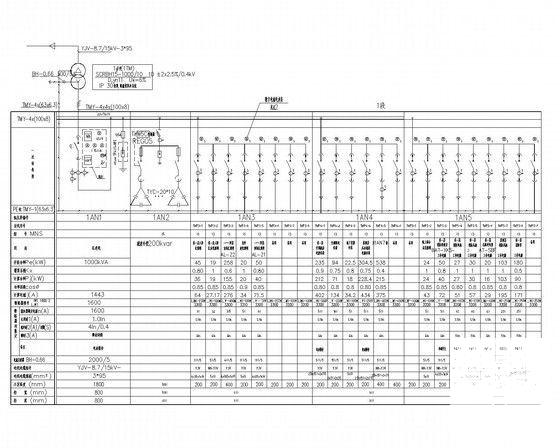

低压配电系统图一

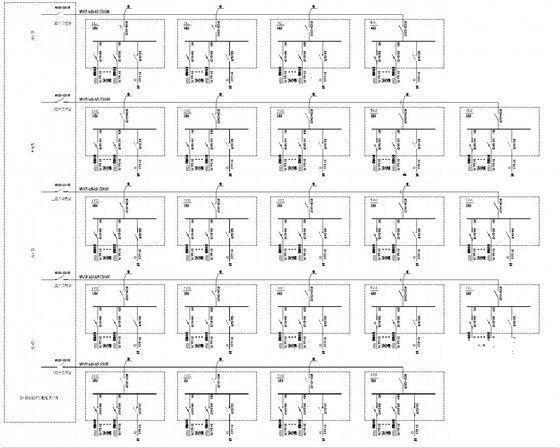

空调系统配电系统图

10KV高压配电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
