3层办公楼二次改造电气CAD施工图纸（三级负荷）
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 负荷等级：三级
- 强电设计：低压配电,电气照明
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、 照明平面图
- 四、插座平面图
- 五、弱电系统图
- 六、 弱电平面图
附件详情
本稿件是某办公楼二次改造电气图纸，工程为办公楼部分一层、二层、三层装饰。电气设计包含配电设计、照明动力、电话网络、有线电视系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

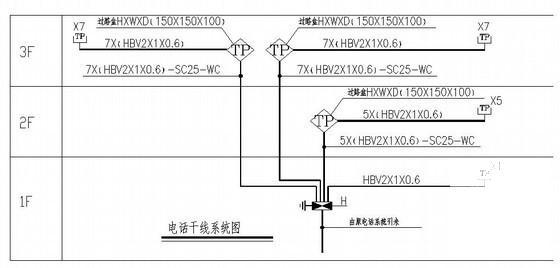

办公楼电气施工图 - 1 -

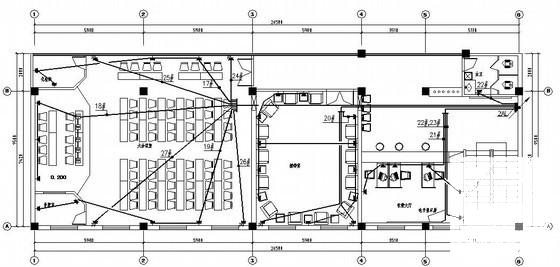

办公楼电气施工图 - 2 -

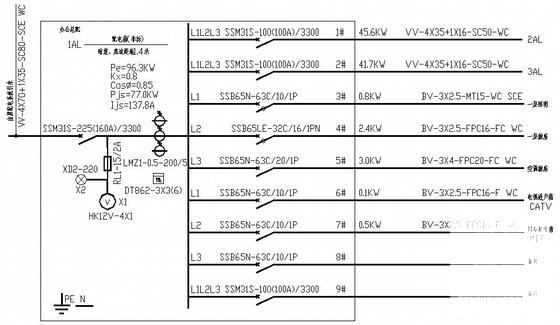

办公楼电气施工图 - 3 -

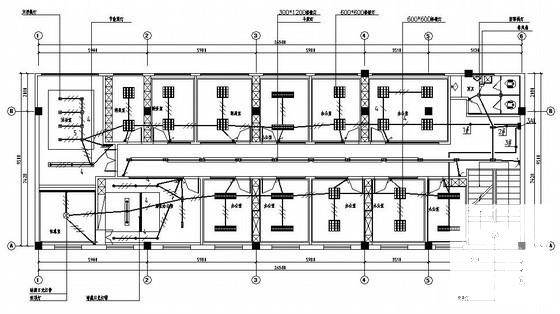

办公楼电气施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-995856709789670855966.rar
办公楼电气施工图下载
