5层钢筋混凝土框架结构宿舍施工图纸cad平面布置图

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,教育
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：24张
• 设计年代：近代

该附件为：5层钢筋混凝土框架结构宿舍施工图2019 24p，格式为CAD版本。

一、简介：

该项目位于贵阳，钢筋混凝土框架结构，地上5层，总高度20.1m，为多层建筑，机械成孔灌注桩基础

二、目录：

结构设计总说明、基础设计说明、基础平面布置图、基础梁平法施工图、柱平法施工图、梁平法施工图、板平法施工图。。。

三、相关图片：

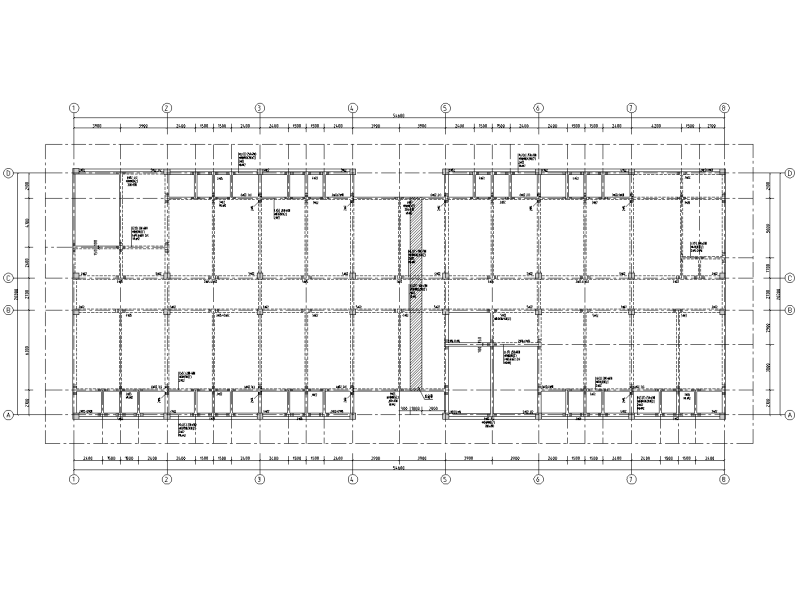

3.850梁平法施工图（X向）

7.750~15.550梁平法施工图（X向）

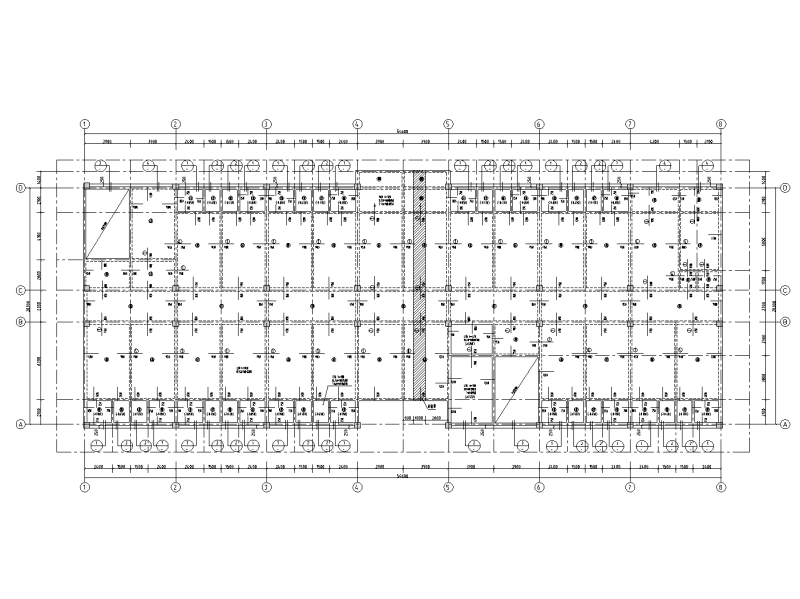

3.850板平法施工图

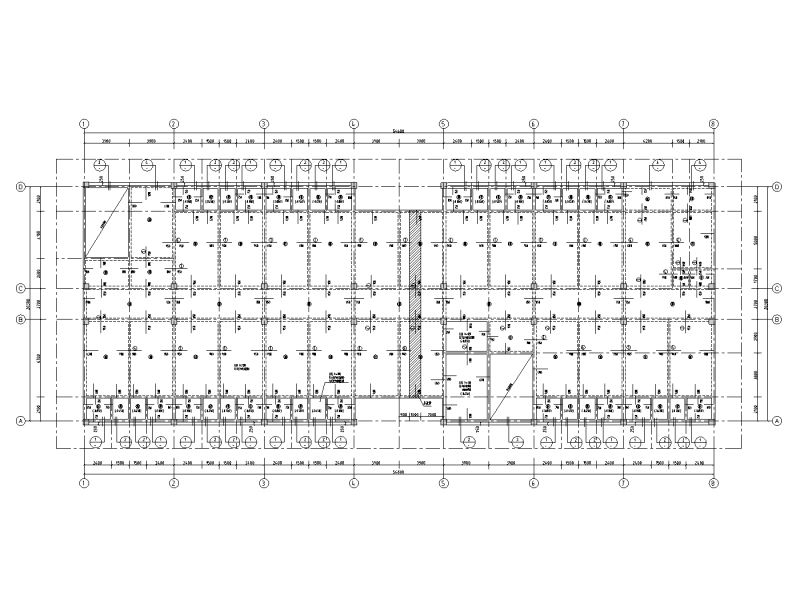

7.750~15.550板平法施工图

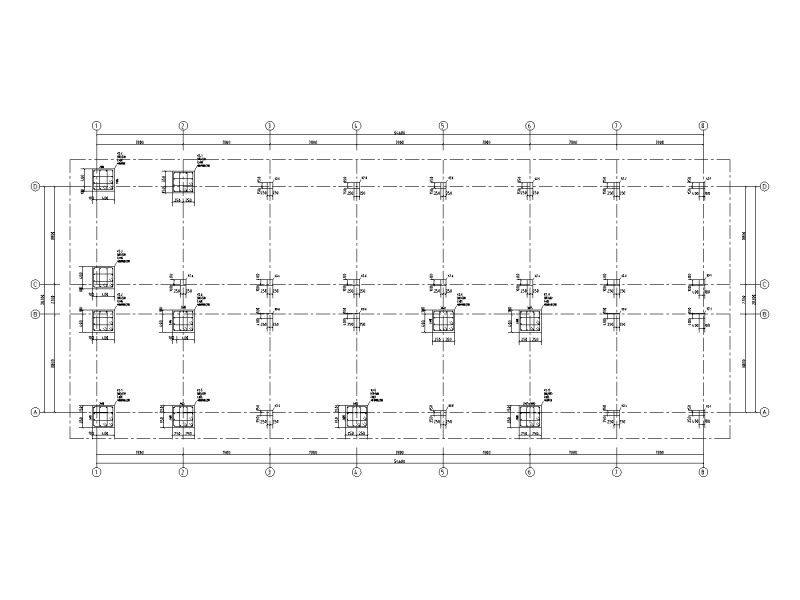

基础顶~3.850柱平法施工图

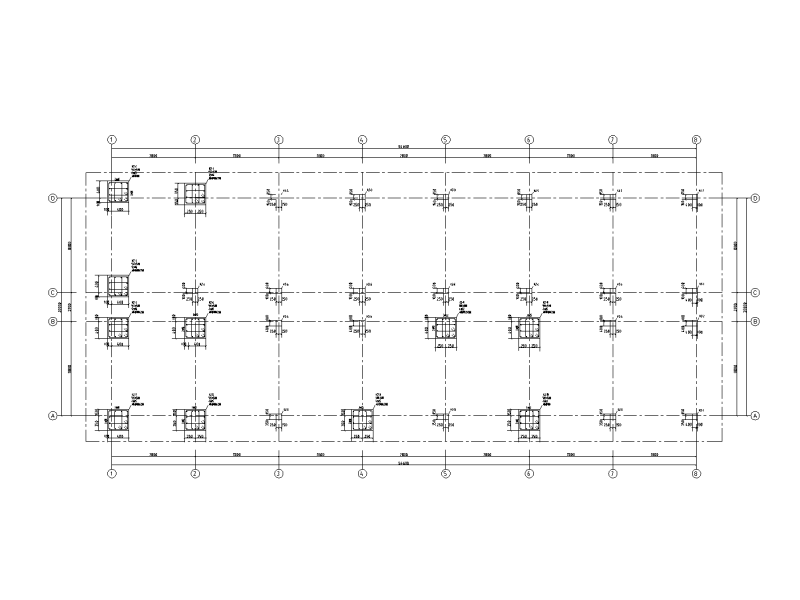

3.850~15.550柱平法施工图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
