高层住宅暖通施工图纸cad平面图

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑,高层建筑
• 建筑设计面积：75139.00平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省高层住宅 暖通施工图 2021 ；工程住宅部分总建筑面积75139.00平方米，其中地上建筑面积53271.00平方米，地下建筑面积21868.00平方米；地上由5栋高层住宅楼、2栋小高层住宅楼、3栋配套用房组成，地下主要功能为机动车停车库、非机动车停车库、人防设施、设备房等。建筑高度31.60米；住宅建筑为二类高层建筑。

设计内容：各楼通风、防火及防排烟系统设计

部分图纸展示：

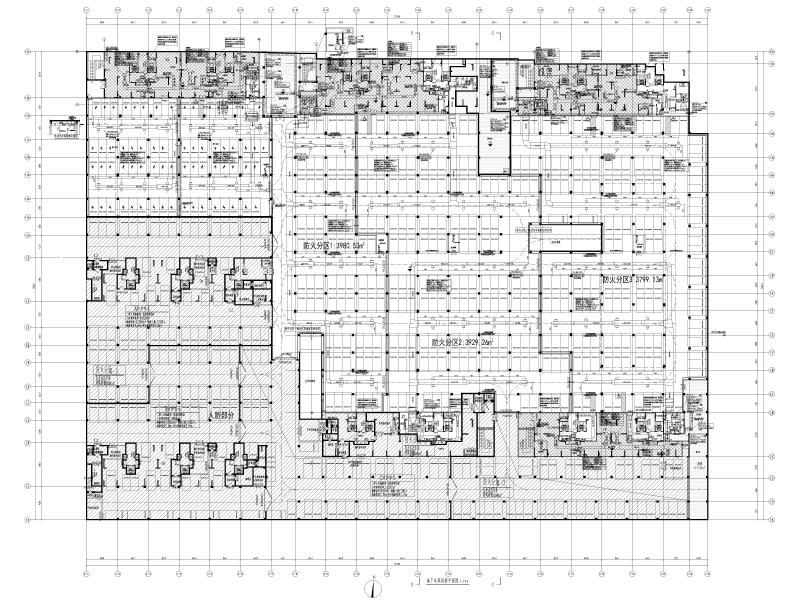

地下车库风管平面图

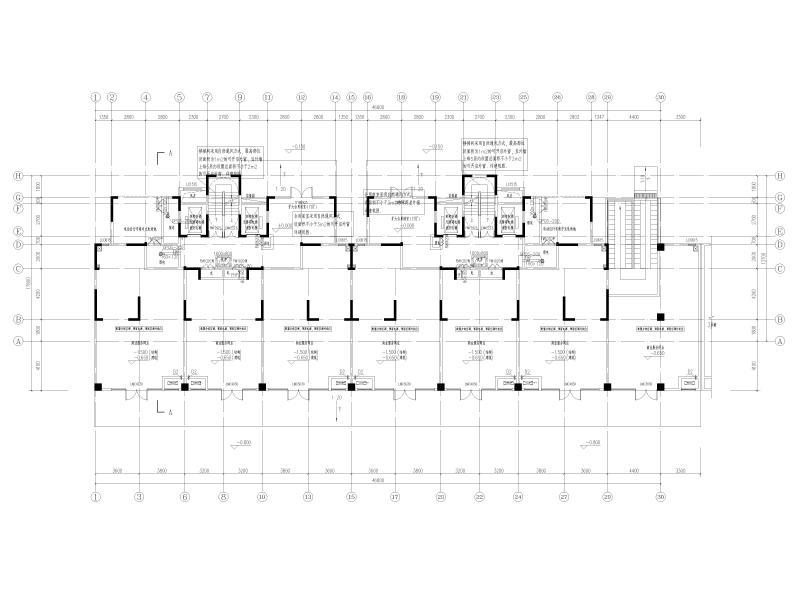

机房层风管平面图

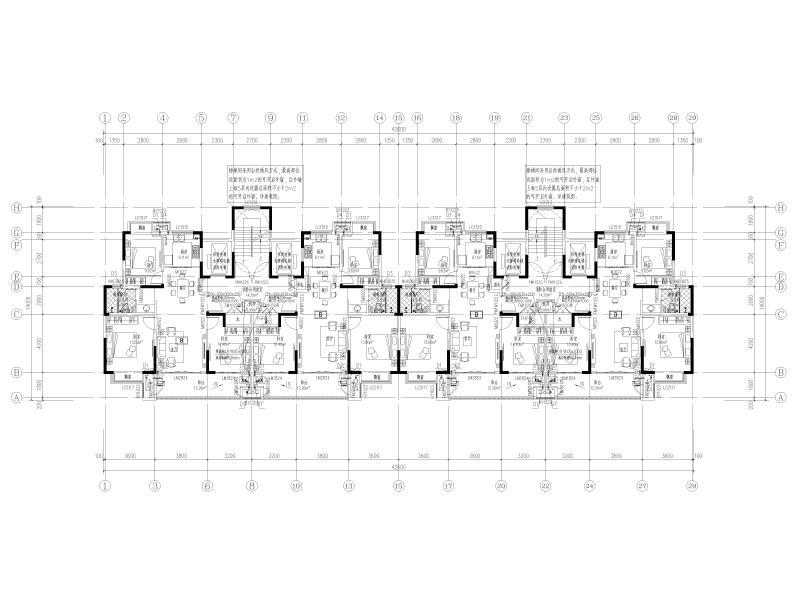

十七层风管平面图

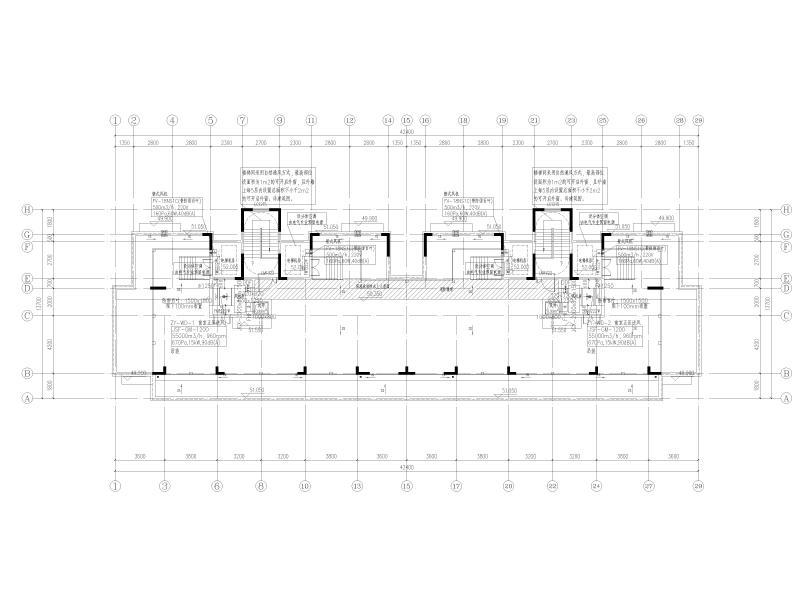

一层风管平面图

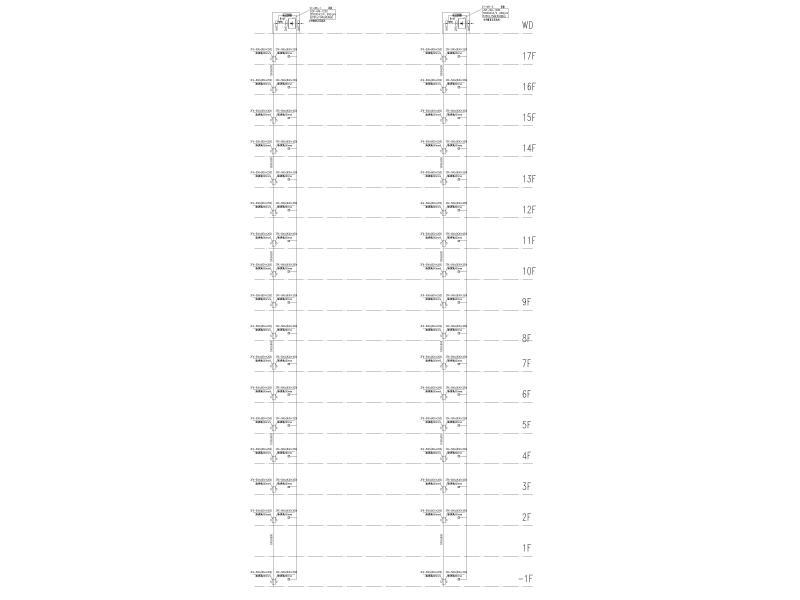

正压送风系统原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
