4层档案馆建设暖通施工图纸cad平面图

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：4498.95平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：贵州

设计详细说明：1、项目概要：本项目为 贵州省档案馆建设 暖通施工图 2020 ；地下一层，含车库和设备用房，地上部分共4层，建筑高度15.6m，总建筑面积为4498.95平方米；建筑定义为多层公共建筑。

2、设计范围

通风系统设计；

机械防、排烟系统设计。

部分图纸展示：

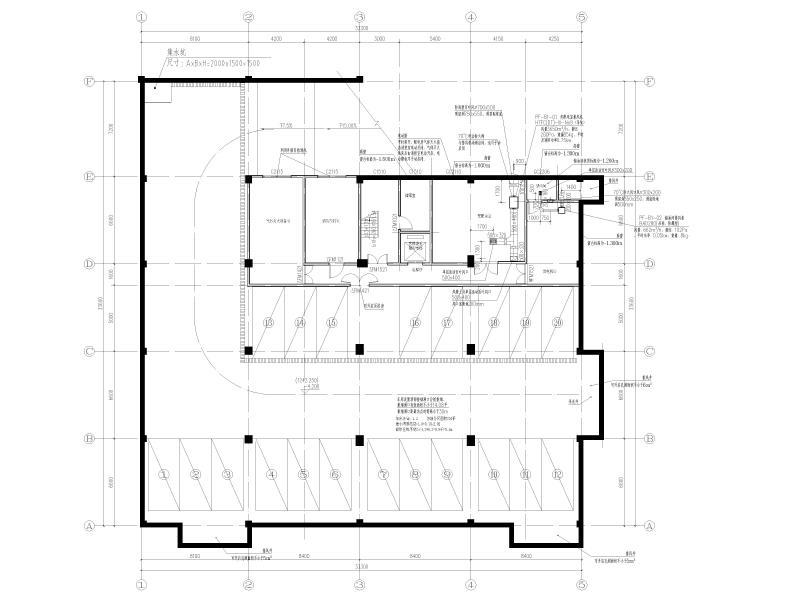

负一层暖通平面图

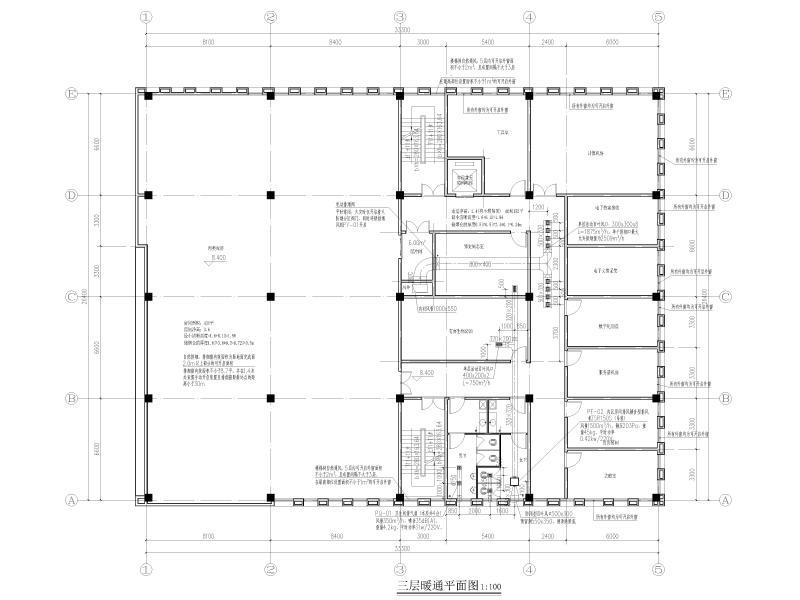

三层暖通平面图

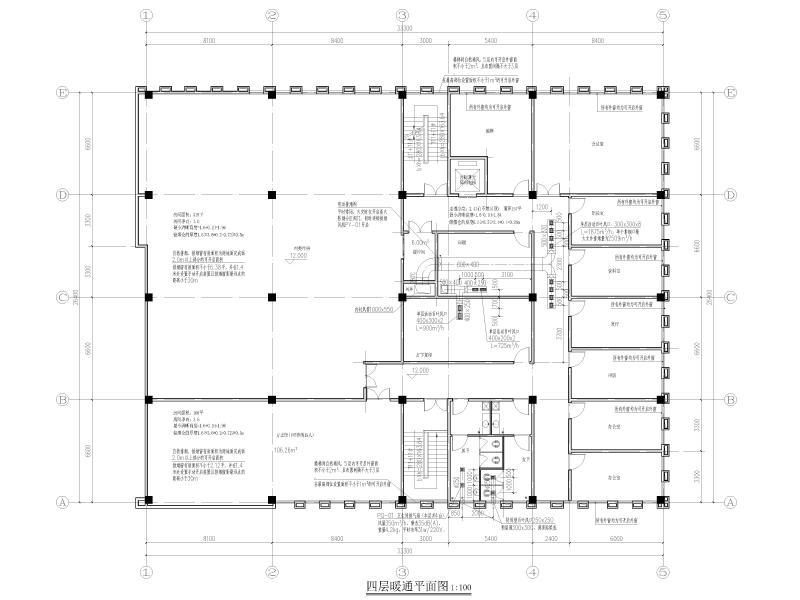

四层暖通平面图

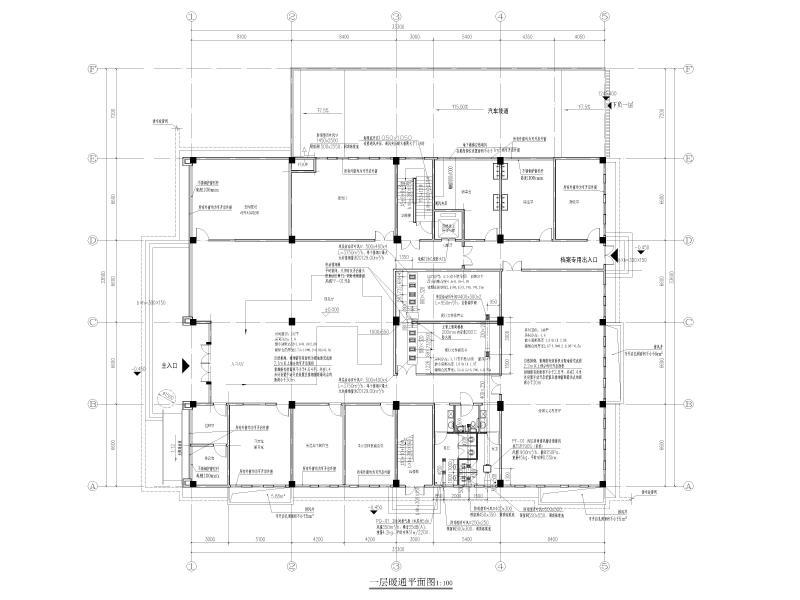

一层暖通平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
