建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
模板材料：木胶合板模板
-
模板体系：大模板
-
主要部位：柱,梁,楼板
-
特殊模板支撑：高支模
-
楼板支撑架：扣件式
-
模板计算书：柱模板,板模板,梁模板,支撑架
-
编制时间：
-
施工重点难点：该项目中出现了模板高度超过8m的模板支撑，经过专家讨论通过。
附件详情
-
目 录
-
第一节 编制依据 2
-
第二节 项目概要 2
-
一、项目概要 2
-
二、该项目高大模板支撑的部位 2
-
第三节 方案选择 3
-
第四节 模板施工方法 3
-
一、 材料选择 3
-
二、 模板安装 4
-
1）、模板安装的一般要求 4
-
2）、模板定位 4
-
3）、模板安装要求 4
-
4）、模板构造 5
-
三、模板拆除 6
-
四、模板技术措施 6
-
1）、进场模板质量标准 6
-
2）、模板安装质量要求 7
-
3）、其他注意事项 10
-
4）、脱模剂及模板堆放、维修 10
-
五、安全、环保文明施工措施 11
-
六、混凝土施工 11
-
一、施工程序 11
-
第五节 安全应急救援预案 13
-
第六节 监测方案 16
-
（一）、监测方法 16
-
（二）、监测频率 16
-
（三）、监测过程控制要求 16
-
（四）、监测控制值、预警值 16
-
（五）、监测点的布置 16
-
第七节 120mm板盘扣钢管楼板模板支架计算书 16
-
计算参数: 16
-
一、模板面板计算 17
-
二、模板支撑木方的计算 18
-
三、托梁的计算 19
-
四、模板支架荷载标准值(立杆轴力) 20
-
五、立杆的稳定性计算 21
-
六、楼板强度的计算 22
-
第八节 300×800梁模板盘扣钢管高支撑架计算书 24
-
计算参数: 24
-
一、模板面板计算 24
-
二、梁底支撑木方的计算 26
-
三、托梁的计算 27
-
四、立杆的稳定性计算 28
-
风荷载作用下的内力计算 29
-
第九节 400×900梁模板盘扣钢管高支撑架计算书 30
-
计算参数: 30
-
一、模板面板计算 30
-
二、梁底支撑木方的计算 32
-
三、托梁的计算 33
-
四、立杆的稳定性计算 34
-
风荷载作用下的内力计算 35
-
第十节 10.25m扣件钢管楼板模板支架计算书 36
-
计算参数: 36
-
一、模板面板计算 36
-
二、模板支撑木方的计算 37
-
三、托梁的计算 39
-
四、扣件抗滑移的计算 40
-
五、模板支架荷载标准值(立杆轴力) 40
-
六、立杆的稳定性计算 41
-
七、楼板强度的计算 41
-
第十一节 10.25m梁模板扣件钢管高支撑架计算书 44
-
计算参数: 44
-
一、模板面板计算 44
-
二、梁底支撑木方的计算 46
-
三、梁底支撑钢管计算 47
-
四、扣件抗滑移的计算 49
-
五、立杆的稳定性计算 49
-
第十二节 500×500柱模板支撑计算书 51
-
一、柱模板基本参数 51
-
二、柱模板荷载标准值计算 51
-
三、柱模板面板的计算 52
-
四、竖楞木方的计算 52
-
五、B方向柱箍的计算 53
-
六、B方向对拉螺栓的计算 55
-
七、H方向柱箍的计算 55
-
八、H方向对拉螺栓的计算 56
-
2.计算楼板混凝土5天的强度是否满足承载力要求 57
-
第十三节 400×700柱模板支撑计算书 58
-
一、柱模板基本参数 58
-
二、柱模板荷载标准值计算 58
-
三、柱模板面板的计算 59
-
四、竖楞木方的计算 60
-
五、B方向柱箍的计算 60
-
六、B方向对拉螺栓的计算 62
-
七、H方向柱箍的计算 62
-
八、H方向对拉螺栓的计算 63
-
第十四节 梁混凝土浇筑方法 64
-
1、混凝土的浇注和振捣 64
-
2、混凝土的养护 64
-
第十五节 混凝土拆模的时间顺序 65
-
第十六节
项目管理
架构表 66
-
一、项目安全管理网络图 66
-
1、安全领导小组网络 66
-
2、防火领导小组网络 66
附件详情
该工程地上二层，首层层高为6.0米、二层层高为4.2米，总建筑面积约为1366.77平方米，结构类型全部采用钢筋混凝土框架结构体系。该项目中出现了模板高度超过8m的模板支撑。
【模板施工方法】
板模板(盘扣式和扣件钢管架)：板底采用钢管支撑。承重架采用扣件式钢管
脚手架
。
梁模板(盘扣式和扣件钢管架)：该项目梁面板采用18mm胶合面板侧向内楞木枋现场拼制，圆钢管（外楞）支撑，采用可回收14对拉螺栓进行加固。承重架采用扣件式钢管脚手架。
梁模板安装顺序：模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模。
技术要点：安装墙模前，要对墙体接确处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。
楼模板安装顺序：满堂脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序。
技术要点：楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2％)，起拱部位为中间起拱，四周不起拱。
【计算书内容】
1、120mm板盘扣钢管楼板模板支架计算书；2、300×800梁模板盘扣钢管高支撑架计算书；3、400×900梁模板盘扣钢管高支撑架计算书；4、10.25m扣件钢管楼板模板支架计算书；5、10.25m梁模板扣件钢管高支撑架计算书；6、500×500柱模板支撑计算书；7、400×700柱模板支撑计算书。
共67页 编制时间：

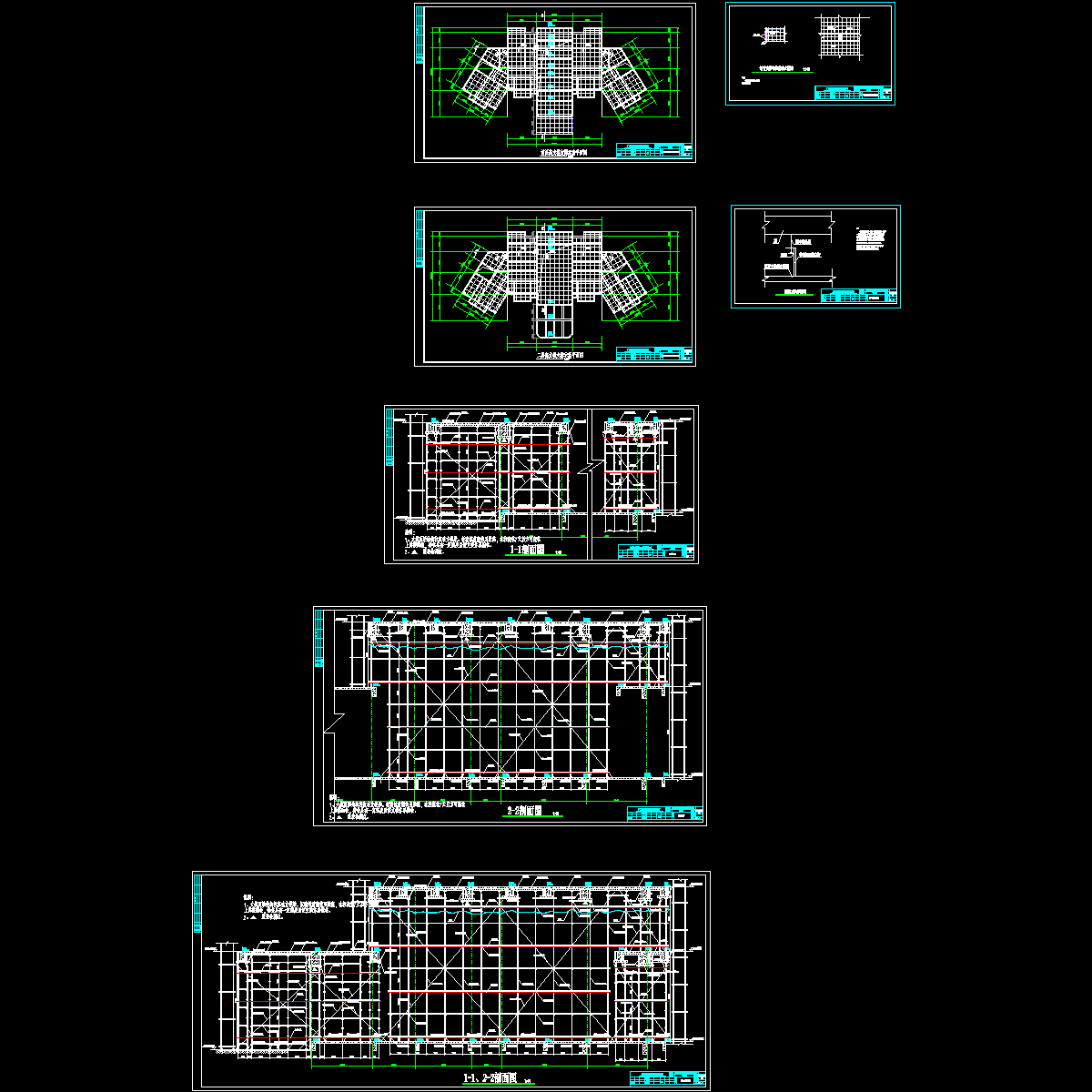

首层高支模支撑平面示意图
高支模支撑剖面示意图
二层高支模支撑示意平面图
