建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑地上层数：25层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
参考图纸：8张
-
设计年代：近代
该附件为：25层门诊住院大楼改造工程首层
结构施工图
格式为CAD版本带计算书。
一、简介：

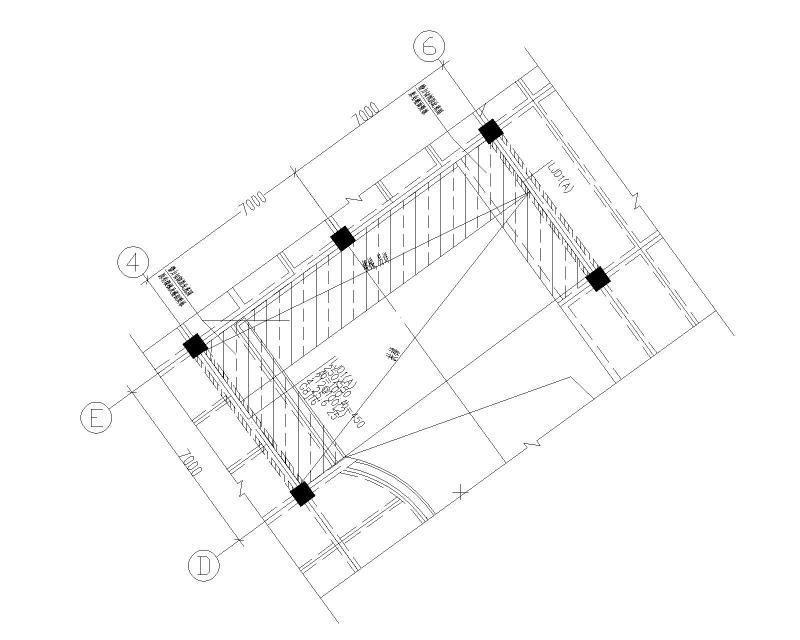

该项目位于广东，医院门诊住院大楼改造工程设计，原楼为一栋地上二十五层钢筋砼框剪结构的建筑由机械工业部深圳设计研究院在1997年设计。层高：首层为5.00米,二层～八层均为4.0米，九层～二十五层层高均为3.5米。现根据要求，改变原本位于A~F×1~7范围的自动扶手电梯和楼梯位置;在首层的Aa~Ca×3a~6a位置补楼板后新增空调机房；在首层Ba~Ca×8a~9a范围新增机房;1/0Ac~Ac×3c~4c范围补楼板。对梁柱采用加大截面法加固、对楼板采用新增楼板法加固。
二、目录

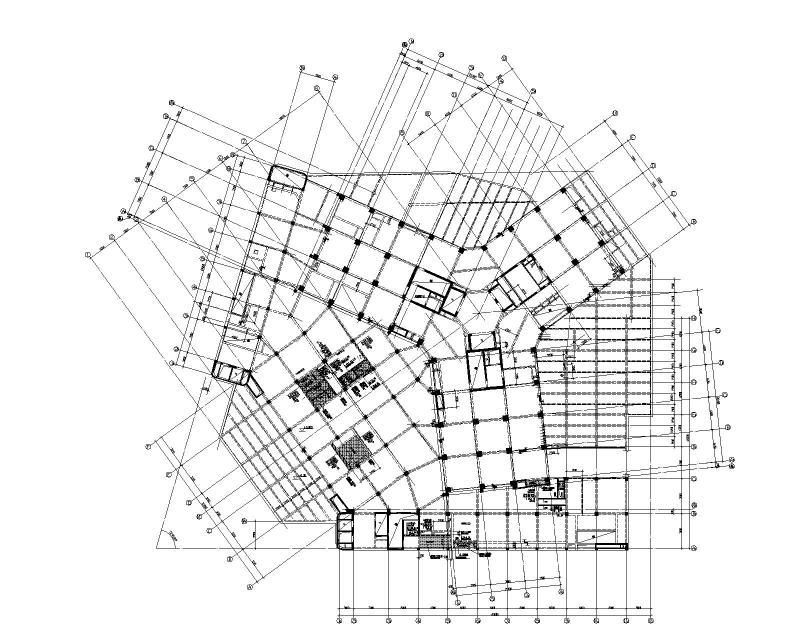

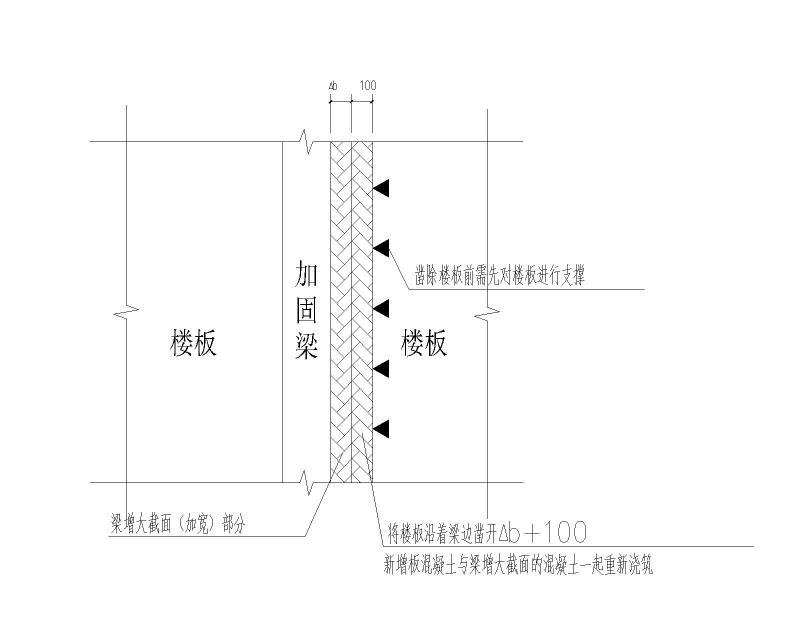

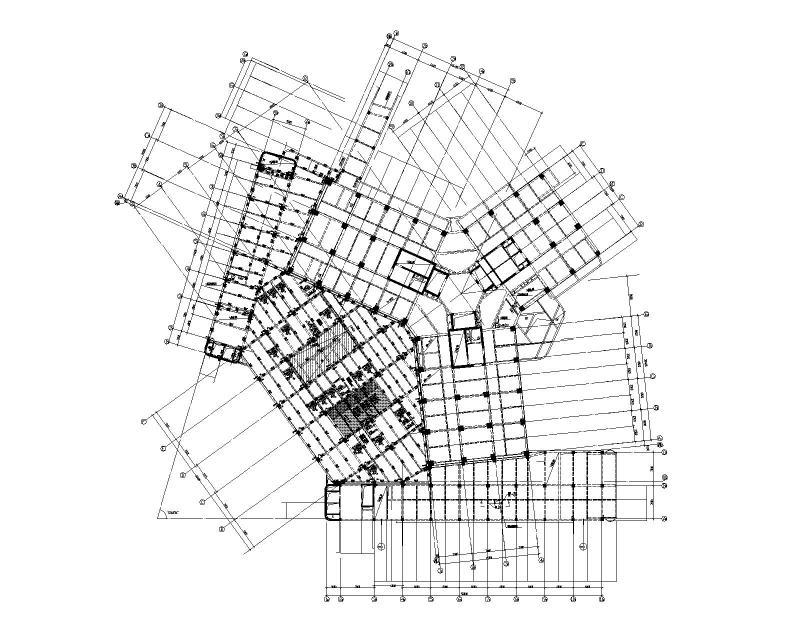

加固设计总说明 、梁加大截面加固表示方法说明、柱加大截面加固表示方法说明、首层改造加固平面图、二层改造加固平面图、三层局部改造加固平面图、楼梯详图等
三、相关图片：
