一份医院门诊大楼污水处理竣工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.工程名称:福建某医院门诊大楼污水处理工程;
2.工程规模:设计处理能力为日处理40立方医院门诊污水;
3.工艺流程:根据该项目污水的性质和污水排放标准要求,该项目采用调节酸化 接触氧化 沉淀 消毒的污水处理工艺。
4.图纸内容包括：设备材料表、工艺设计总说明、工艺设计高程布置图、工艺流程平面分布图、管件、配件大样图、动力配电管线 、预埋套管、预留孔定位图、动力配电管线剖面图、供电系统图、池底、顶板布筋平面图、池壁布筋详图

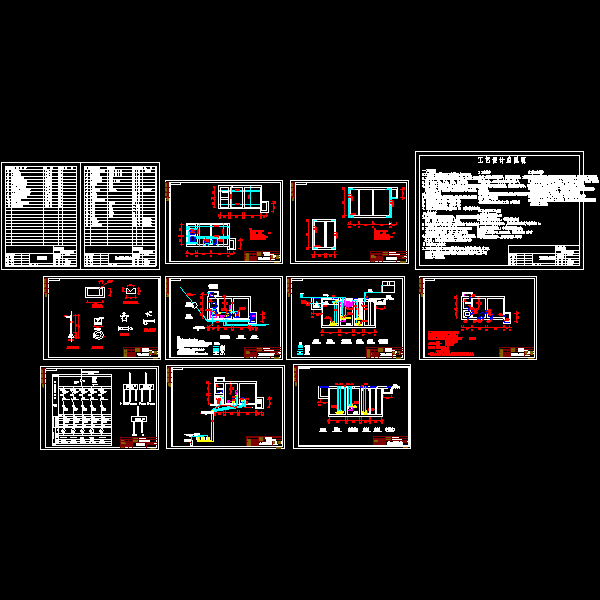

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
