8层医院住院门诊综合大楼空调系统设计施工CAD图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：8544平方米
建筑地上层数：8层
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：水地源热泵
空调系统：空气-水系统
水系统：双管制,同程式
送风方式：散流器送风

附件详情

空调设计施工说明
工艺流程图

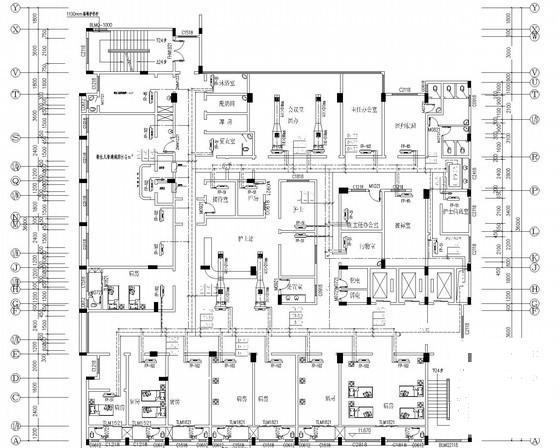

二层空调风管道平面布置图
一层空调水管道平面布置图
机房设备平面布置图
机房设备基础平面图
一至三层空调水系统布置图
四层、八层空调水系统布置图
四至八层空调水系统布置图

附件详情

一、项目概要：
该项目是医院住院门诊综合大楼，共八层。建筑面积约为8544平方米，空调面积约为5017平方米...
二、空调系统：
1.空调系统采用风机盘管和风管。风机盘管均采用卧式暗装,均在室内做吊顶。
2.空调供回水采用二管制，同楼层均采用同程式设计。
3.该项目采用地源热泵中央空调系统提供冷热水...

图纸共23张。

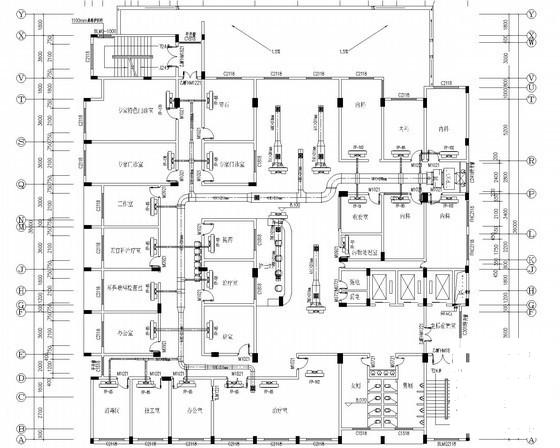

空调风管道平面布置图

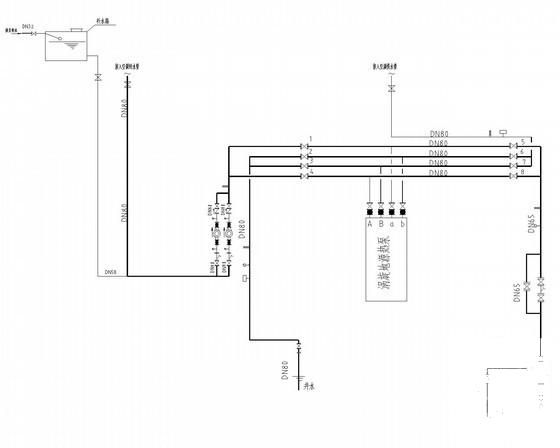

工艺流程图一

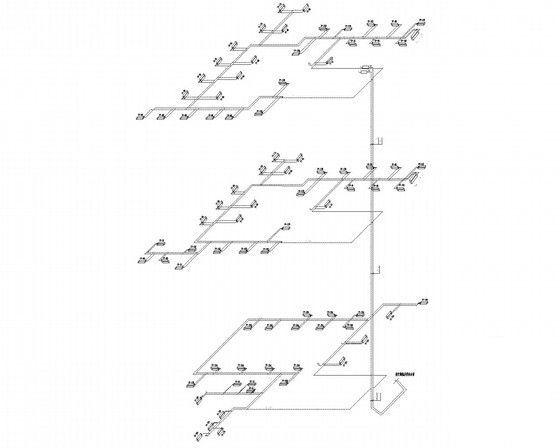

一至三层空调水系统布置图

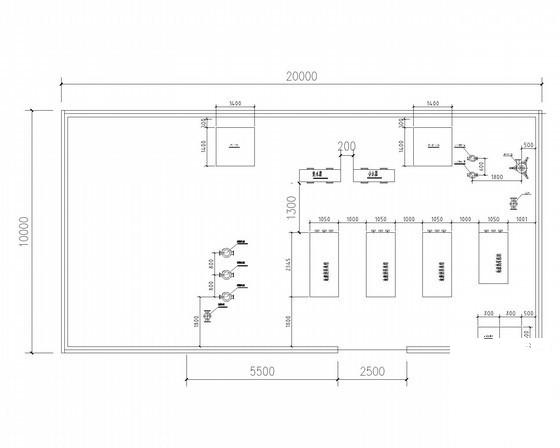

机房设备平面布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
