8544平米8层住院门诊综合大楼空调系统设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：8544平方米
建筑地上层数：8层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
设计内容：空调
送风方式：散流器送风
项目所在地：江西

附件详情

空调施工设计说明
一层空调风管平面布置图
二层空调风管平面布置图
三层空调风管平面布置图
四层空调风管平面布置图
五~七层空调风管平面布置图
八层空调风管平面布置图
一层空调管道平面布置图
二层空调管道平面布置图
三层空调管道平面布置图
四层空调管道平面布置图
五~七层空调管道平面布置图
八层空调管道平面布置图
屋顶空调平面布置图
空调通风设备主要材料表及图例说明

附件详情

一、项目概要：
建筑总面积:约8544m2，地面八层...
二、空调系统：
1.大楼功能要求设置直流变频中央空调系统，二~八层设置新风系统，其他房间开窗换新风。
2.空调设计室内机总制冷负荷为：1202KW，所有房间空调送回风均采用侧送底回的方式，回风必须加设回风箱...
三、电力系统：
1. 强电系统：空调室外机电源均为三相380V,空调内机电源均为单相220V。
2.弱电系统：空调室内机控制全部采用线控开关控制...

图纸共15张。

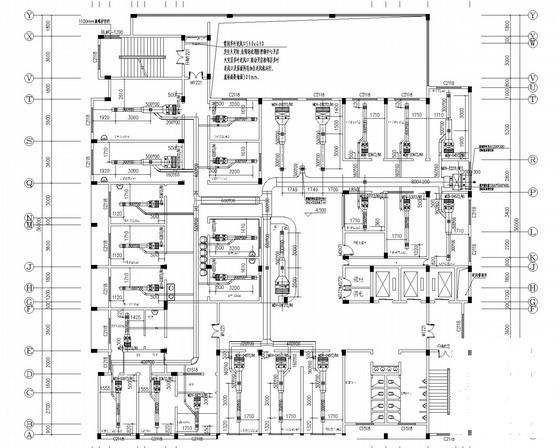

二层空调管道平面布置图

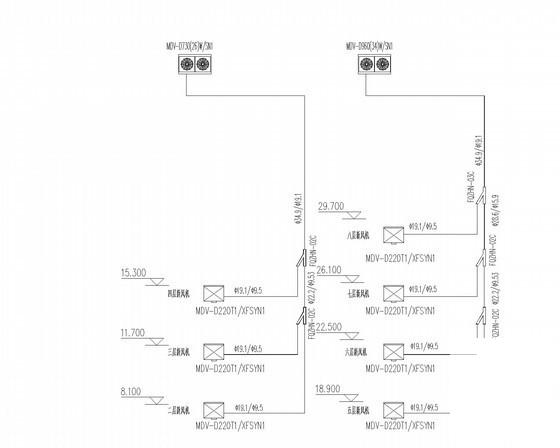

新风机铜管连接示意图

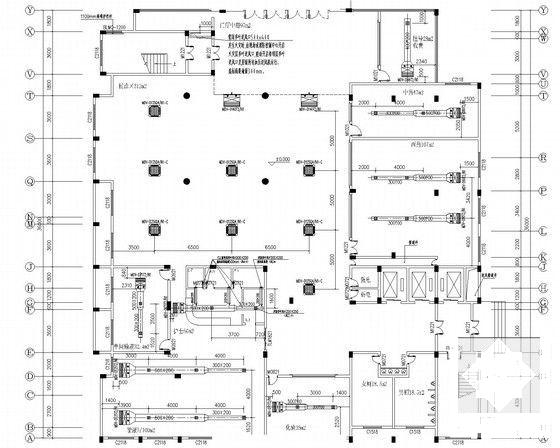

一层空调风管平面布置图

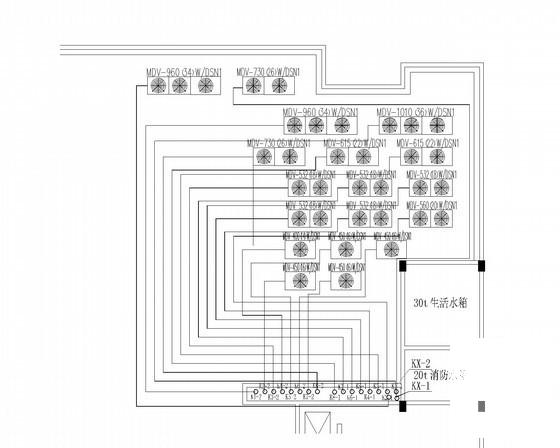

屋面空调平面布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
