321贝雷钢栈桥专项施工方案(27页附计算书)(花纹钢板)

[复制链接]

0

主题

0

帖子

1344

积分

超级版主

Rank: 8Rank: 8

积分
1344
发表于 2020-4-7 20:52:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 一、编制依据、编制说明及项目概要
  • 1.1编制依据
  • 1.2编制说明
  • 1.3项目概要
  • 1.4水文、地质资料
  • 1.5设计荷载
  • 二、准备工作
  • 三、钢栈桥设计
  • 3.1桥面高程
  • 3.2栈桥布置形式
  • 3.3钢栈桥构造
  • 3.4钢栈桥受力计算
  • 四、钢栈桥施工
  • 4.1钢栈桥 施工工艺
  • 4.2钢管桩施工
  • 4.3桩顶纵横梁施工
  • 4.4 栈桥上部结构安装
  • 4.5 栈桥、施工平台上拆除
  • 4.6 技术保障措施
  • 4.7安全保障措施
  • 4.8栈桥施工要点
  • 五、 进度计划 安排
  • 六、施工管理机构及资源配置
  • 6.1 项目管理 模式及组织机构
  • 6.2架子队
  • 6.3人员、设备配备
  • 6.4主要的材料计划
  • 七、安全保证措施
  • 7.1安全目标
  • 7.2安全制度
  • 八、文明、环保保证体系及措施环境保护
  • 8.1文明施工目标及技术措施
  • 8.2施工环保目标及措施

附件详情

栈桥构造:
为施工主墩基础和设备行走,拟在两侧边墩和主墩间搭设施工栈桥,栈桥长度分别为12m和9m,跨径分别为10.35m和7.35。栈桥采用直径630x16mm的钢管桩基础,平联采用325x8的钢管,斜撑为槽钢25a,便桥管桩桩顶采用两根2HN450x200型钢,其上放置321贝雷主梁承重梁,共8榀,90型花架连接,上面铺设工22b横向分配梁,间距75cm,用骑马螺栓与贝雷连接,横向分配梁上铺设工12纵向分配梁,间隔30cm,与横向分配梁电焊连接。桥面采用10cm厚的花纹钢板。栈桥栏杆采用48mm的钢管,高110cm。
......
钢管桩施工:
所有施工设备和材料均通过便道进入现场。首先80t履带吊车进入便道搭设与栈桥连接的桥台,施打栈桥桥台钢管桩,遂后进行施打第一跨三排钢管桩,搭设贝雷梁及上部结构,完成第一跨栈桥后履带吊即可进入栈桥上进入下一跨栈桥施工,直至完成栈桥工程。震动锤及钢管桩用炮车或平板拖车运至吊车后方,履带吊吊钩将桩采用两点起吊,吊立,然后拉入龙口,合拢机械手,测量控制,通过调整桩架的垂直度来调整钢管桩垂直度。钢管桩平面位置及垂直度调整完成后,开始压锤,依靠钢管桩及打桩锤的重量将其压入土层,测量复测桩位和倾斜度,偏差满足要求后,开始锤击。钢管桩的最终桩尖标高由入土深度控制,钢管桩桩端一定要打入持力层。若钢管桩无法施打至设计标高,及时汇报、分析原因,拿出解决办法,直至钢管桩的入土深度满足设计要求和已证明钢管桩达到了设计承载力。如遇这两种情况,则请监理、业主、设计来现场进行研究,讨论出解决问题的对策。
由于打桩位置距离吊车位置最大也就是12m左右,因此施工完第一跨后安装导向架(悬拼3节贝雷片),钢管桩震动下沉时利用导向架进行钢管桩的定位及垂直度调整与控制,钢管桩的下沉不可一味求快,尤其是刚开始下沉时应边震边调,尽可能地保证钢管桩的垂直度。
......
,共27页。

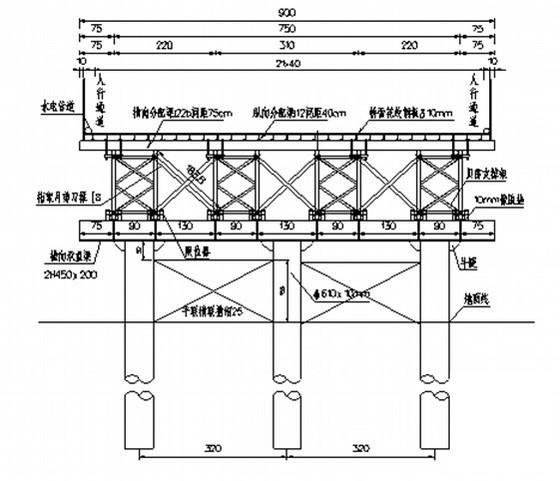

栈桥横断面布置图

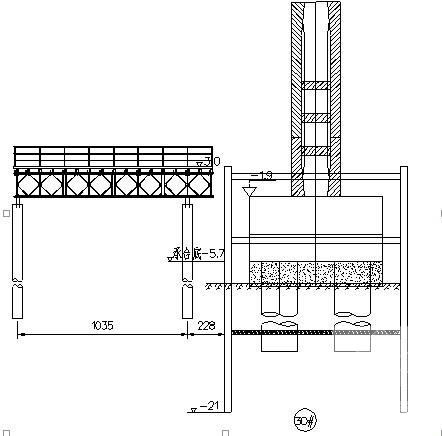

栈桥立面布置图

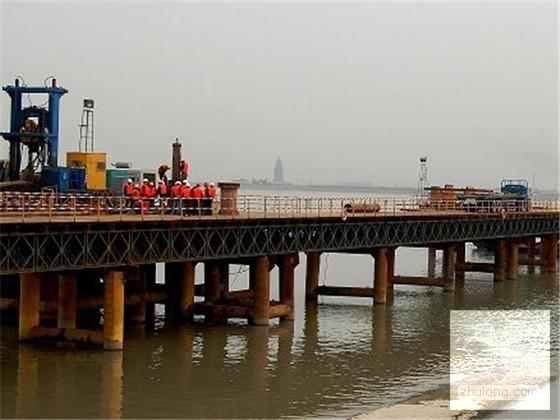

栈桥搭建示意图

花纹钢板计算 - 1
第 1 张图
花纹钢板计算 - 2
第 2 张图
花纹钢板计算 - 3
第 3 张图
花纹钢板计算 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
