国内小区18层住宅楼电气CAD施工图纸

[复制链接]

0

主题

0

帖子

576

积分

超级版主

Rank: 8Rank: 8

积分
576
发表于 2020-2-24 22:26:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑设计面积:18889.86平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:人防
  • 负荷等级:二级
  • 有线广播:服务性
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1.接地装置平面图;
  • 2.地下室消防联动平面图,地下室照明平面图;地下室动力平面图;
  • 3.首层消防联动平面图,首层公共照明平面图;
  • 4.标准层照明平面图;标准层插座平面图;标准层 弱电平面图
  • 5.十八层照明平面图;十八层插座平面图;十八层弱电平面图;
  • 6.闷顶、机房层电气平面图;闷顶层消防联动平面图;
  • 7.层面 防雷平面图
  • 8.低压配电系统图;
  • 9.电气竖向系统图;
  • 10.电气户型大样图

附件详情

该项目为北京某小区全套18层住宅楼电气施工图,设计范围包括:接地装置平面图;地下室消防联动平面图;地下室照明平面图;地下室动力平面图;首层消防联动平面图;首层公共照明平面图;标准层照明平面图;标准层插座平面图;标准层弱电平面图;十八层照明平面图;十八层插座平面图;十八层弱电平面图;闷顶、机房层电气平面图;闷顶层消防联动平面图;层面防雷平面图;低压配电系统图;电气竖向系统图以及电气户型大样图等。该项目详细介绍十八层住宅楼电气施工设计,其对住宅楼的电气施工设计是很有参考价值的。

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图

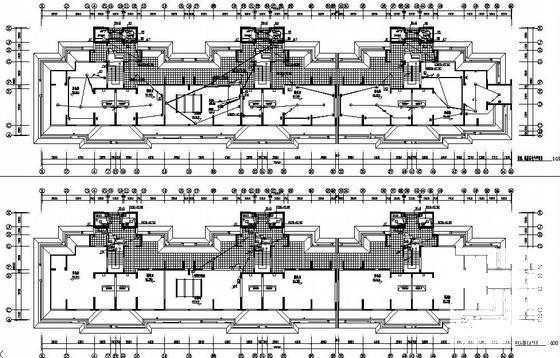

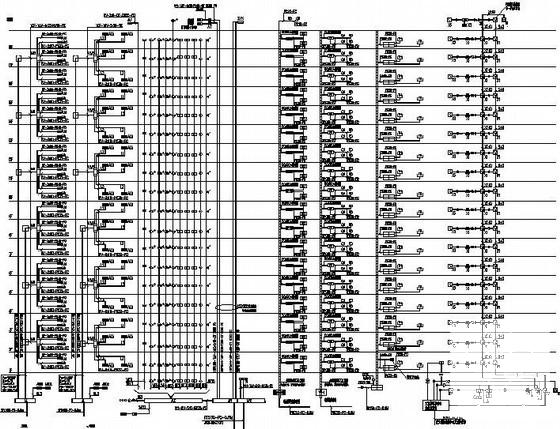

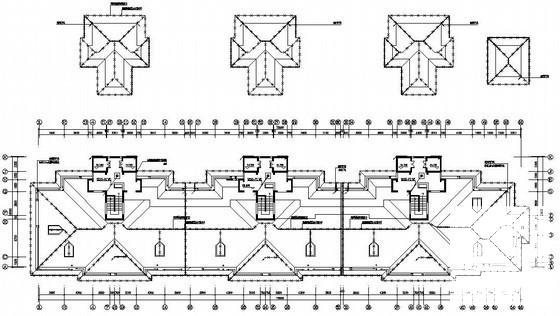

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
