办公综合楼暖通空调设计CAD施工图纸（换热站)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑,综合建筑,办公建筑
• 建筑类型：高层建筑
• 建筑设计面积：33524.33平方米
• 建筑高度：66.95m
• 地上楼层：19
• 地下楼层：1
• 地下室：车库,仓储,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,采暖,制冷,水箱 ,换热站,防火排烟
• 附件设计说明：有,设计参数,施工安装要求
• 空调系统：变制冷剂流量多联分体式
• 冷热源：冷水空调
• 采暖系统：低温热水地面辐射
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 暖通空调设计施工说明
• 图例、主要设备材料表
• 地下室通风平面图
• 通风空调平面图
• 屋面通风空调设备平面图
• 采暖干管 平面布置图
• 采暖平面图
• 低区采暖管道系统图
• 采暖管道井大样图
• 分、集水器安装详图
• 辐射采暖地板构造示意图
• 正压送风系统图
• 楼梯间正压送风剖面图
• 换热站设备平面布置图
• 换热站管道平面布置图
• 换热站热力系统流程图
• 换热站设备基础图

附件详情

此稿件为西安某办公综合楼暖通空调设计全套施工图纸；本建筑为一类高层建筑，地下室为汽车库及设备用房，地上四至十九层为公寓，总建筑高度为66.95米，总建筑面积为33524.33平方米。
设计内容：夏季空调系统设计；冬季地辐热采暖系统设计；通风及防排烟系统设计； 换热站设计 。

，图纸共26张。

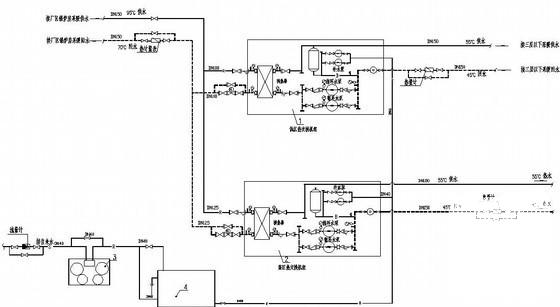

换热站热力系统流程图

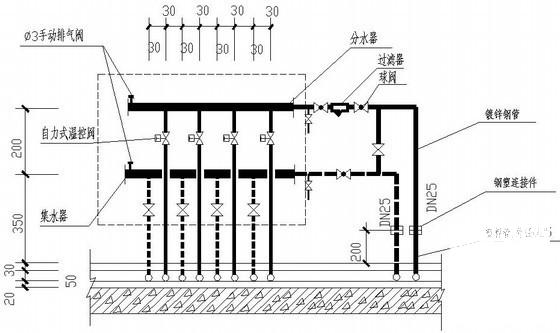

分水器 集水器安装详图

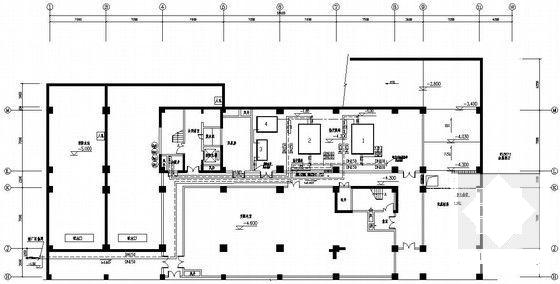

换热站管道平面布置图

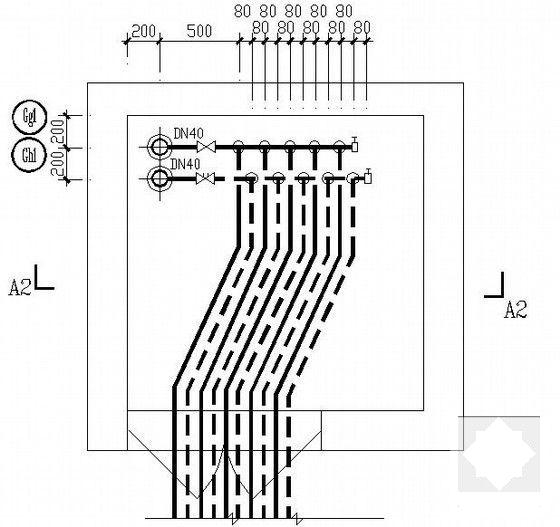

采暖管道井大样图

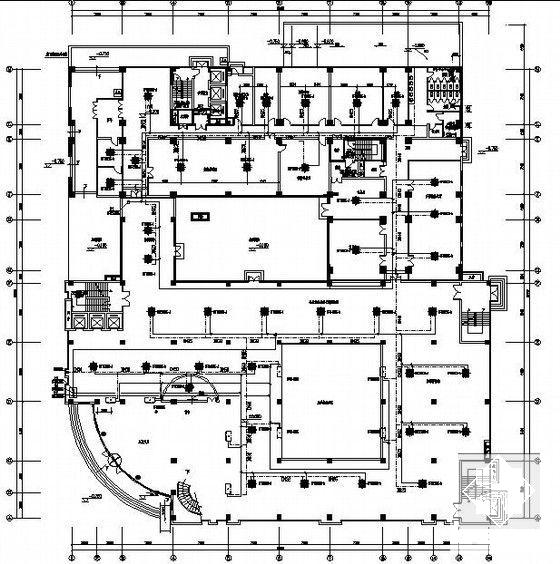

空调平面图

楼梯间加压送风剖面图

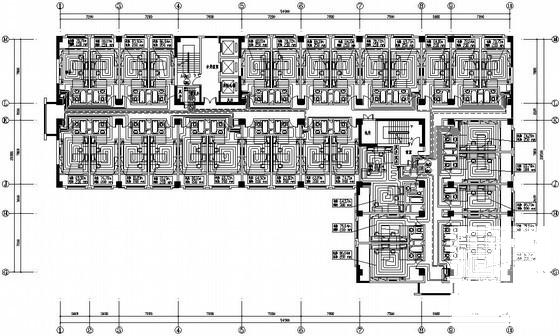

采暖平面图
