一份2层工业厂房建筑消防水系统CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：48张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱

附件详情

• 消防系统 资料目录
• 消防系统设计说明
• 消防系统图例与缩写
• 消防泵流程图
• 室外消火栓及消防回路 平面布置图
• 厂区自动撒水系统升位图
• 室内消火栓系统升位图
• 一层消火栓系统平面布置图
• 一层夹层消火栓系统平面布置图
• 二层消火栓系统平面布置图
• 屋顶层消火栓系统平面布置图
• 一层自动撒水系统平面布置图
• 一层夹层自动撒水系统平面布置图
• 二层自动撒水系统平面布置图
• 室内消火栓系统图
• 自动撒水系统图
• 废品房室内消防系统布置图
• 废品房室内消防系统系统图
• ……

附件详情

本次消防设计包括一期塑胶射模厂，冲压模厂，背光模组厂，餐厅,动力中心，警卫室,废品房,室外的消防设计。
设计范围：消防给水系统、喷淋系统、雨水系统等；
，共计48张图纸；

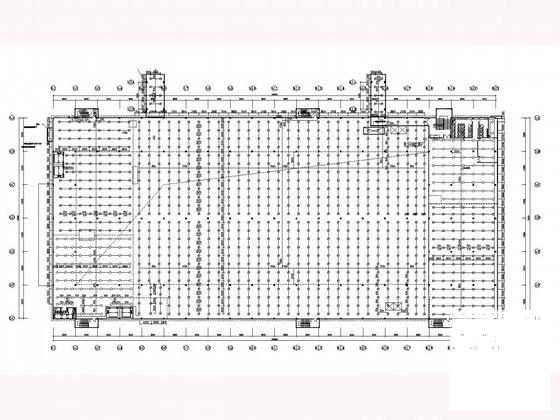

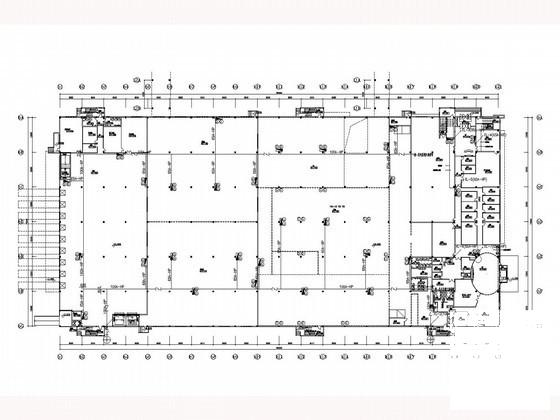

一层消火栓系统平面布置图

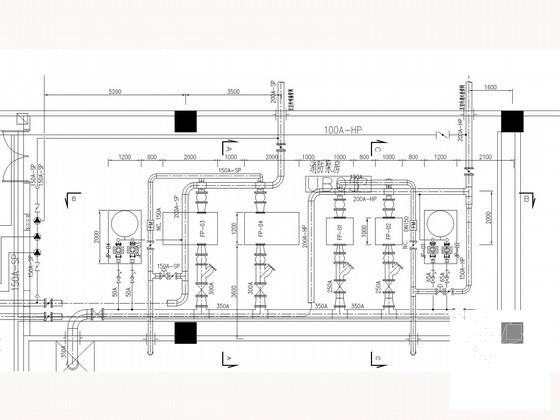

泵房详图

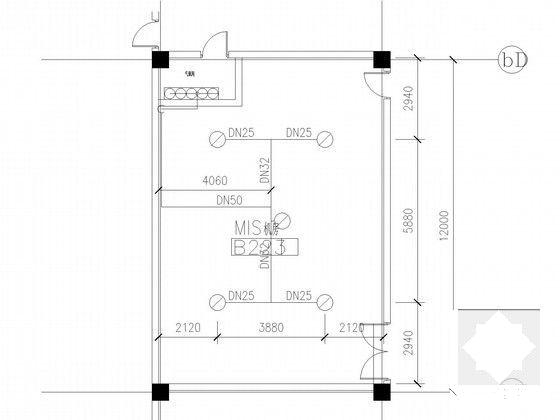

电脑房地板下方喷头布置

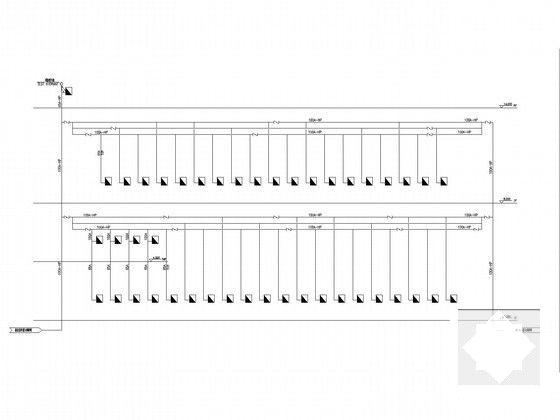

室内消火栓系统升位图

消火栓系统原理图

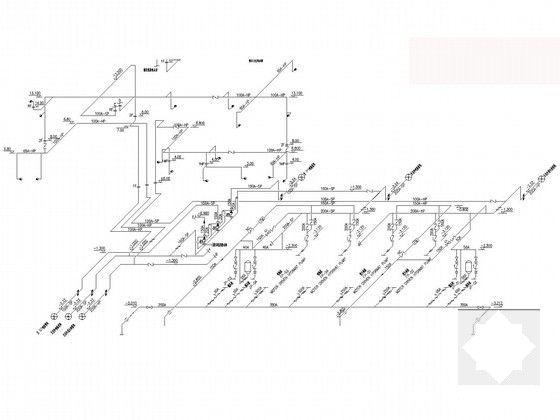

厂区自动撒水系统升位图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
