一份住宅楼地下室项目强弱电CAD施工图纸（地下1层）(火灾自动报警)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：17368.75平方米
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 负荷等级：一级,三级
• 项目所在地：湖南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统

附件详情

• 1、电气设计说明、主要设备材料表、配电系统图

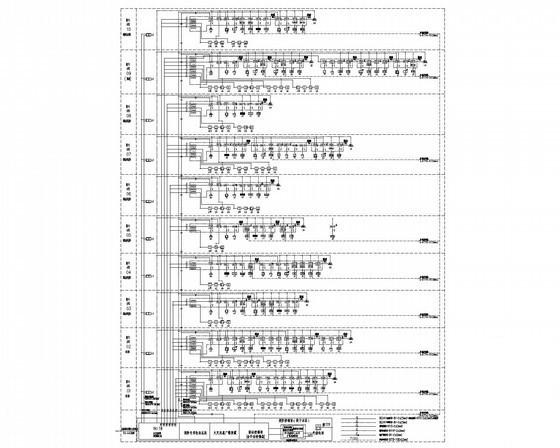

• 2、配电系统图一~三
• 3、集中控制型智能应急灯具系统设计说明及控制系统图
• 4、标高38.40米 照明平面图
• 5、标高38.40米疏散平面图
• 6、标高38.40米动力及干线平面图
• 7、火灾自动报警及联动系统设计总说明、主要设备材料一览表

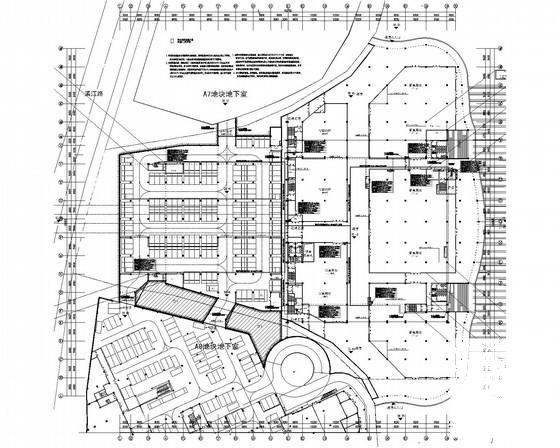

• 8、标高38.40米探测器布置平面图
• 9、标高38.40米报警联动设备平面图

附件详情

该项目位于湖南，项目主要为停车库、管理用房。总建筑设计面积：17368.75平米，其中：地下配套用房7167.26平米，避难走道及通道4812.25平米,地下车库5389.25平米，停车位为161个。全埋式地下建筑，建筑设计合理使用年限50年，建筑耐火等级为一级。
设计范围包括：低压配电系统； 照明系统 ；防雷接地系统；火灾自动报警系统等。
该附件，总共220张，甲级设计院设计，新照明，新火规。

集中控制型智能应急灯具控制系统图

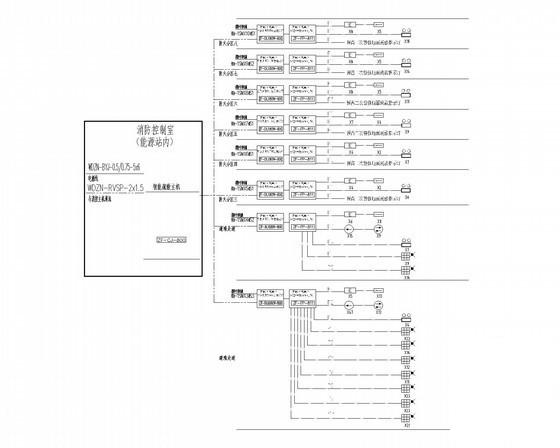

火灾自动报警及联动控制系统图

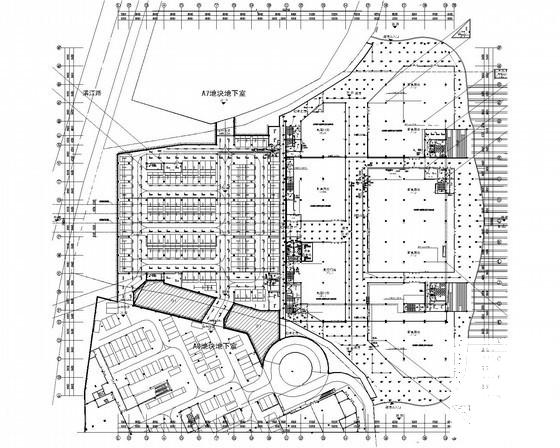

标高38.40米接地及消防干线平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
