一份45层办公楼空调通风及防排烟系统设计CAD施工图纸(螺杆式冷水机组)

mmyaowolai · 发表于 2020-2-27 22:11:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计面积：48000平方米
建筑地上层数：45层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：单式泵,复式泵,变流量,双管制,同程式,异程式
送风方式：散流器送风
项目所在地：广东

附件详情

一、项目概要：

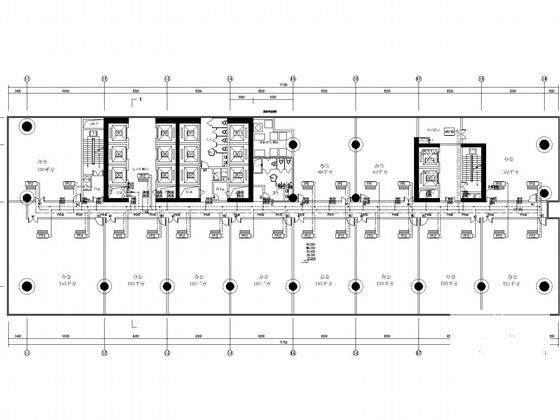

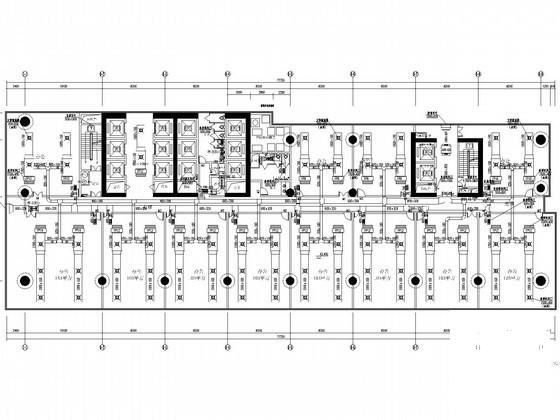

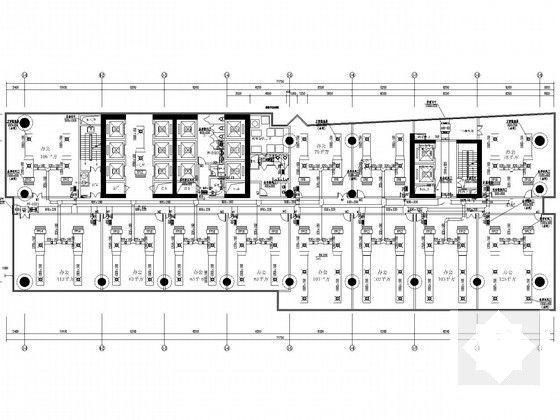

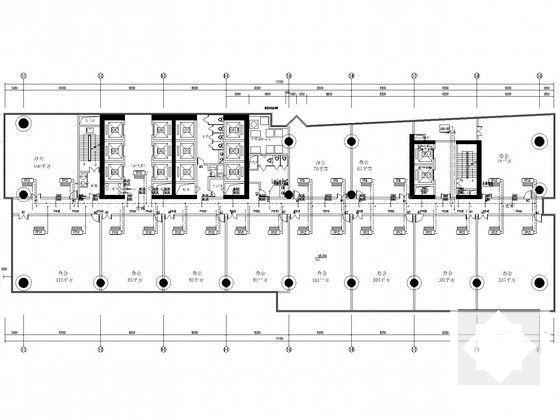

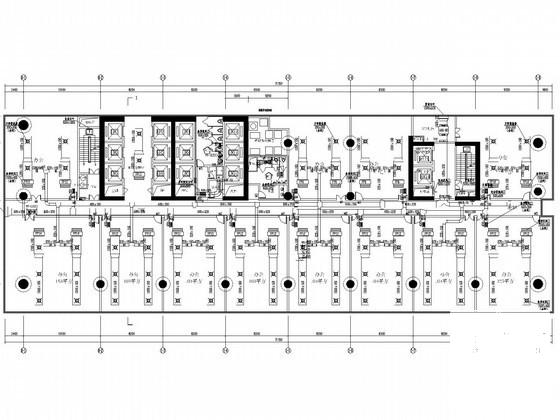

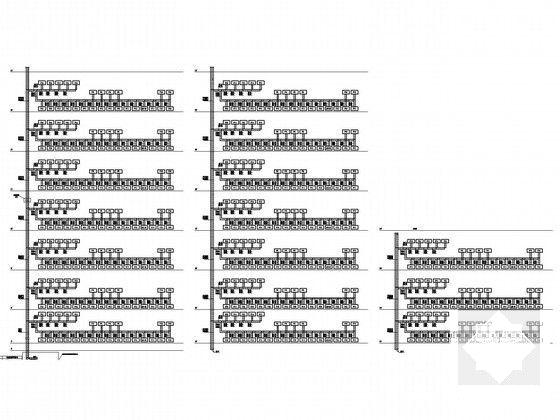

该项目是位于广东省，是一个超高层办公楼建筑，地上45层，建筑高度为175米，建筑面积约48000平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调系统流程图，空调水系统图，防排烟系统图，空调主机房大样图，风管平面图（低区）、风管平面图（避难层）、风管平面图（高区）、管路平面图（低区）、管路平面图（避难层）、管路平面图（高区）等...

二、空调系统：

1.冷热源：螺杆式冷水机组...

2.风系统：采用用风机盘管系统，空调处理器...

3.水系统：采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统，低区采用一次泵系统，变流量运行，高区在避难层设板换间，设置二级水泵...

三、通风防排烟系统：卫生间采用自然补风，排风换气次数10次/h，主机房采用机械补风，换气次数为6次/h，高低压配电室采用机械补风，换气次数不小于10次/h，变电房采用机械补风，换气次数按发热量算，水泵房采用机械补风，换气次数为6次/h...
